组装式重型仓储货架立体结构设计

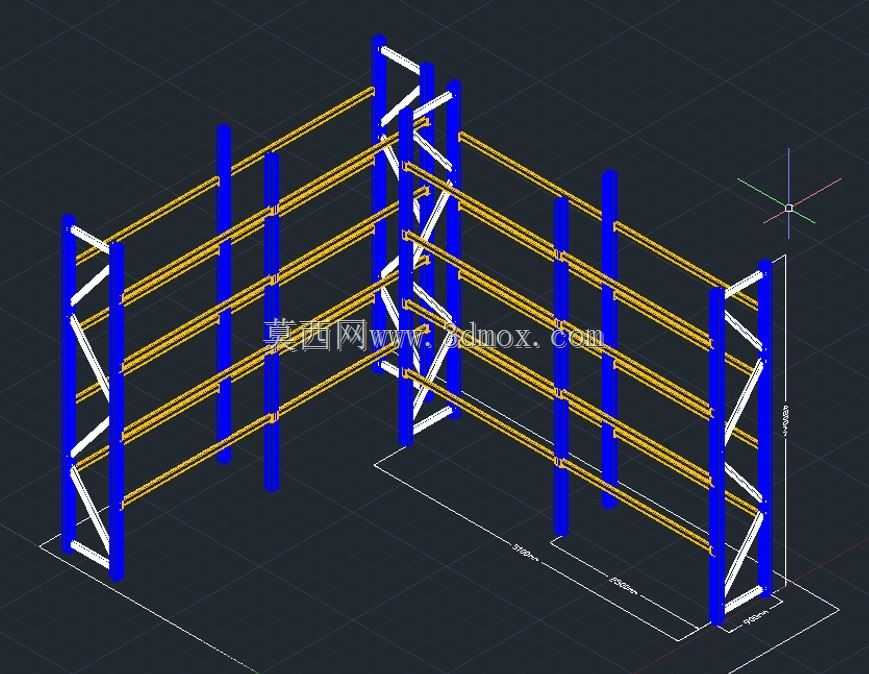

在生产制造企业的原料仓、成品仓，以及电商前置仓、第三方物流的高标仓内，重型货架是解决高位空间利用率问题的核心存储载体，区别于轻型搁板货架仅能存放散件轻货的局限，这类结构可承载单元化托盘货物，配合叉车完成整托货物的存取作业，是目前离散制造仓储环节应用占比最高的存储设施。从结构设计逻辑来看，这套货架采用典型的组装式无焊接结构，蓝色构件为货架主立柱，采用多面冲孔的冷弯薄壁型钢轧制而成，立柱上的等距可调孔位可根据存储货物的托盘高度灵活调整横梁安装位置，无需对构件做二次切割或焊接，适配不同规格的托盘货物存储需求，单根立柱的截面做了多道折弯加强处理，可抵消高位满载时的竖向压应力与叉车作业带来的侧向冲击力。黄色构件为承载横梁，采用抱焊梁结构形式，横梁两端的柱卡与立柱冲孔做了卡扣式配合设计，安装时仅需将柱卡对准孔位敲入即可完成固定，配合安全销可避免叉车误碰导致横梁脱落的风险，横梁的排布间距匹配标准托盘的尺寸边界，可保证托盘放置后两端留有足够的安全余量，避免货物剐蹭立柱。白色斜向构件为立柱片间的横斜撑，通过螺栓与相邻立柱连接形成稳定的格构式立柱片，可抵消货架纵向的水平力，包括地震作用下的水平荷载以及叉车作业的碰撞冲击力，保证整组货架的纵向稳定性，横斜撑的排布密度经过受力验算，在高位段适当加密支撑点，避免长细比过大导致立柱失稳。从安装边界来看，这套货架的排布采用背靠背式双深位布局？不，图中为多组并列的单深位布局，单组货架的深度方向适配1200mm标准工业托盘，宽度方向每两个立柱的间距为一个货位宽度，通常设置为2700mm可同时存放两个1200*1000mm的标准托盘，货架底部与地面通过膨胀螺栓固定，立柱底部配置可调式地脚，可抵消地面平整度误差带来的立柱倾斜问题，安装时需保证立柱的垂直度偏差控制在千分之一以内，避免长期满载出现结构变形。在实际应用场景中，这类货架可根据仓库的净高调整立柱高度，最高可适配十米以上的高位仓库，相比平面存储可将仓库空间利用率提升2-3倍，配合巷道布局可平衡叉车作业效率与存储密度，适合存储品类相对固定、批量较大的整托货物，在机械制造、汽车零部件、家电生产等行业的原料及成品仓库中广泛应用。设计过程中需重点校核立柱的轴压稳定性、横梁的抗弯挠度以及柱卡节点的抗剪强度，所有构件的表面均做了粉末喷涂处理，蓝色与黄色的高对比度配色可提升仓库内的视觉辨识度，降低叉车作业时的碰撞概率，同时喷涂层可起到防锈防腐作用，适应仓库内的复杂存储环境，延长结构的整体使用寿命。
