电源变压器配套操作控制盒结构设计

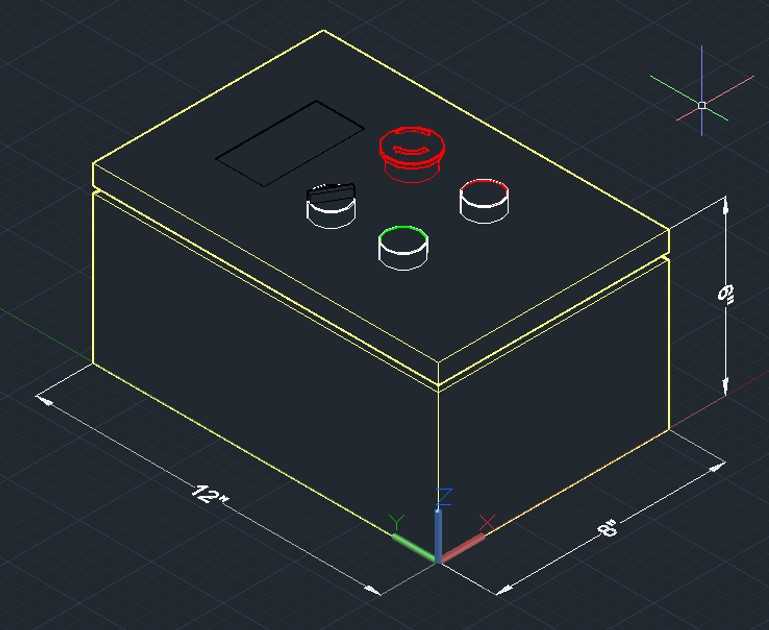

　　在工业低压供配电、小型设备配套供电场景里，这类控制盒是电源变压器输出侧的核心操作交互载体，直接承担本地参数调节、运行状态切换、急停保护触发的实际功能，区别于变压器本体的纯电能转换属性，它是操作人员和供电单元之间的直接交互接口，所有现场的手动操作指令都要通过这个盒体上的操作元件传递到变压器的控制回路里。从结构设计的思路来看，整个盒体采用长方体封闭壳体结构，上盖和下盒体采用折边扣合的装配方式，没有额外外露的连接凸起，既可以在车间多尘、偶尔有溅水的环境下保证内部电气元件的防护能力，也能减少装配时的紧固件使用数量，后期维护开盖时不需要拆卸过多零件，直接掀开上盖就能接触到内部的接线端子和元件底板。

　　盒体顶面的元件布局完全按照现场操作的人机逻辑排布，尺寸最大的红色带护圈按钮设置在顶面靠上的居中位置，这个是急停元件，护圈的高度略高于按钮顶面，能避免日常搬运或者周边物件剐蹭导致的误触发，符合电气控制的安全设计规范；其余三个旋钮分别对应输出电压档位调节、通电回路切换、输出通断控制，不同旋钮采用不同的颜色标识，绿色对应运行状态确认，黑色对应参数调节，剩下的带红色标识的旋钮对应过载复位，操作人员不需要凑近看标识，仅凭颜色就能快速区分功能，减少误操作概率。顶面预留的矩形凹陷区域是状态标识牌的安装位，不需要额外粘贴胶贴，直接将印刷好的标识卡嵌入凹陷处即可，长期使用不会因为摩擦、油污导致标识脱落模糊。

　　从安装边界尺寸来看，盒体的长宽尺寸分别为12英寸和8英寸，这个尺寸刚好适配常用的壁挂式安装支架尺寸，也可以直接嵌入到小型设备的控制柜面板预留开孔里，不需要额外定制转接板；盒体的高度方向预留了足够的内部走线空间，底部的接线端子排距离盒体下边缘有足够的接线操作余量，接入1.5平方到4平方的控制线缆时，不需要过度弯折线缆就能完成端子压接，盒体侧壁预留的穿线孔位置对应内部端子排的高度，线缆穿入后可以直接接到端子上，不会出现线缆在盒体内弯折堆挤的情况。

　　在实际应用中，这类控制盒不需要和变压器本体集成安装，可以根据现场的操作需求，通过延长线缆安装在距离变压器1到3米的操作位上，比如设备操作台侧面、车间墙面的便于操作的高度，避免操作人员为了调节变压器参数走到变压器安装的高位或者狭窄区域。壳体的棱角处都做了小尺寸的倒角处理，既可以减少钣金加工时的锐边割手风险，也能在安装搬运过程中减少磕碰导致的壳体变形，上盖和下盒的配合缝隙控制在1毫米以内，能阻挡大部分车间内的金属粉尘进入盒体内部，避免粉尘堆积在元件引脚处导致的短路隐患。顶面的操作元件都采用嵌入式安装，元件的固定法兰卡在盒体顶面的开孔处，从盒体内部用螺母锁紧，不会因为长期按动旋钮导致元件松动脱落，每个元件的接线端都预留了号码管的安装空间，后期查线维护时可以快速对应每根线缆的回路定义。
