双导轨齿条啮合直齿轮传动结构

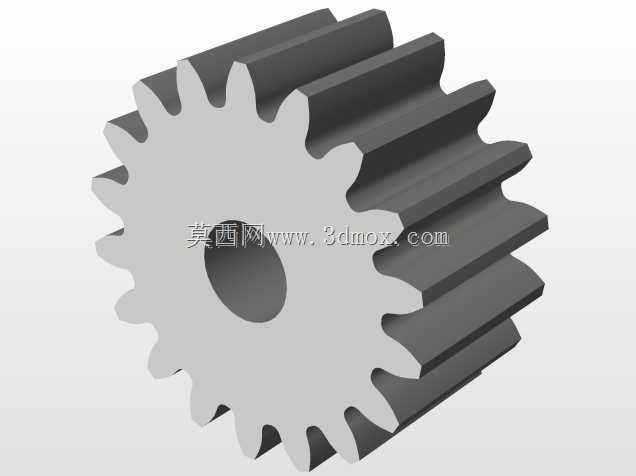

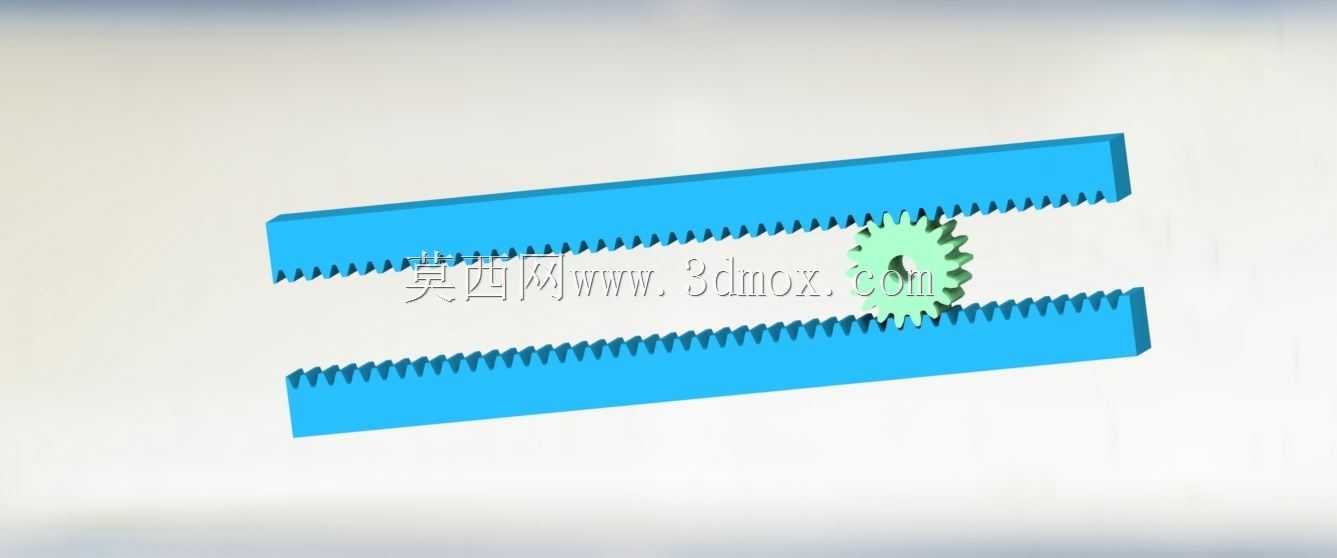

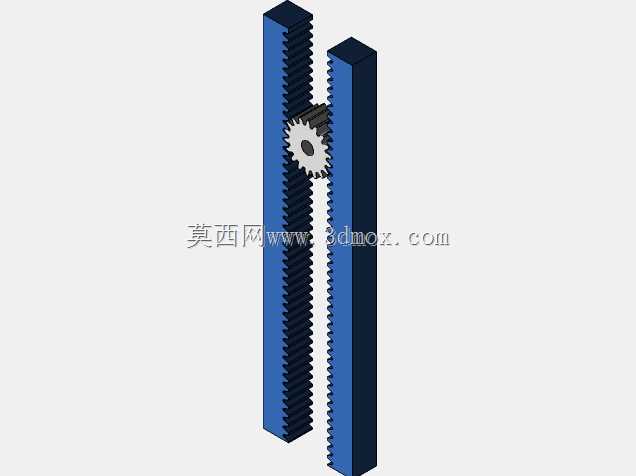

这套齿轮齿条啮合结构，在直线传动场景里的适配性极强，常见于各类需要精准直线位移输出的工位，比如自动化生产线的工件平移机构、机床的进给滑台驱动单元、仓储设备的升降移位组件，都能见到这类结构的实际应用。设计时首先要考虑啮合侧隙的控制，直齿轮夹在上下两根平行齿条之间，两根齿条的齿面平行度公差需要控制在合理范围内，避免齿轮运行时出现卡滞、单侧受力过载的问题，同时要保证齿轮在两齿条间的啮合重合度满足传动平稳性要求，避免运行过程中出现窜动、传动间隙过大的情况。从结构特性来看，双齿条夹持单齿轮的布局，相比单齿条单齿轮的传动形式，能抵消齿轮传动时的径向分力，减少支撑轴的单侧受力，延长支撑轴承的使用寿命，同时双向啮合的形式可以在正反两个传动方向上都保持稳定的传动精度，不会因为反向运动出现明显的回程误差，适合需要频繁往复直线运动的工况。设计过程中需要先确定传动负载对应的模数参数，根据所需的直线运动行程确定齿条的总长度，同时要预留齿轮的安装避让空间，齿轮的齿宽要略小于齿条的齿面宽度，避免安装偏差导致齿轮边缘与齿条发生剐蹭。安装边界方面，两根平行齿条的安装基准面需要共面，固定齿条的安装孔位要做位置度公差约束，保证齿条拼接或者安装后齿距累计误差在允许范围内，齿轮的支撑轴中心线需要与齿条长度方向保持垂直，偏差过大会导致齿轮啮合时出现偏载，加剧齿面磨损。这类结构在实际使用中，通常会搭配润滑组件对啮合齿面进行定期润滑，减少齿面的摩擦损耗，同时可以根据传动速度的要求，调整齿轮的齿形参数，高速运行场景下可以对齿顶做修缘处理，降低啮合冲击带来的振动和噪音。不同于普通的丝杠传动，齿轮齿条传动的行程不受丝杠长度限制，长距离传动场景下的成本优势更明显，同时传动效率更高，能适应高速直线运动的需求，在大负载、长行程的直线传动工位上，这类结构的选型优先级往往更高。设计建模时需要重点校验齿轮与齿条的啮合干涉情况，确认齿轮在全行程运动过程中，不会和齿条的安装固定件、周边的防护结构发生碰撞，同时要预留出后期维护调整的空间，方便后期对啮合间隙进行微调，补偿长期运行带来的齿面磨损量，保证结构长期运行的精度稳定性。
