线性传动机构分体式安装机架结构

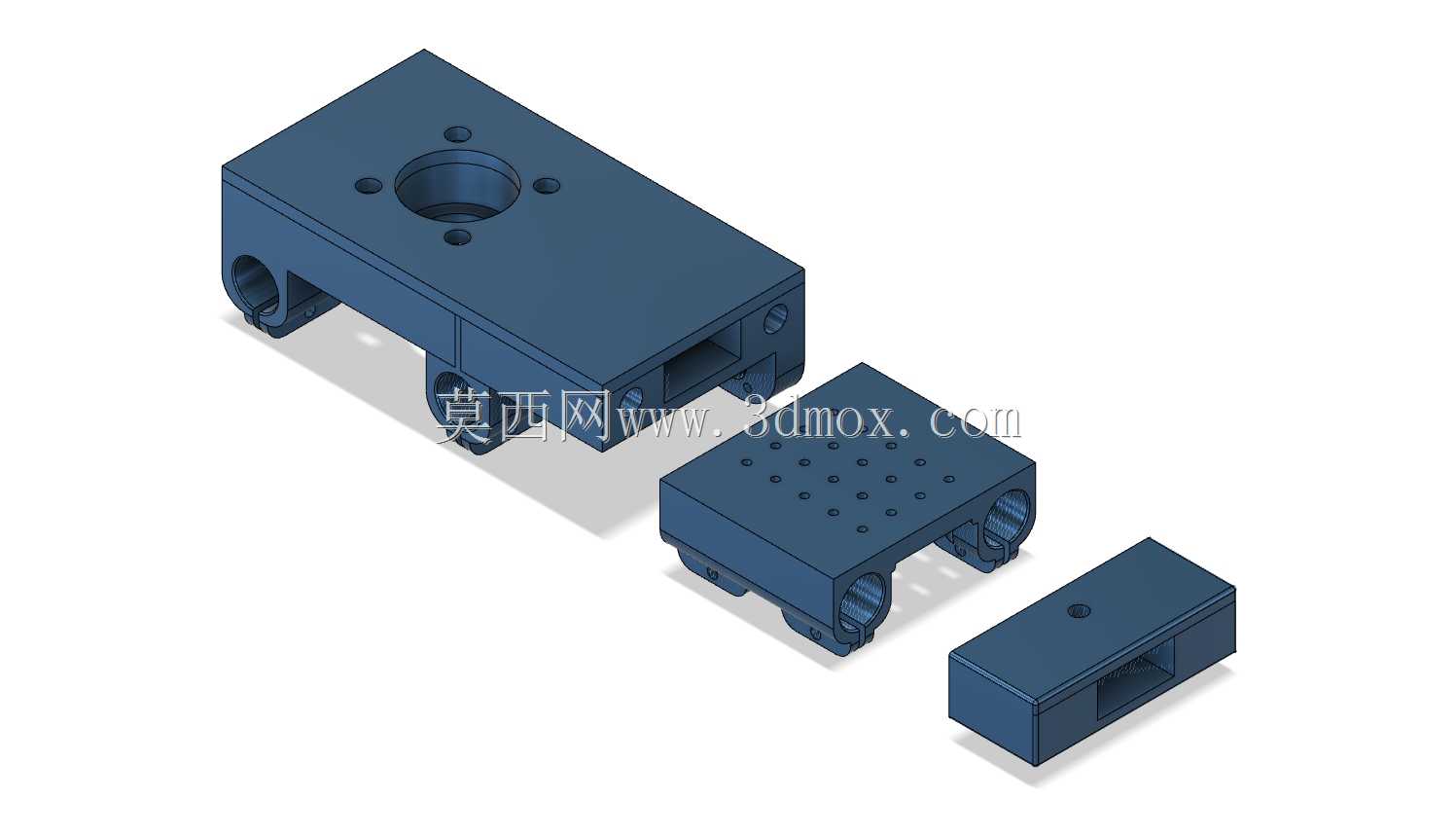

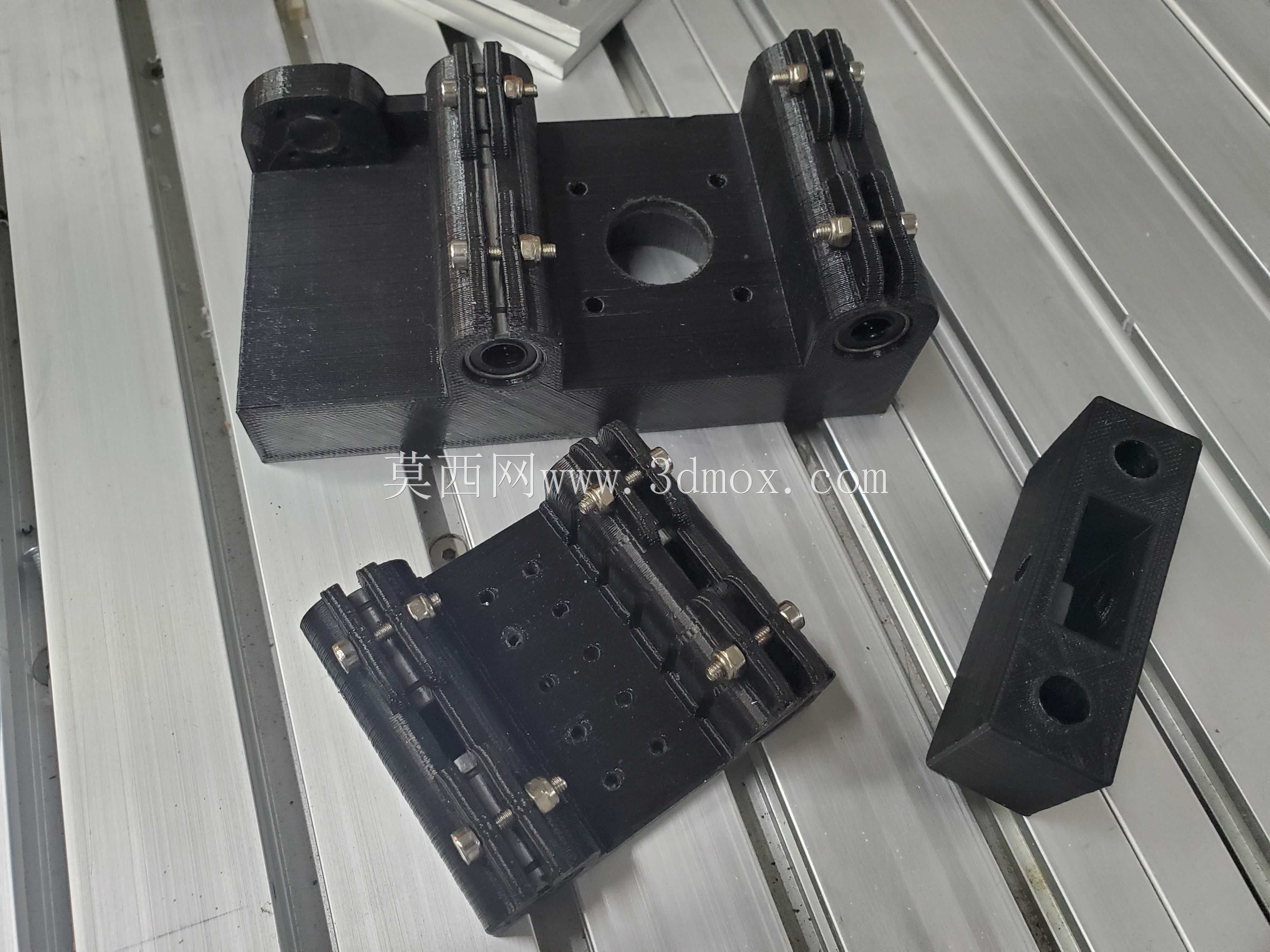

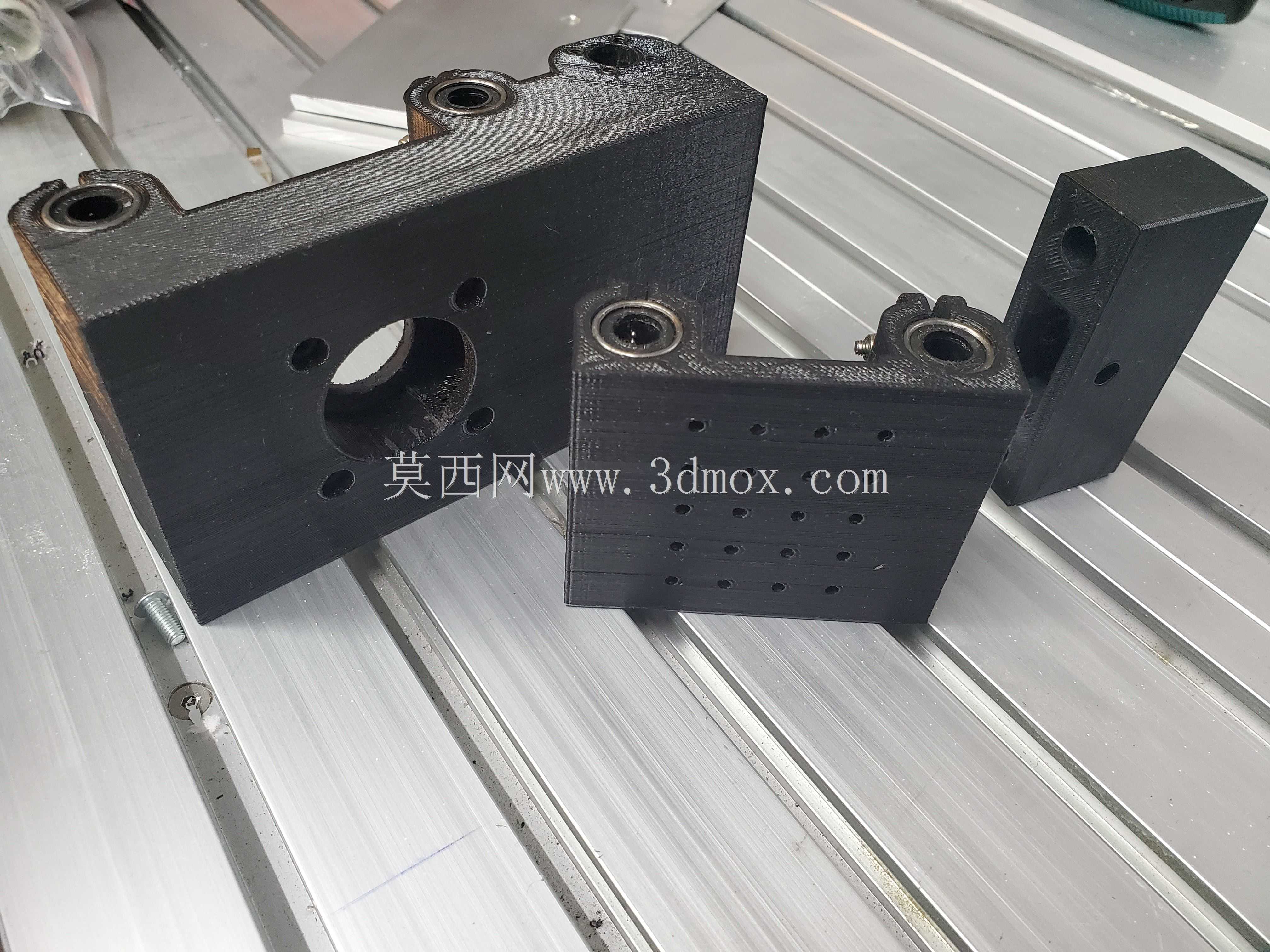

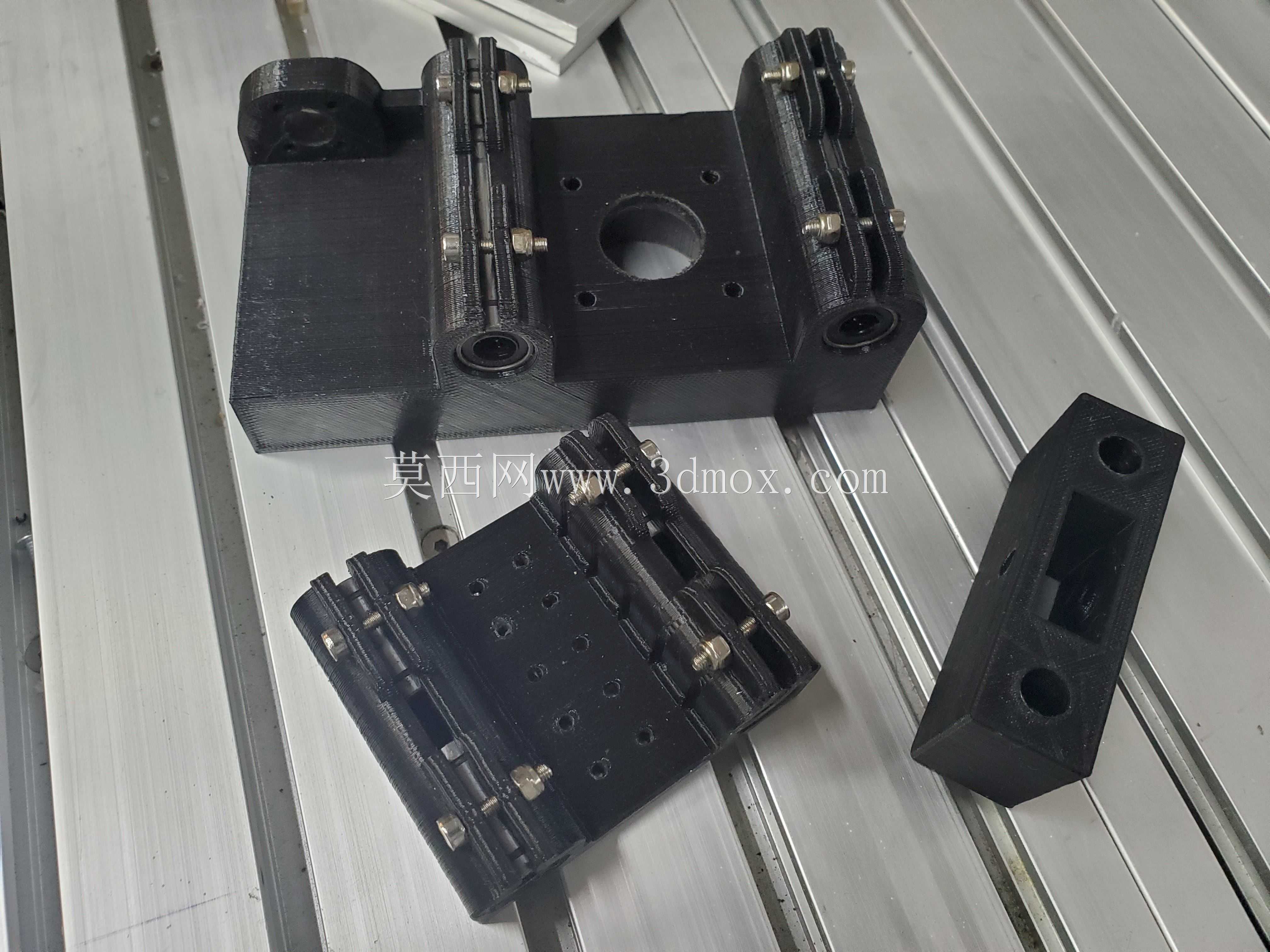

这套分体式线性机架结构，主要面向直线传动模组的配套安装场景，在点胶设备、移载工位、小型检测滑台这类需要短行程直线往复运动的自动化工位中，常作为核心承载基体使用，区别于一体式焊接或铸造成型的机架，拆分式的三个组件可以分别适配不同的安装需求，降低现场装配的调整难度。从实际使用场景来看，最上方的主承载块预留了中心安装沉孔与周边定位孔，可直接固定驱动端的丝杆螺母座或者气缸输出端连接块，两侧的通孔结构用于穿装导向光轴，孔位的同轴度公差在设计时控制在0.02mm以内，避免导向轴穿装后出现卡滞、滑动阻力不均的问题，主块侧面的开槽用于安装行程触发挡片，可配合槽型光电开关实现两端硬限位与原点位置的信号触发，不需要额外在机架外侧焊接限位支架，减少整体安装占用的空间。中间的多孔安装板是这套机架的拓展承载面，板面均匀分布的螺纹孔可根据实际搭载的工装、夹爪或者检测探头的安装尺寸灵活选择固定位置，不需要二次钻孔攻丝，板体两侧同样预留了与导向轴配合的安装孔，可沿着光轴方向调整自身与主承载块的间距，适配不同长度的驱动件安装需求，对于需要在滑台不同位置搭载多个执行元件的工位，这种可调式的拓展板能大幅减少定制化改造成本。最下方的小块定位座属于端部限位组件，安装在导向轴的末端，一方面用于锁紧导向轴的轴向位置，避免光轴在长期往复运动中出现轴向窜动，另一方面其中心的开槽可容纳缓冲器或者防撞胶垫，在滑台运动到行程末端时承接冲击载荷，避免硬碰撞对驱动件和搭载的工装造成损伤。设计时三个组件的安装基准面都做了统一的平面度处理，所有与导向轴配合的孔位都做了铰孔加工，保证装配后两根导向轴的平行度满足线性传动的精度要求，整体安装边界可适配直径12-20mm的常规导向光轴，主承载块的中心安装孔可适配市面上大部分20、28系列的丝杆螺母以及笔型气缸的输出端连接，不需要额外做转接法兰，在小型自动化设备的滑台搭建中，可直接选用这套机架搭配标准光轴、驱动件快速组装成完整的线性移载单元，减少自行设计加工机架的周期，同时分体式结构也方便后期维护时单独更换磨损的组件，不需要整体拆解整个传动模组。
