可调节淋浴管升降固定支架结构设计

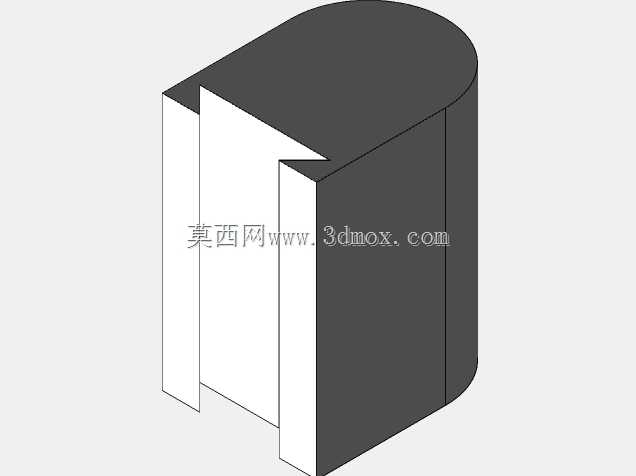

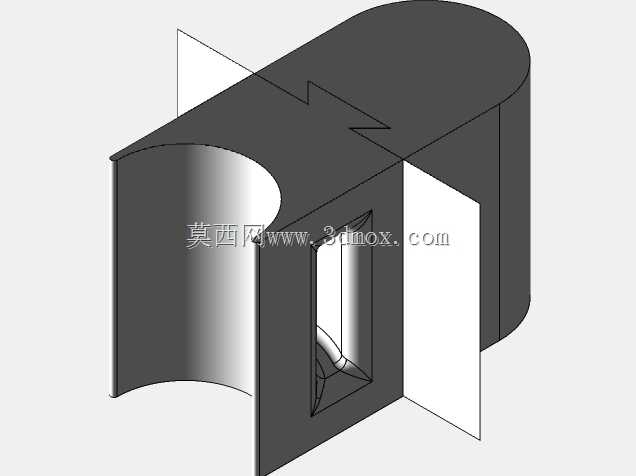

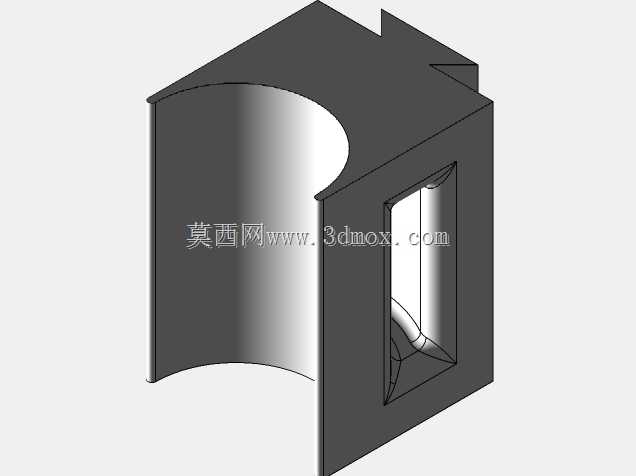

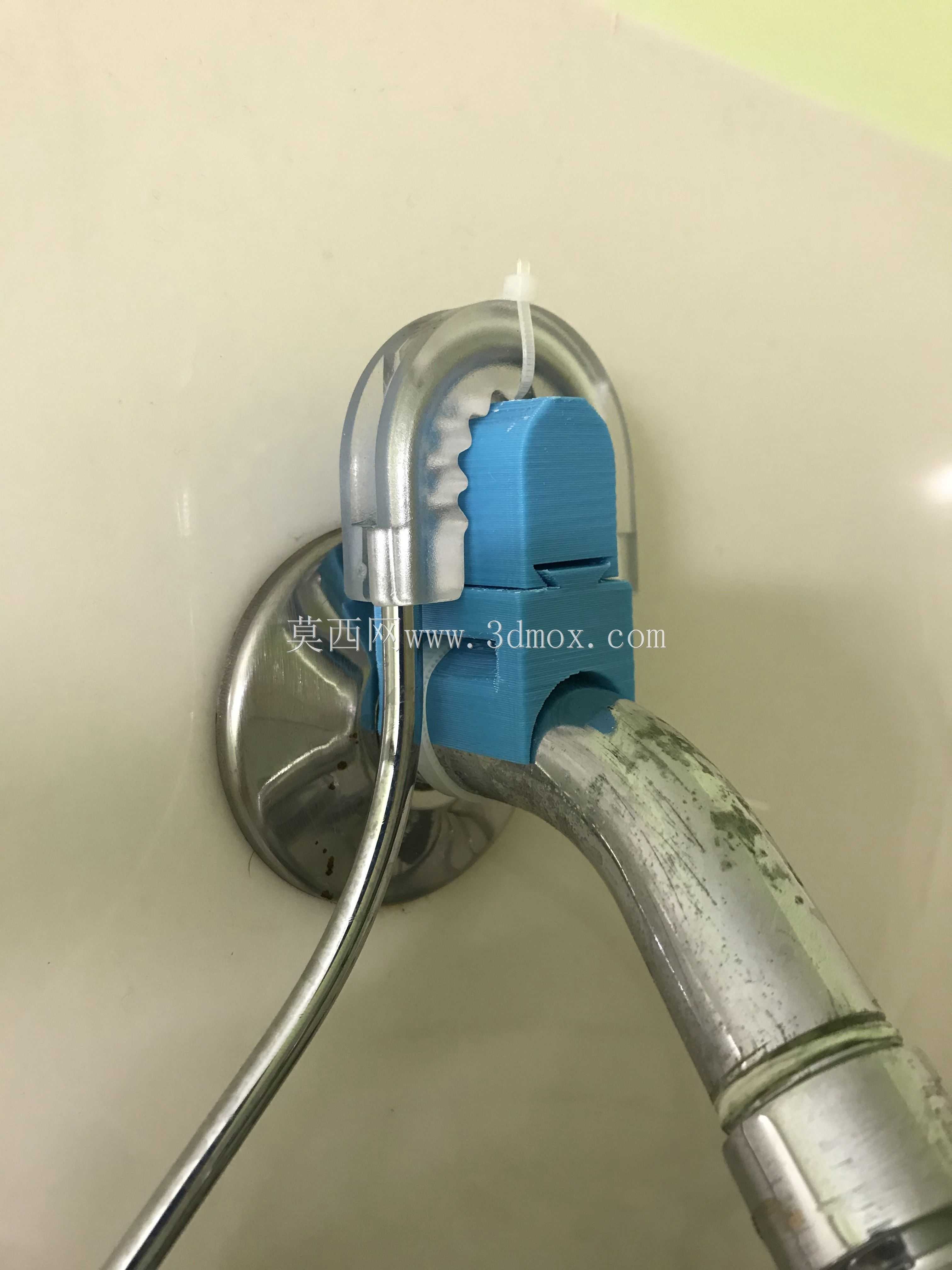

日常卫浴场景中，淋浴花洒的固定高度往往无法适配不同身高使用者的需求，尤其是家庭场景下老人、儿童与成年人身高差较大，固定安装的花洒座很难兼顾所有人的使用习惯，这款淋浴架升降附件就是针对这一实际痛点设计的加装型配件，无需对原有淋浴管路做大规模改造，就能实现花洒支架的高度无级调整。从结构组成来看，整套配件仅包含主附件主体与适配环两个核心部件，没有多余的零散小零件，一方面降低了生产环节的装配复杂度，另一方面也减少了用户后期安装的操作门槛，不需要专业卫浴安装工具，普通人参照安装示意就能完成加装。设计阶段首先考虑的是安装边界问题，配件需要适配市面常见的外径18-25mm的淋浴升降直管，因此适配环做了多档位的卡扣余量设计，通过适配环与主体的配合卡紧，不需要在原有金属管上打孔、攻丝或者粘贴胶层，完全依靠机械卡扣的抱紧力实现固定，避免了打孔破坏管路镀层、胶粘长期遇水脱落的常见问题。主体部分的结构做了受力优化，卡扣抱紧位置设置了多道平行的防滑齿纹，当卡紧在金属管外壁时，齿纹会贴合管壁的细微凹凸面，即便长期承受花洒及软管的重量，也不会出现下滑移位的情况，同时齿纹采用圆角处理，不会刮伤淋浴管表面的镀铬层，保证原有管路的外观完整性。功能层面，这款配件除了实现升降调节的核心功能，还预留了花洒插座的安装位，调节高度时只需要按压主体侧面的解锁按键，就能带动内部的卡扣结构松开，沿着管路上下滑动到合适位置后松开按键，卡扣会自动回弹抱紧管壁，整个调节过程单手就能完成，使用者在淋浴过程中不需要借助额外工具，随时可以调整到舒适的使用高度。外形设计上，主体采用圆弧过渡的流线型造型，没有突出的尖锐棱角，避免在狭小的卫浴空间内磕碰受伤，整体外轮廓尺寸控制在60mm*45mm*30mm范围内，加装在原有淋浴管上不会显得突兀，和常见的镀铬卫浴配件视觉风格协调。考虑到卫浴环境长期处于高湿、多洗护用品残留的使用场景，结构设计时特意减少了容易积水的缝隙，主体表面做了顺滑的弧面过渡，洗澡时的水流会顺着弧面自然流下，不会在结构缝隙内残留积水滋生水垢，日常清洁只需要用抹布擦拭表面即可，维护成本极低。从安装适配性来看，配件的抱紧结构做了偏心锁紧设计，即便管壁存在轻微的尺寸公差或者长期使用产生的轻微磨损，偏心结构也能自动补偿间隙，保证锁紧力始终处于可靠区间，不会因为使用时间变长出现锁不紧的情况。
