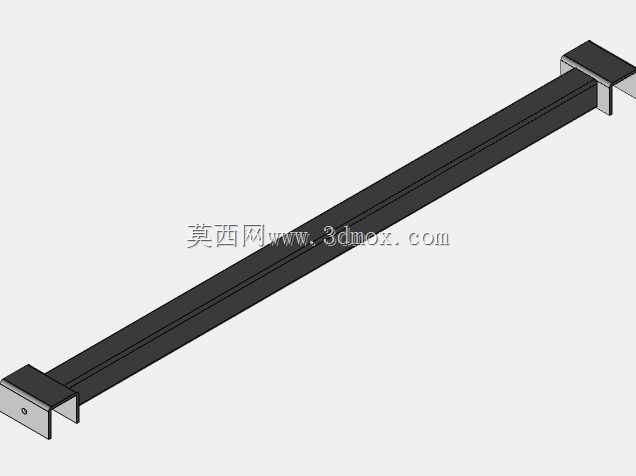

两端卡接式长条形工业置物支撑构件

这类两端带卡接座的长条形支撑构件，多应用在工业生产线旁的物料暂存架、设备检修平台附属置物结构、仓储轻型货架的横向承托部位，也可作为小型工装台的侧边挂装支撑梁使用，承担横向挂载、轻型物料承托的功能，适配的挂载物多为单件重量不超过15kg的工具盒、小型工件周转盒、管线梳理槽等轻型生产辅助物件。从结构设计逻辑来看，构件主体采用等截面长条形型材作为承力主体，型材截面的抗弯模量经过匹配计算，在额定挂载重量下的最大挠度控制在1mm以内，避免长期承重出现下弯变形；两端的卡接座采用U型卡槽结构，卡槽的内槽尺寸与常用的20mm、30mm规格方管立柱的壁厚做了公差适配，卡槽内侧预留了防滑纹结构，安装时无需额外焊接，仅通过卡槽侧面的紧定螺钉即可完成与立柱的锁止固定，大幅降低现场安装的作业难度，也方便后期根据置物需求调整支撑的安装高度。在安装边界上，构件的总长度可根据实际安装的立柱间距做裁切适配，标准款的有效支撑长度覆盖600mm到1200mm的常用安装间距，两端卡接座的外伸尺寸控制在45mm以内，不会占用过多立柱外侧的操作空间，卡接座与主体型材的连接部位采用嵌入式铆接结构，连接强度可承受1.5倍额定载荷的冲击，避免挂载重物时出现端头脱落的风险。实际应用场景中，这类支撑构件相比传统的焊接式支撑梁，拆装灵活性更强，在生产线布局调整、仓储货架改造时可重复利用，减少五金耗材的浪费；构件表面做了喷塑防锈处理，可适应车间内多尘、少量切削液飞溅的作业环境，长期使用不会出现表层锈蚀脱落的问题。设计过程中特意规避了尖锐外凸的棱角，所有外露边都做了R2的圆角处理，避免作业人员经过时被剐蹭受伤，卡接座的紧定螺钉采用内六角沉头设计，螺钉头完全沉入座体内部，不会出现凸起刮扯作业人员衣物、刮伤工件表面的情况。在承力分布设计上，主体型材的内部加强筋沿长度方向通长布置，受力时应力可均匀分散到整个型材截面，不会出现局部应力集中导致的断裂问题，两端卡接座的受力面做了加厚处理，锁止后与立柱表面的贴合面积达到20平方厘米以上，单位面积的压强大幅降低，不会在长期承重后对立柱表面造成压痕损伤。
