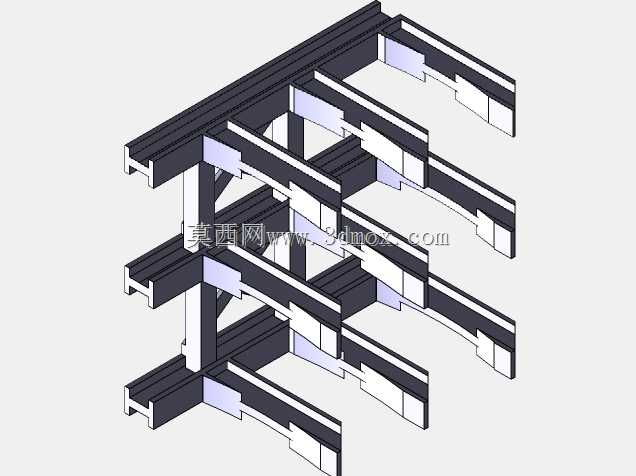

多层悬臂式工业型材机架结构设计

该悬臂机架主要应用于生产车间工位旁的物料暂存、工装挂载以及轻型作业组件的支撑场景，在装配流水线侧边、检修工位区域、小型加工单元旁都能见到这类结构的实际应用，它不需要占用地面连续的大面积空间，依托单侧主支撑梁完成所有悬臂层的载荷传递，适合在场地局促、需要单侧开放操作空间的工位布设。从结构功能来看，每层悬臂都预留了平直的安装面，可根据实际需求加装托板、挂条、工装夹具定位座，甚至可以直接固定小型气动组件、检测探头等作业部件，层与层之间的间距经过合理排布，既保证了每层有足够的操作空间，也避免了层高过大带来的材料浪费与结构刚性冗余不足的问题。设计过程中优先考虑了载荷的传递路径，所有悬臂梁的受力最终都汇总到后侧的主竖向支撑框架上，主框架采用双拼型材加斜向加强筋的结构形式，抵消悬臂载荷带来的倾覆力矩，斜撑的排布位置避开了每层悬臂的操作空间，不会对人员取放物料、安装作业部件造成干涉。从安装边界来看，该机架后侧可通过膨胀螺栓直接与厂房墙体、设备主立柱进行固定，也可在底部加装配重底座实现独立放置，不需要额外做复杂的地基处理；整体宽度适配常规工业工位的操作幅面，每层悬臂的伸出长度控制在常规人工操作的舒适作业半径内，避免操作人员探身作业带来的安全隐患，竖向总高度覆盖从地面到成年人站立操作的最高舒适取放高度，不会出现过高导致的取物不便、过低导致的空间浪费问题。结构细节上，所有型材的连接位置都预设了标准的紧固件安装槽位，不需要现场焊接加工，全部采用装配式连接，既方便运输过程中的拆分打包，也能在现场根据实际使用需求调整悬臂的层高、增减悬臂的数量，适配不同的挂载需求；型材的截面选型经过载荷校核，在满足每层额定承重的前提下尽可能降低结构自重，悬臂端部做了平齐处理，没有突出的尖锐结构，避免车间内人员走动、物料转运过程中发生磕碰。这类悬臂机架相比双侧落地的货架类结构，最大的优势是前侧完全无遮挡，操作人员可以从正面无阻碍地接触到每层悬臂上的物料或工装，不需要侧身避让支撑立柱，在需要频繁取放工具、临时放置待装配工件的工位上，这种结构的操作效率远高于常规的双侧支撑架。
