工业设备用变截面焊接式机架悬臂结构

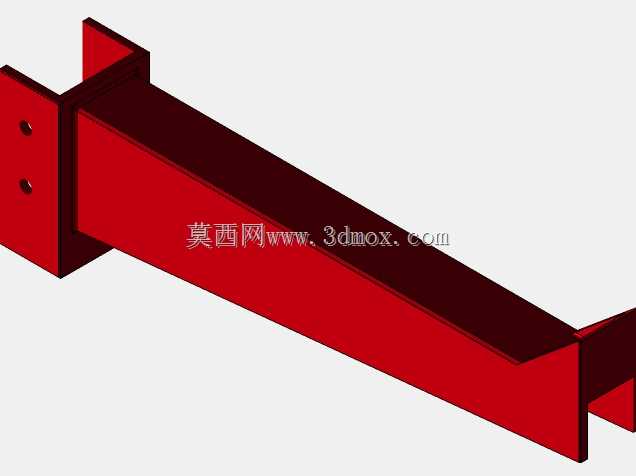

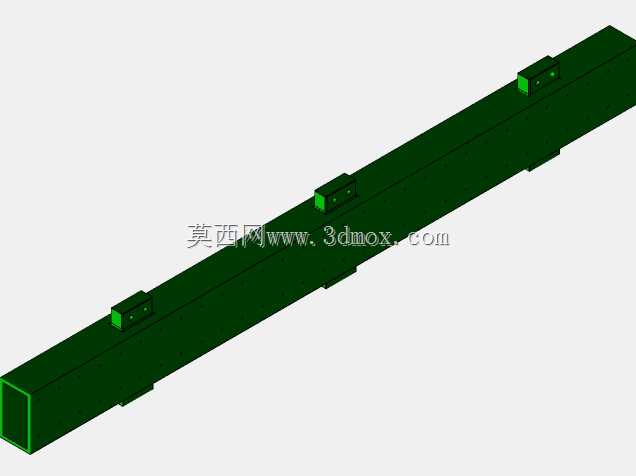

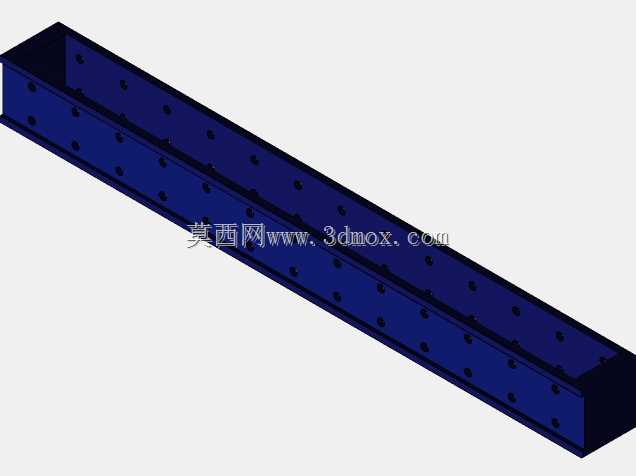

在各类工业生产线、重型设备机架搭建、物料输送支撑系统中，悬臂类支撑构件是承担偏载载荷、拓展设备安装空间的核心结构件，这款变截面悬臂结构主要用于设备侧部外挂组件、操作平台延伸段、管线排布支架的承重支撑，常见于冶金生产线辅助机架、物流分拣线侧装导槽支架、大型设备检修操作平台的悬挑支撑场景，能够在不额外占用地面安装空间的前提下，为外挂部件提供稳定的承载基础。从结构设计逻辑来看，该悬臂采用变截面箱型梁结构，根部与安装立面连接的位置截面高度最大，向悬臂自由端逐步收窄截面高度，这种设计完全匹配悬臂构件的弯矩分布规律——悬臂根部承受的弯矩载荷最大，加大截面高度可以有效提升截面惯性矩，降低根部应力集中风险，自由端弯矩载荷较小，收窄截面可以在保证结构强度的前提下减少材料用量，降低构件自身重量，避免给安装立面带来额外的载荷负担。安装端采用带安装孔的法兰式立板结构，立板与悬臂主梁之间设置了三角形加强筋板，筋板分别与立板侧面、主梁上下面焊接固定，能够有效分散连接位置的应力，避免长期受载后焊缝位置出现开裂变形，立板上的安装孔采用等间距排布设计，适配行业内通用的螺栓安装规格，安装时可以直接与设备主框架的立面型钢对位，不需要额外现场打孔调整，降低现场安装的加工工作量。从安装边界来看，该悬臂的安装立面需要保证足够的结构刚度，建议与厚度不低于16mm的型钢立柱或者设备主框架钢板焊接或螺栓连接，悬臂向外延伸的有效长度范围内，需要预留足够的无干涉空间，避免与周边的设备运行部件、管线排布产生位置冲突，悬臂自由端预留的连接接口可以直接固定外挂的设备组件、走台踏板或者管线支架，不需要额外加装转接件。结构细节上，主梁采用钢板折弯拼焊的箱型结构，相比同等重量的H型钢悬臂，箱型结构的抗扭性能更优，即使承受偏心载荷或者侧向冲击力，也不容易出现扭转变形，所有焊接位置都预留了合理的焊脚尺寸，焊接后需要做应力消除处理，避免长期受载后出现焊接变形，构件表面做涂漆防锈处理，能够适应常规工业车间的环境使用要求，在有腐蚀介质的场景下使用时，可以额外增加表面防腐涂层厚度。在实际选型应用时，需要根据悬臂端的承载重量、载荷作用点距离安装立面的距离核算结构挠度，保证满载情况下悬臂端的下挠量在允许范围内，避免影响外挂设备的运行精度，尤其是用于固定检测元件、精密导向部件的场景，需要严格控制悬臂的刚度指标，必要时可以在悬臂下方增加斜撑辅助结构，进一步提升整体承载稳定性。
