壁挂式杠铃放置支架结构设计

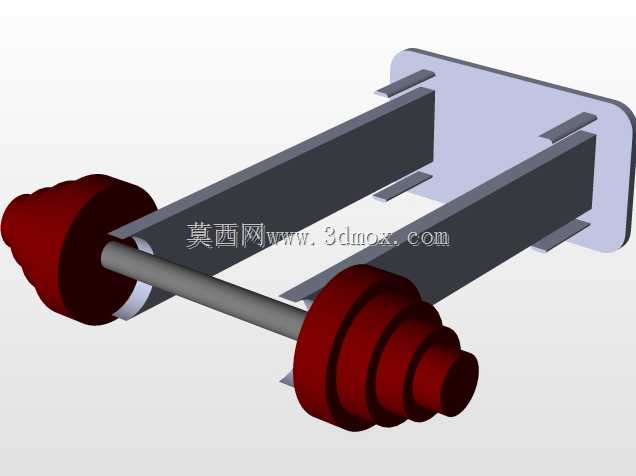

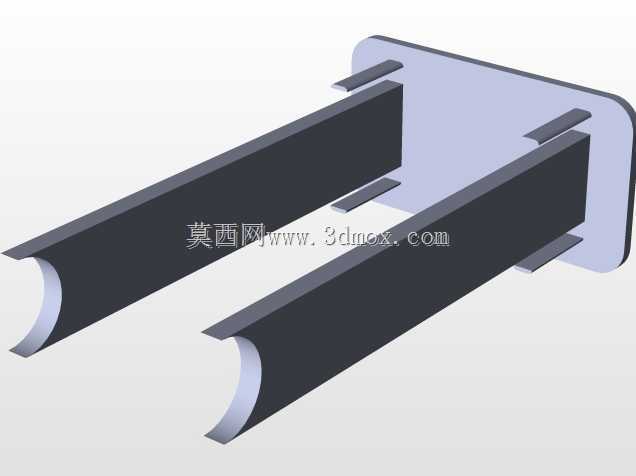

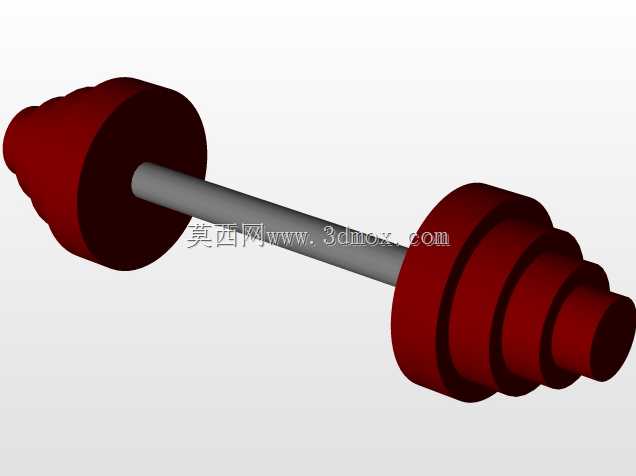

这款壁挂式杠铃放置支架，主要应用于商用健身房、家庭健身区、单位职工活动中心等场景的墙面安装需求，解决杠铃零散放置占用地面空间、易滚动引发安全隐患的实际问题。从实际使用逻辑出发，支架采用背部贴墙安装的板式基座，基座边缘做圆角过渡处理，避免安装及日常使用过程中剐蹭健身人员衣物或皮肤，基座上预留的安装孔位可适配膨胀螺栓与混凝土实心墙面、承重砖墙完成固定，安装时需保证基座贴合墙面无翘曲，单组支架的承重载荷可满足常规商用杠铃加全组配重片的放置需求，不会出现长期承重变形的问题。支架的主体支撑部分采用双平行槽钢结构，两根槽钢平行排布形成稳定的承托框架，槽钢的槽口朝向外侧，可对放置的杠铃杆形成侧向限位，避免杠铃杆从支架两侧滑落，槽钢的长度经过实际测算，既能够保证杠铃放置后的重心落在支架承重范围内，又不会过度突出墙面占用过道空间，安装完成后支架突出墙面的距离经过优化，不会对人员在支架周边的行走、拿取其他健身器材造成阻碍。前端的杠铃杆承托轴采用圆钢加工而成，轴径与常规杠铃杆的中心套筒内径适配，放置杠铃时可直接将杠铃套筒套入承托轴，完成轴向定位，承托轴的长度可满足多片不同重量规格配重片的叠放需求，配重片叠放后可依靠自身重力与轴面的摩擦力保持稳定，不会出现自行滑脱的情况。设计过程中针对支架的受力情况做了结构强化，槽钢与背部基座的连接位置采用满焊工艺处理，焊缝高度满足承重载荷下的强度要求，避免长期受交变载荷出现焊缝开裂的问题，承托轴与槽钢的连接位置做了加强筋补强，抵消杠铃放置时产生的弯矩作用。实际安装时需注意，支架的安装高度需结合使用人员的身高调整，保证杠铃放置后拿取时无需过度弯腰或抬手，适配多数健身人群的使用习惯，支架表面做防锈喷涂处理，可适应健身房内相对潮湿的使用环境，长期使用不会出现锈蚀掉漆的问题，日常维护仅需定期检查安装螺栓的紧固情况即可，无需额外的复杂保养流程。
