金属条栅式置物承托架结构设计

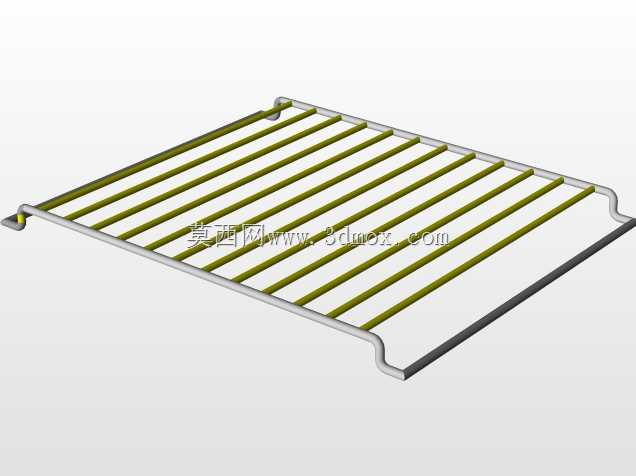

这类条栅式承托构件在民用厨卫、商用冷柜、工业仓储置物场景中应用十分广泛，日常使用中既可以作为分层置物架的承托隔层，也可在小型梯具结构中作为踩踏台阶使用，属于通用性极强的结构承托件。从结构设计逻辑来看，整体采用等距平行排布的金属条作为主要承力面，条体之间预留均匀间隙，一方面能够大幅降低整体结构自重，减少材料消耗，另一方面在置物场景中可实现沥水、通风的效果，避免承托面积存水渍、杂物，在冷柜内使用时还能保障冷气循环通畅，减少温度分层带来的储物影响。外围采用弯折成型的金属边框做整体约束，边框在两端做向下的弯折勾边结构，安装时可直接卡入对应柜体、架体的预留卡槽内，无需额外紧固件即可完成快速装配，拆卸清理时也可直接抽出，维护便捷性较好。设计过程中需要重点考量承力条的截面选型与排布间距，若作为置物架使用，条体间距需控制在常规储物容器的底部支撑跨度以内，避免小尺寸物品从间隙掉落，同时要匹配额定承载下的条体挠度，防止放置重物后条体出现永久变形；若作为踩踏台阶使用，则需要适当加密条体排布间距，增大单脚接触的支撑面积，同时提升边框勾边的结构强度，避免踩踏时出现边框脱槽、构件滑落的安全隐患。安装边界方面，这类构件的整体外形尺寸需要完全匹配安装位的内空尺寸，两侧勾边的弯折高度、弯折角度要与卡槽深度、卡位角度完全契合，既要保证安装后构件无窜动异响，也要预留合理的装配公差，避免因加工误差导致构件无法顺利装入卡槽。条栅表面可根据使用场景做对应处理，接触食品的场景需做食品级镀层处理，潮湿环境使用则需做防锈防腐的表面处理，工业仓储场景可做喷塑处理提升耐磨性能，不同表面处理工艺不会改变主体结构的受力逻辑，仅需在设计时预留对应镀层、涂层的厚度公差，避免装配时出现尺寸干涉。
