手动1号心轴压力机结构设计

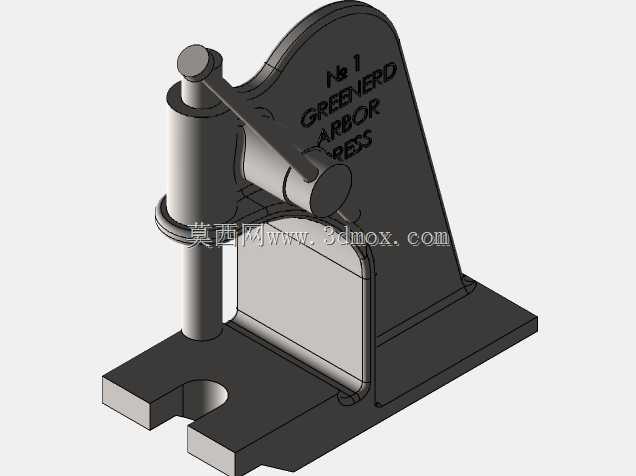

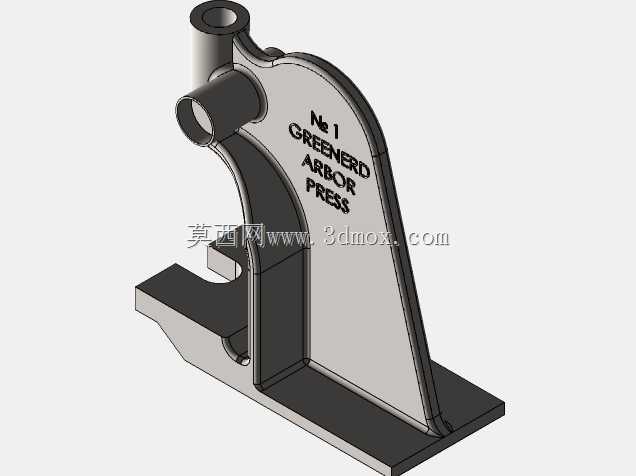

这款手动心轴压力机的结构设计，完全围绕小型零部件压装作业的实际工况展开，在五金维修、小批量零件加工、教学实训场景中都有很高的适配性。不同于大型液压或气动压力设备，它不需要外接动力源，完全依靠杠杆机构放大操作力，适合没有气源、电源配套的零散作业场景，比如小型轴承与轴类零件的过盈压装、销钉铆接、薄件冲裁、小型工件校直等工序，操作时工人只需要扳动侧面的杠杆手柄，就能带动压杆完成直线下压动作，作业力度可以通过手柄扳动的幅度灵活控制，不会因为出力过大压坏脆性材质的工件。从结构设计逻辑来看，整机采用立式悬臂布局，底部带开口的安装底座是整个设备的承载基础，底座上的U型开口槽是为了避让长轴类工件的下端伸出部分，安装时可以通过底座上的预留孔位，将整机固定在钳工台或者专用工作台上，避免压装作业时设备发生偏移。立板部分采用带圆弧过渡的异形支撑板结构，既承担了压杆导向套、杠杆转轴的安装定位作用，又通过圆弧轮廓优化了应力分布，避免长期受力后立板与底座连接处出现应力开裂。传动部分采用齿轮齿条啮合结构，设计时将齿条和齿间的啮合间距匹配杠杆转动行程，实现杆臂每转动对应3英寸压头行程的传动比，这个参数是结合普通人手臂输出力范围反复校准的，既保证压装时能输出足够的下压力，又不会让操作者扳动手柄时过于费力。压杆部分采用圆柱导向结构，导向套与压杆之间预留了合理的配合间隙，长期使用磨损后可以单独更换导向套，不需要更换整个立板部件，降低了后期维护成本。压头部分没有做一体式设计，而是预留了标准安装接口，可以根据不同的压装作业需求更换平压头、V型压头、铆接头等不同工装，拓展设备的适用范围。整机的所有受力部件都做了圆角过渡处理，没有尖锐的应力集中棱角，在保证结构强度的前提下尽可能缩减了非受力区域的材料厚度，让整机重量控制在单人可以搬运的范围内，适合在不同作业工位之间转移使用。实际使用时，操作者只需要将待压装的工件放置在底座工作台面上，对准压头中心位置，缓慢扳动手柄就能完成压合作业，松开手柄后压杆会随杠杆复位，不需要额外设置复位弹簧，结构非常简洁可靠，没有复杂的易损部件，日常只需要定期在齿轮啮合处和导向套位置加注少量润滑脂，就能保证长期顺畅使用。
