带齿条齿轮传动的机械压力机结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:233972
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计
  • 带齿条齿轮传动的机械压力机结构设计

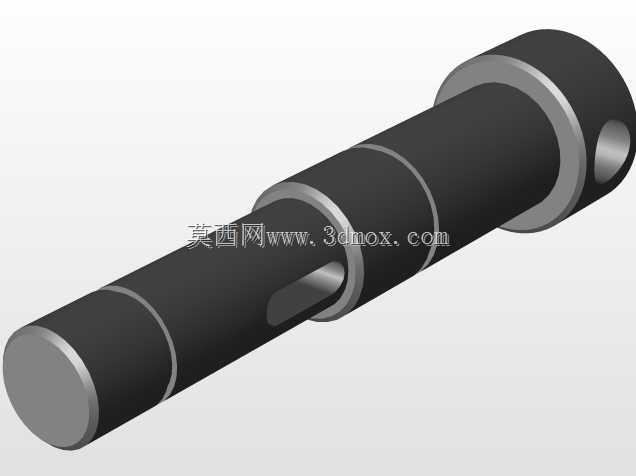

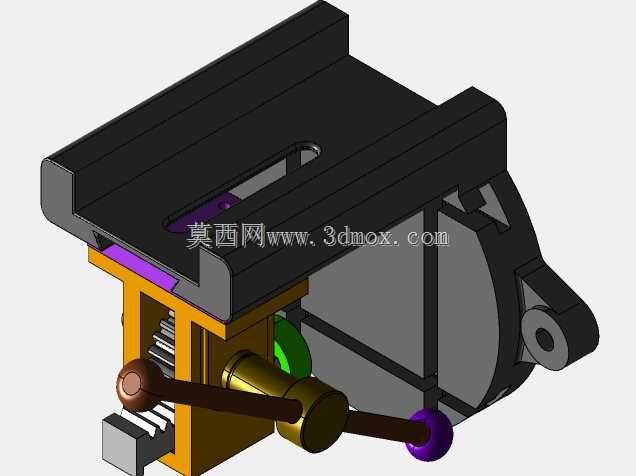

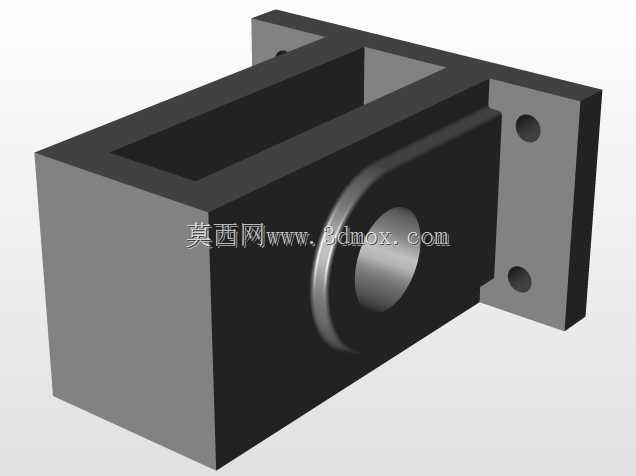

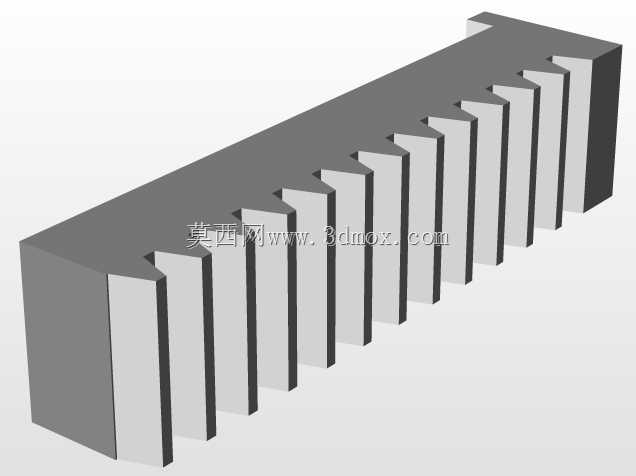

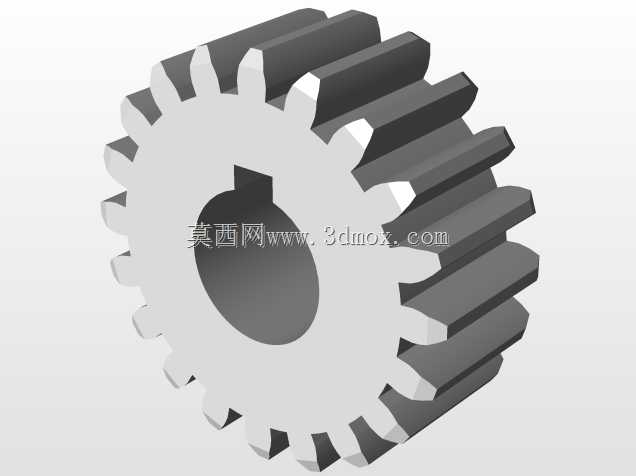

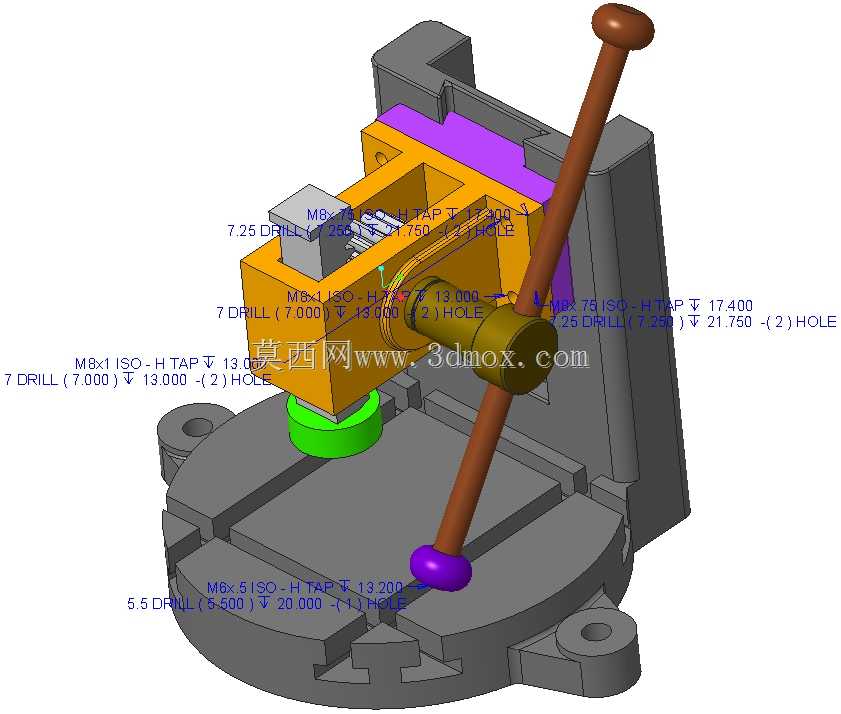

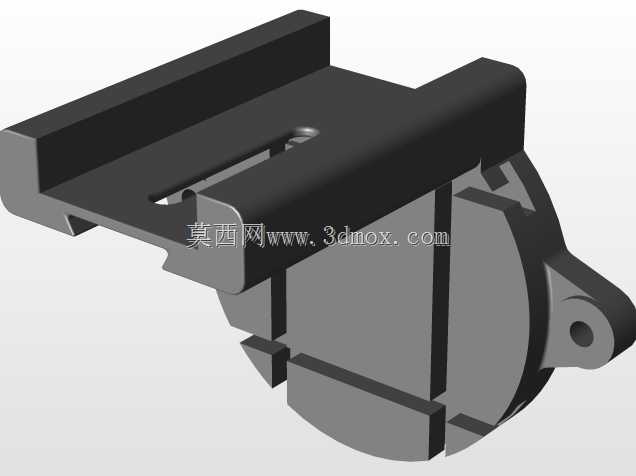

在五金冲压、小型零件压装、薄板成型的车间加工场景里,这类带齿条齿轮传动的机械压力机,常被布置在工位线旁承担小吨位的压力加工作业,相比液压类压力设备,它的传动响应更快,单次冲压行程的节拍更稳定,很适合批量小件的连续加工需求。整套结构的核心传动逻辑是通过齿轮与齿条的啮合,将旋转输入转化为压头的直线往复施压动作,传动链短,反向间隙可控,日常维护时只需定期检查齿面润滑情况、啮合间隙即可,不需要像液压系统那样频繁排查密封件老化、油压泄漏的问题。从结构布局来看,压头的导向部分采用双侧平行导轨约束,保证施压过程中压头不会出现偏载歪斜,齿条直接集成在压头滑座的侧方,和驱动齿轮的啮合位置做了可调节的安装座设计,装配时可以通过调整安装座的垫片厚度,控制齿轮齿条的啮合侧隙在合理范围,既避免侧隙过大导致的回程冲击,也防止侧隙过小造成的齿面异常磨损。设备的机架部分采用整体式焊接框架结构,安装时需要保证底部安装面的平面度公差控制在0.1mm/米范围内,避免机架受力后出现变形影响传动精度;压头的行程限位设置在上下两个极限位置,采用硬限位加电气触发的双重防护,防止超行程运行造成齿条齿轮的啮合脱开或者结构碰撞。设计这套结构的时候,优先考虑了传动部件的受力均匀性,齿轮的齿宽比齿条的啮合宽度单边多出2mm的余量,抵消安装时的轴向对位误差,齿条的安装基面和压头导向面的平行度公差严格控制在0.05mm以内,保证全程行程内齿轮齿条的啮合接触面积不低于齿面的70%,避免局部应力集中造成齿面过早失效。在实际使用场景里,这类压力机可以完成薄钢板的冲孔、小轴套的压装、塑料件的铆接等工序,施压吨位可以通过调整驱动端的输入扭矩来匹配不同的加工需求,相比曲柄式压力机,齿条齿轮传动的压头在全行程内的施压输出更线性,不会出现曲柄结构在下死点附近才达到最大压力的特性,对于需要全行程持续施压的压装工序适配性更好。设备的整体安装边界紧凑,不需要额外配置液压站、冷却管路等附属设施,接电即可投入使用,很适合小型加工车间、维修班组的工位配置,日常作业时的噪音水平也低于同吨位的液压压力机,对作业环境的友好度更高。
