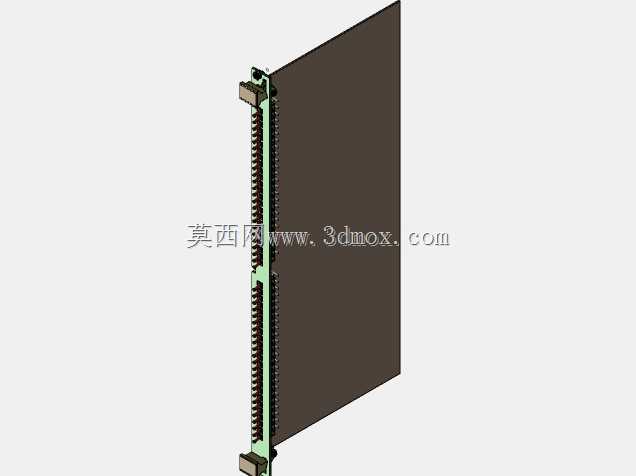

标准19英寸通讯设备子机架结构设计

在通讯机房、工业测控机柜这类标准化安装场景里，19英寸机架是沿用多年的通用安装基准，这类子机架作为机柜内部承载功能板卡的核心结构件，直接决定了板卡安装的稳定性、插拔维护的便捷性以及内部走线的规整度。从结构设计逻辑来看，这款子机架完全遵循19英寸机柜的安装孔距规范，侧边预留的安装挂耳可以直接适配标准机柜的立柱方孔，不需要额外制作转接件，安装时只需要将挂耳对准机柜立柱的对应U位孔位，用配套的机柜螺丝锁紧即可完成固定，整体安装边界完全符合通用机柜的内部进深、高度预留要求，不会出现和相邻设备干涉的问题。子机架的主体采用侧边导向条加背部承托的结构形式，侧边的多道卡槽是核心功能结构，每一道卡槽的宽度、槽间距都经过公差匹配，刚好适配标准厚度的功能板卡，板卡插入时可以沿着卡槽顺滑推入，不需要额外加装导轨，卡槽内壁做了微小的倒角处理，既能避免板卡插入时刮伤板边的印制线路，也能在板卡插入到位后提供侧向的限位，避免设备运行过程中因为震动出现板卡偏移、接触不良的问题。子机架端部的接插结构是信号连通的关键部位，设计时特意做了定位凸台，板卡推入到位后，板卡端部的连接器可以和子机架上的背板连接器精准对接，不会出现插针偏斜、接触不到位的情况，接插部位周边预留了足够的操作空间，后期维护更换板卡时，不需要拆卸整个子机架，只需要将故障板卡沿卡槽抽出即可更换，大幅缩短了现场维护的时间。从实际使用场景来看，这类子机架广泛应用在通讯基站的传输设备机柜、工业自动化控制柜的信号采集单元、数据机房的接入层设备安装场景中，既可以单独安装在机柜的任意U位，也可以多个子机架叠装组合，根据实际的板卡数量灵活配置安装空间。结构设计时充分考虑了长期使用的可靠性，承托部位的壁厚做了加厚处理，即使满配插入重量较大的功能板卡，也不会出现中部下弯变形的问题，侧边的导向条和主体承托结构采用一体化的连接设计，避免了拼接结构长期使用后出现松动移位的情况。另外子机架的结构预留了走线空间，板卡插入后，板卡之间留有均匀的间隙，既可以保证设备运行时的通风散热，也方便运维人员整理内部的信号线、电源线，避免线缆杂乱堆积影响散热和后期维护。
