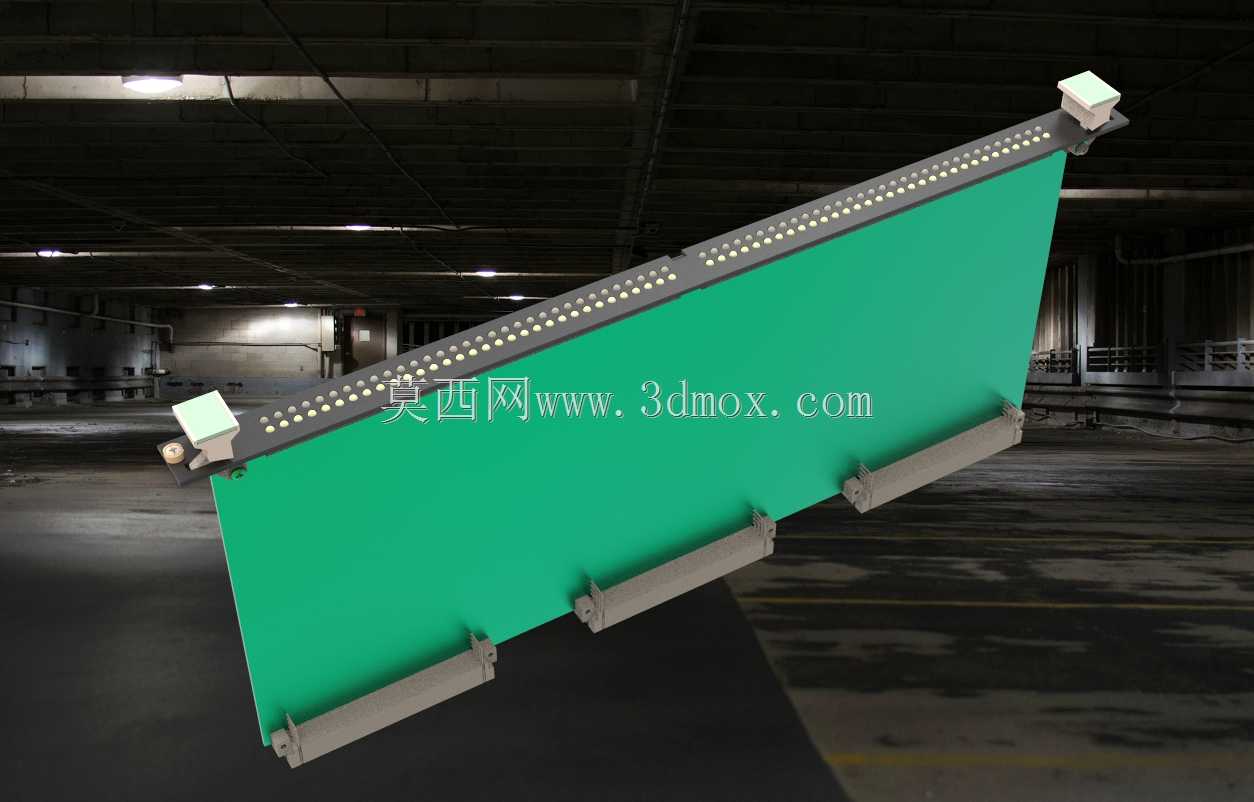

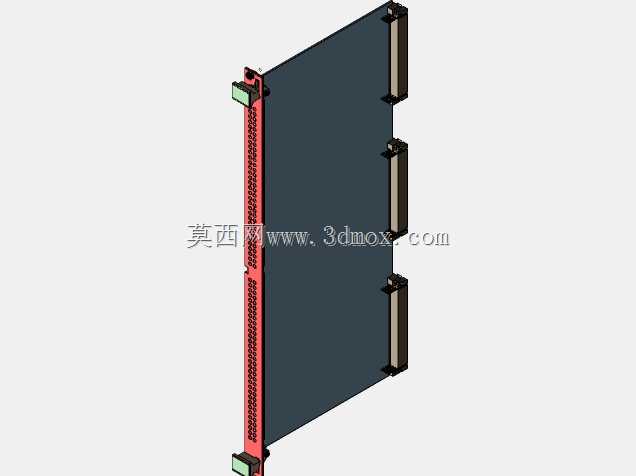

19英寸9U标准机架式子架结构设计

在通信机房、工业测控机柜、数据中心布线系统的实际部署场景中，19英寸标准机架是当前全球通用的设备安装载体，这类子架作为板卡类功能模块的承载结构，承担着板卡固定、接口定位、安装导向的核心作用，是机柜内部模块化部署不可或缺的结构件。从实际使用需求出发，该子架严格遵循19英寸机架的安装孔位规范，适配9U的安装高度空间，整体采用长条形框架结构，两侧预留标准机架安装固定位，可直接通过螺丝锁紧在机柜立柱的对应U位孔位上，安装时无需额外定制转接件，能够直接匹配市面上绝大多数标准19英寸落地柜、壁挂柜的安装边界。子架主体的承载面板采用平直板式结构，表面预留了整排均匀排布的板卡接口定位孔，可同时插接多块功能板卡，每个板卡位都设置了对应的导向槽结构，板卡插入时可顺着槽位平稳滑入，避免插接过载导致板卡针脚弯折，同时槽位侧边设置了弹性卡扣结构，板卡插装到位后可自动卡紧锁止，防止设备运输、运行过程中板卡松脱移位。子架两端设置了快装式接头组件，集成了板卡的对外信号引出接口，接头采用模块化快拆设计，后续维护时可直接拆卸接头端盖完成内部线缆检修，无需整体拆离子架。在设计思路上，该结构优先考虑了批量部署的安装效率，所有安装孔位均做了倒角导向处理，螺丝对位时无需反复调整即可快速锁紧，子架底部设置了多组承托导轨，板卡插入后底部可获得均匀支撑，避免长尺寸板卡因自重产生弯曲变形。子架的外形尺寸严格控制在9U安装高度对应的尺寸范围内，上下边缘预留了足够的通风间隙，相邻子架叠装时不会遮挡板卡的散热风道，保障板卡运行时的热量可顺利通过机柜散热系统排出。从结构强度角度考虑，子架的框架部分采用折弯成型的钣金结构，在保证整体轻量化的前提下，具备足够的抗形变能力，满配板卡状态下不会出现中部下垂的问题，可长期稳定承载多块功能板卡的重量。这类子架广泛应用于工业交换机部署、工控系统IO模块集成、通信传输设备板卡安装等场景，能够帮助工程人员快速完成机柜内部的模块化设备组装，大幅缩短现场施工的布线与安装周期，同时统一的安装尺寸也便于后期的设备扩容与维护替换，无需重新调整机柜内部的安装布局。
