定滑轮绳索传动机构运动演示结构

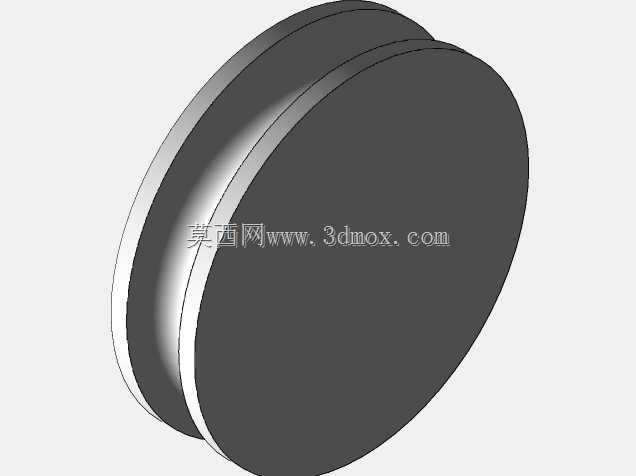

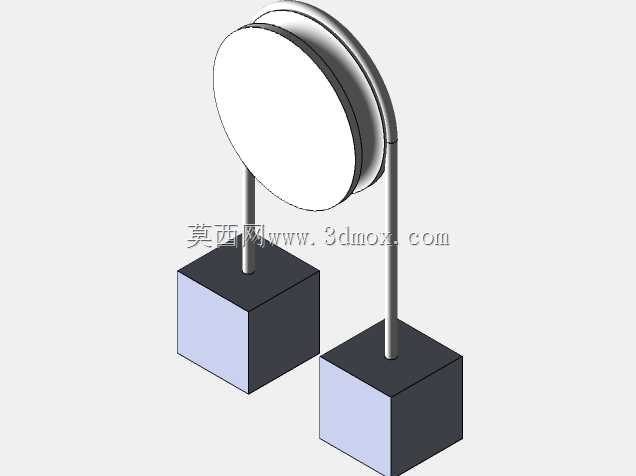

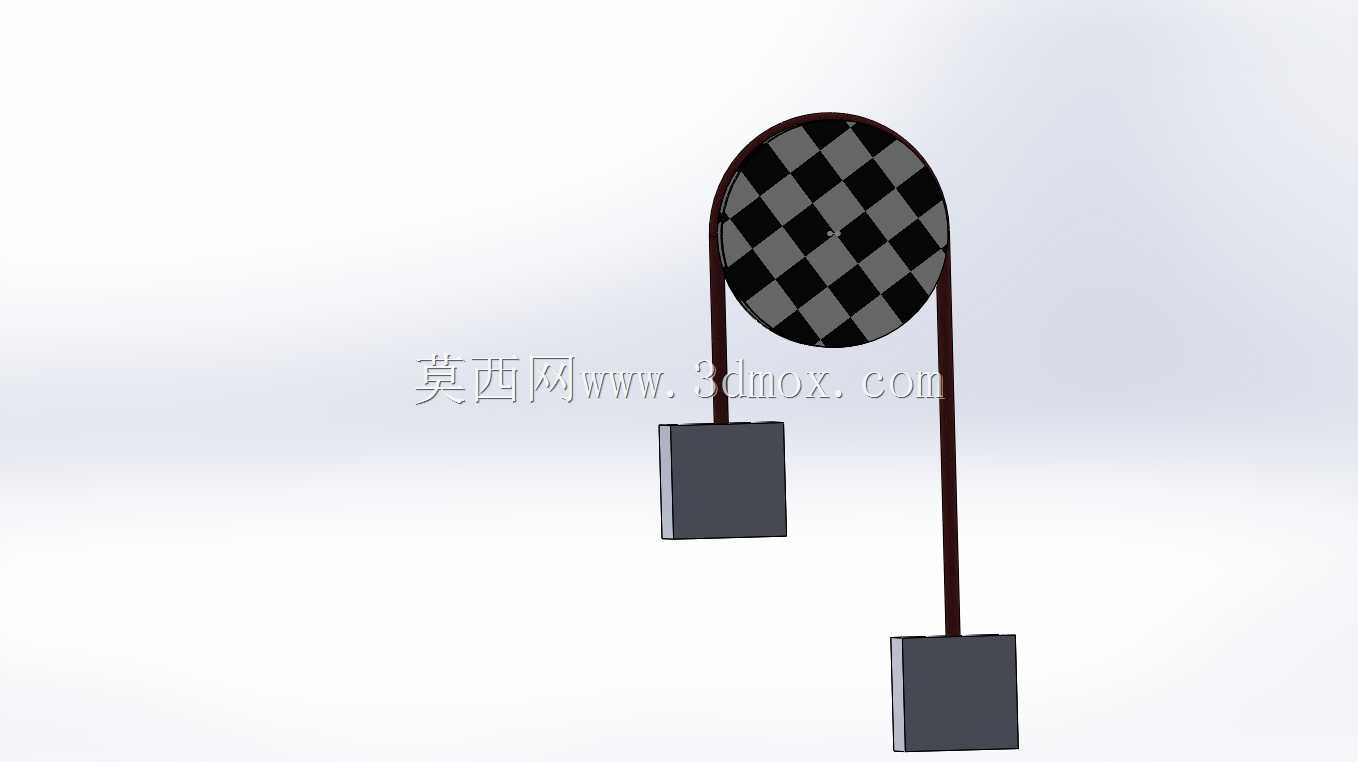

这套滑轮绳索传动结构，常应用在小型物料垂直吊运、教学演示实验台、轻载往复牵引工位中，核心依靠轮槽与绳索的静摩擦力传递牵引力，改变施力方向，适配空间受限无法直接布置直线驱动的作业场景。设计阶段首先明确了轮体的安装边界，轮盘径向尺寸根据绳索最小弯曲半径确定，避免绳索反复弯折出现疲劳断丝，轮缘处的凹槽深度大于绳索直径的1.5倍，保证传动过程中绳索不会从轮槽内脱出，轮体中心的转动副采用间隙配合，预留0.02mm的转动间隙，既保证转动顺滑无卡滞，又不会出现径向窜动影响传动精度。绳索两端的配重块采用等截面矩形结构，重心与绳索悬挂点完全重合，避免升降过程中出现偏摆晃动，配重块的导向间隙控制在3mm以内，沿垂直方向运动时不会与周边固定结构发生剐蹭。实际应用中这类定滑轮结构不具备省力特性，输入端牵引力与输出端负载大小基本一致，优势在于可以灵活调整力的传递方向，比如在高层物料取放工位，操作人员可以在低位施加拉力，通过滑轮转向将重物提升至高位，无需架设长行程直线驱动装置，大幅降低设备的整体布置成本。建模过程中对轮体与绳索的接触位置做了贴合约束，运动仿真时绳索随轮体转动同步位移，两端配重块的升降行程完全对应，能够直观展示绳索传动的位移同步特性，轮体表面的防滑纹理可以增大与绳索的接触摩擦力，避免大负载下出现打滑丢转的问题。安装时轮体的支撑架需要保证足够的结构刚度，轮轴的水平度误差控制在0.1mm/m以内，防止绳索在轮槽内出现单侧偏磨，延长绳索的实际使用寿命，这类结构也常作为基础传动单元集成到小型起重设备、物理教学演示教具、自动化生产线的物料牵引机构中，结构简单可靠，维护成本极低，仅需定期检查绳索磨损情况与轮体转动灵活性即可长期稳定运行。
