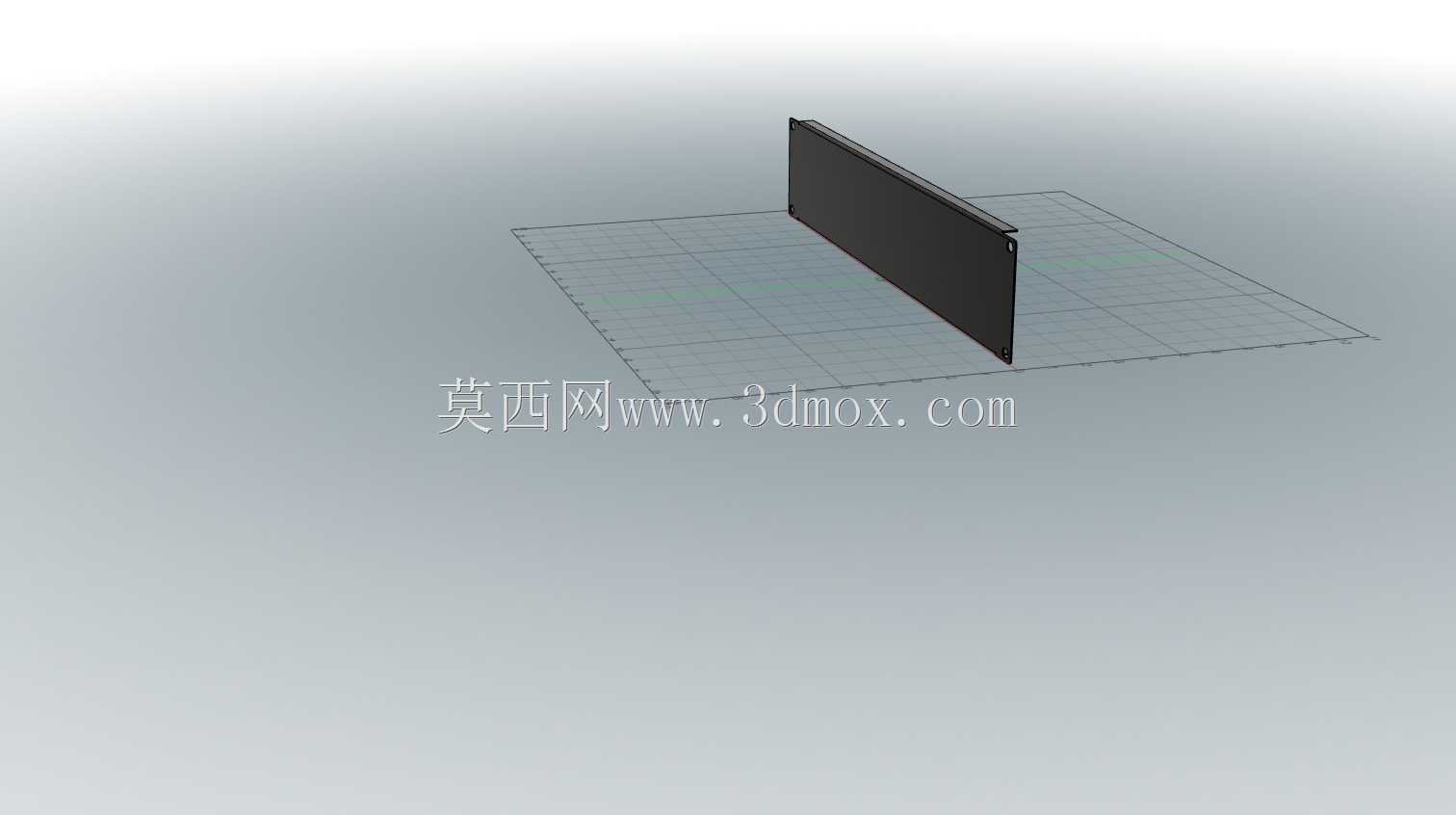

19英寸标准2U机架空白挡板结构设计

在标准机柜的日常运维与组装场景中，这类2U规格的空白面板是使用频率极高的配套结构件，主要用于19英寸标准机架上未安装设备的空余U位封堵，避免机柜内部形成无约束的冷热气流串流，同时阻挡外部灰尘、杂物落入机柜内部，也能让机柜正面外观保持整齐统一，避免空余槽位外露影响布线与设备管理。从结构设计逻辑来看，这款面板完全遵循19英寸机架的安装规范，宽度方向匹配标准机架立柱的安装孔距，高度方向严格对应2U的标准高度尺寸，安装时无需额外改制，可直接通过面板两侧的安装孔与机架立柱的方孔螺母配合固定，拆装过程无需复杂工具，日常运维调整机位时可快速拆装复用。面板主体采用平直薄板结构，边缘做了折边强化处理，既保证了足够的结构刚度，避免薄板在安装后出现翘曲、变形问题，也能消除薄板锐边，防止安装运维过程中划伤操作人员。折边结构同时提升了面板的抗形变能力，即便在长期使用、机柜内部存在通风风压的情况下，也不会出现凹陷、异响等问题。从安装边界来看，面板安装后仅覆盖机架正面的空余槽位，不会侵入机柜内部的设备安装空间，不会对相邻位置已安装设备的接线、散热造成干涉，面板与机架立柱贴合紧密，缝隙控制在合理范围内，能够有效阻隔机柜正面不同温区的气流流通，帮助机柜构建合理的冷热风道，提升散热效率。在实际工程应用中，这类空白面板常和不同U位的设备、理线架、配线架搭配使用，不管是数据中心的服务器机柜、网络机柜，还是工业现场的工控机柜、测试机柜，只要是遵循19英寸安装标准的机架结构，都可以使用这类空白面板做空余位封堵。设计时没有多余的冗余结构，整体造型简洁，在满足安装强度、封堵功能的前提下尽可能简化结构，降低加工难度，适合批量加工生产，同时表面做了哑光黑色处理，和常见的机柜、服务器设备外观色调保持一致，安装后整体视觉效果协调统一，不会出现突兀的色差。面板的安装孔位做了定位适配，可兼容不同厂商生产的标准19英寸机架，不会出现孔位错位无法安装的问题，折边的尺寸经过反复校核，既保证了结构强度，也不会因为折边过宽占用相邻U位的安装空间，确保每个U位的安装边界清晰，不会出现多U位安装时的位置干涉问题。
