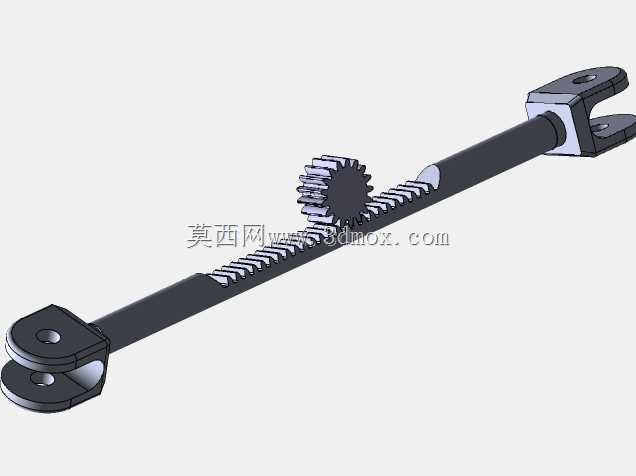

带铰接安装端的齿轮齿条传动组件

这套齿轮齿条传动结构在各类需要回转运动转直线往复运动的场景中应用十分广泛，从工装夹具的行程推拉、自动化线体的工位移位，到小型专用设备的进给调节，都能见到这类结构的身影。不同于常规直装式齿条，这套组件的齿条两端集成了双孔铰接吊耳结构，安装端预留了销轴穿装空间，不需要额外加装连接接头就可以直接和被驱动部件做铰接式连接，能适配安装面存在小幅角度偏移的工况，避免刚性连接带来的别劲、卡滞问题。设计阶段首先确定了齿轮齿条的模数匹配关系，齿形参数按照标准渐开线圆柱齿轮参数做啮合校验，保证传动过程中齿侧间隙控制在合理区间，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致运转卡涩、齿面磨损加剧。齿条本体采用长条形杆状结构，齿段加工在杆身一侧平面，非齿段部分做等径杆身设计，两端的铰接座采用双耳式结构，每个铰接座上加工有同轴的两个安装孔，孔位公差按照间隙配合要求设定，方便销轴快速穿装，同时铰接座与杆身的衔接位置做了圆弧过渡处理，避免应力集中导致的连接部位断裂。齿轮部分采用直齿圆柱齿轮结构，中心预留轴安装孔，可直接与驱动轴做键连接固定，齿轮宽度与齿条齿段宽度匹配，啮合过程中全齿宽接触，保证传动受力均匀。从安装边界来看，齿条总长度覆盖了整套结构的最大行程范围，两端铰接座的外轮廓尺寸小于齿条杆身的回转避让空间，整套组件安装时不需要额外预留过大的周边空间，齿轮安装位置与齿条安装基准面的中心距严格按照啮合中心距设定，装配时只需要保证齿轮轴线与齿条长度方向垂直，就能实现顺畅传动。实际使用中，这套结构可以将齿轮的连续回转运动转化为齿条的直线往复运动，也可以反向将齿条的直线推拉动作转化为齿轮的回转输出，铰接端的设计让它可以直接连接摆动类执行部件，比如转向操纵机构、角度调节机构这类需要联动摆动的部位，省去了中间转换接头的设计与加工环节，降低整套机构的装配复杂度。齿面的啮合接触线沿齿宽方向均匀分布，传动过程中受力方向始终沿齿条长度方向，不会产生额外的侧向分力，对安装支撑结构的侧向强度要求更低，适合用在轻量化的小型设备上，在保证传动强度的前提下尽可能压缩了结构整体重量，杆身部分采用等截面设计，加工时可以直接选用标准圆棒料做齿形铣削与端部加工，不需要复杂的锻坯工序，加工工艺性较好。
