汽车转向系统齿条小齿轮传动总成

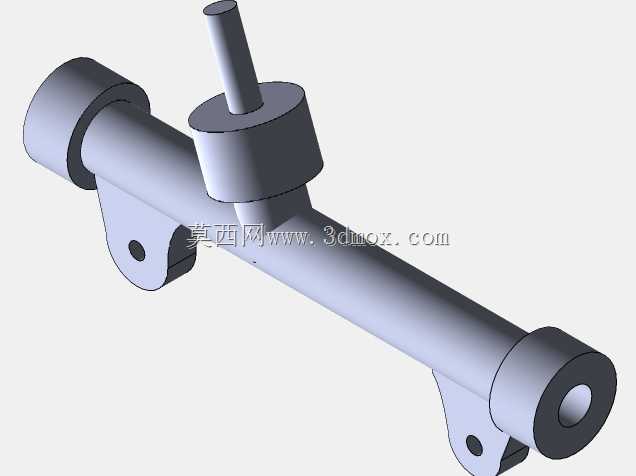

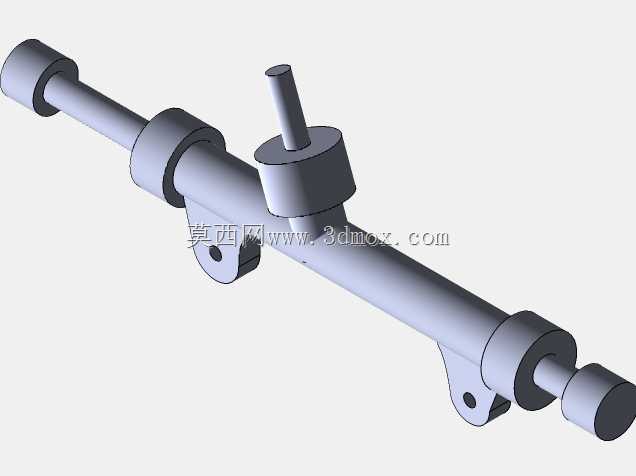

这套齿轮齿条传动结构，最核心的应用场景集中在乘用车辆的转向系统中，也可适配部分需要直线旋转运动转换的轻工自动化输送工位。实际装车使用时，小齿轮输入端连接转向管柱与方向盘，驾驶员施加的转向力矩通过花键传递到小齿轮轴，啮合的齿条会把旋转运动直接转化为沿轴线方向的直线往复动作，两端通过球头拉杆连接车轮转向节，最终实现车轮的偏转转向，相比循环球式转向结构，这套总成的传动间隙更小，转向响应直接，路感反馈清晰，是目前前置前驱乘用车转向系统的主流配置方案。从设计思路来看，整个总成采用筒式壳体作为承载基体，壳体上一体铸造成型的两个带孔安装支耳，用于将总成固定在副车架或者前舱横梁上，安装孔的位置度公差控制在0.1mm以内，避免装车后出现装配应力导致的转向卡滞。齿条本身采用调质合金钢加工，齿面做高频淬火处理，硬度达到HRC58-62，保证长期啮合磨损下的使用寿命，小齿轮轴两端采用滚针轴承加密封件的支撑结构，既可以承受径向啮合载荷，也能阻挡外界泥水灰尘进入啮合腔，壳体内腔预留润滑脂存储空间，出厂时填充耐低温锂基脂，满足-40℃到120℃的工作温度区间。尺寸边界上，总成整体沿齿条轴线方向的总长度适配A级到B级乘用车的前轮轮距范围，筒式壳体的外径控制在合理区间，避免与前舱内的悬架摆臂、驱动半轴产生运动干涉，小齿轮输入轴的伸出长度与花键参数匹配通用型转向管柱的连接接口，两端拉杆的连接螺纹采用标准细牙螺纹，方便售后调整前束参数。设计过程中特意将齿条的齿形做了变模数设计，中间位置传动比略小，提升直线行驶的转向稳定性，两端位置传动比适当增大，减少大角度转向时需要的方向盘转动圈数，兼顾高速行驶稳定性与低速挪车的便捷性。壳体上的安装支耳做了加强筋结构，在承受路面冲击载荷时不会出现断裂变形，输入轴位置的防尘罩采用褶皱式橡胶结构，随小齿轮转动时可以自由伸缩，不会出现密封失效的问题。
