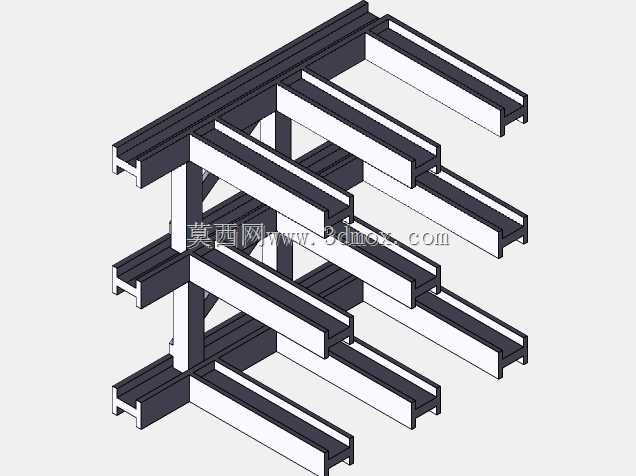

多层H型钢工业机架悬臂支撑结构

这类多层悬臂式机架结构，常应用在生产车间物料暂存、工装挂载、轻型输送线侧边承托场景中，也可作为自动化生产线旁的工具挂架、检测工位的工件放置架使用，区别于落地式独立货架，该结构依托主立柱实现单侧向外延伸的承载布局，能在不占用地面通行空间的前提下，拓展垂直方向的置物或挂载空间，尤其适合车间通道侧边、设备旁侧狭窄区域的空间利用需求。从结构设计逻辑来看，整个支撑体系以垂直布置的H型钢作为主承重立柱，立柱与后侧预埋的安装基面或主体设备框架刚性连接，承担所有悬臂端传递的竖向载荷与偏心力矩，每一层悬臂均采用同规格H型钢作为主梁，主梁与主立柱之间通过焊接三角加强筋实现刚性连接，三角筋分别贴合立柱侧壁与悬臂梁下翼缘，抵消悬臂端载荷产生的弯矩，避免悬臂梁根部出现应力集中导致的焊缝开裂或结构变形。每层悬臂的间距可根据实际挂载或放置的工件高度调整，本结构采用等间距分层布局，每层悬臂长度一致，可适配统一规格的料箱、工装板或轻型工件的放置需求，悬臂梁端部做了切角处理，避免尖锐边角对作业人员造成磕碰伤害，同时也能减少工件推送至悬臂上时的卡滞问题。安装边界方面，主立柱后侧的连接面需要保证足够的平面度，与安装基面连接时需采用铰制孔螺栓配合焊接固定，确保整体结构的抗倾覆能力，单根悬臂的额定承载需结合型钢截面参数、焊缝强度核算，避免偏载过载，结构整体的垂直高度可根据现场安装空间调整，悬臂外伸长度需结合通道通行宽度、工件放置深度综合确定，外伸过长会增大根部弯矩，需要额外增加斜撑补强，过短则无法满足置物需求。在实际建模过程中，所有型钢的截面规格统一，便于型材采购与下料加工，焊缝位置均预留了合理的焊脚尺寸空间，避免建模时出现构件干涉，各层悬臂的平行度、与主立柱的垂直度都在建模时做了公差约束，确保加工组装后每层悬臂的水平度满足放置工件的要求，不会出现工件滑移的问题。
