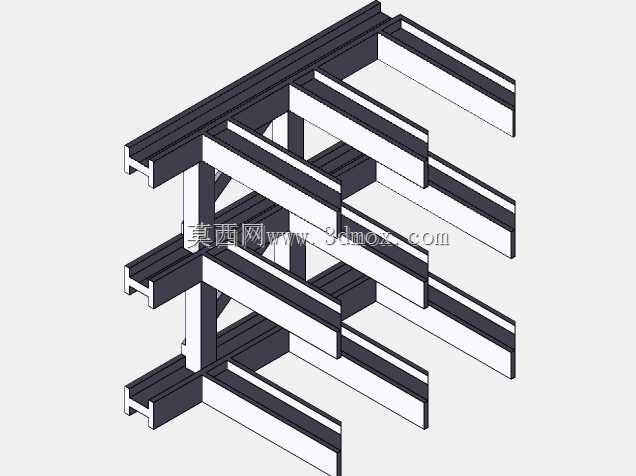

多层型材拼接工业机架悬臂结构

这类多层排布的机架悬臂结构，多应用在生产车间物料暂存架、自动化生产线侧边挂载工位、重型工装悬挂支撑场景中，核心作用是为挂载的作业工具、待加工工件、管线排布组件提供稳定的承载支点，同时利用分层错落的排布方式，最大化利用垂直方向的安装空间，避免地面作业区域被支撑结构过多占用。从结构设计逻辑来看，整体采用标准型钢作为主受力构件，纵向设置通长的主立柱作为核心承载基础，每一层悬臂梁都通过端面贴合的方式与主立柱连接，相邻悬臂梁之间增设斜向支撑肋，将悬臂端承受的竖向载荷分解传递到主立柱上，避免悬臂梁根部出现应力集中导致的结构变形。悬臂梁采用平行等距排布，同层悬臂的端面保持齐平，上下层悬臂之间预留足够的操作间隙，既可以满足不同尺寸工件的挂载需求，也能方便操作人员在悬臂之间完成工件取放、工具调整等作业动作。设计过程中优先考虑了安装边界的适配性，主立柱的安装基面可以直接与车间地面预埋钢板、设备主体侧装基面通过螺栓固定，不需要额外加工复杂的连接结构，所有型钢构件的连接位置都预留了标准螺栓过孔，现场安装时不需要进行二次焊接打磨，能够快速完成组装调整。结构整体的外轮廓尺寸适配常规车间的通道宽度与层高限制，最外侧悬臂的伸出长度控制在合理范围内，避免挂载重物后出现整体倾覆的风险，每一层悬臂的承载能力经过受力校核，能够满足常规工业场景下的工装、工件挂载需求，构件之间的连接位置都做了应力释放处理，长期承受交变载荷时也不会出现焊缝开裂、构件变形的问题。这种结构没有多余的装饰性设计，所有构件都承担对应的受力功能，型钢的选型兼顾了结构强度与自身重量，不会因为构件过重给安装基面带来额外的载荷负担，同时模块化的排布方式可以根据实际使用需求灵活增减悬臂层数、调整相邻悬臂的间距，适配不同的作业场景需求。在管线排布较多的工位中，这种悬臂结构的型钢凹槽还可以作为走线通道，将气路、电路管线内嵌在型材槽内，避免管线外露带来的作业安全隐患，整体结构的维护成本极低，日常使用中只需要定期检查连接螺栓的紧固状态即可，不需要做特殊的防腐防锈处理，适配车间内多粉尘、少量切削液飞溅的作业环境。
