工业设备用双立柱支撑悬臂结构件

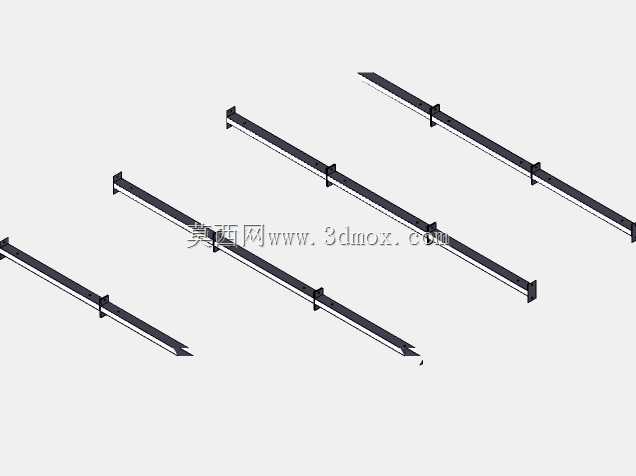

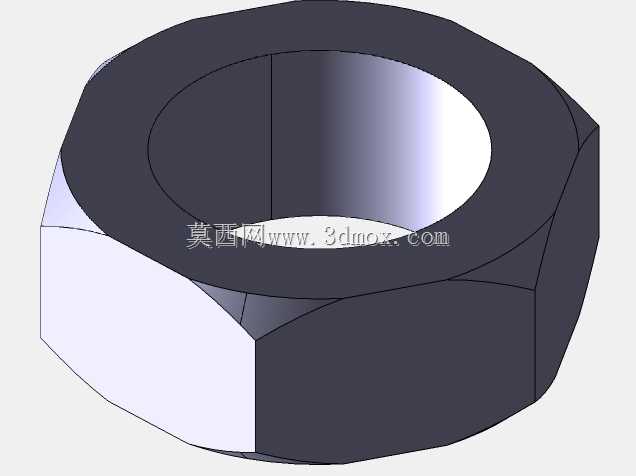

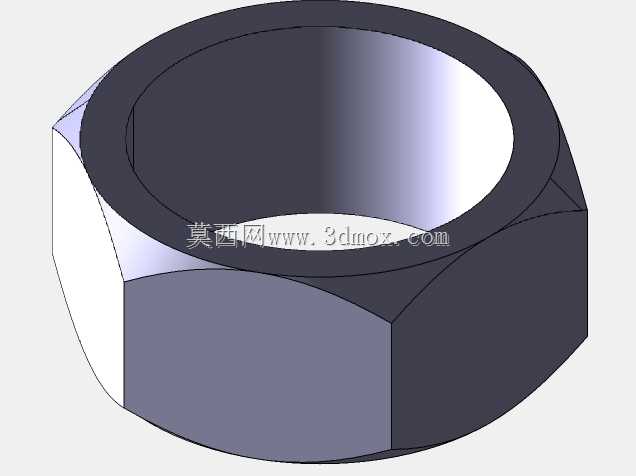

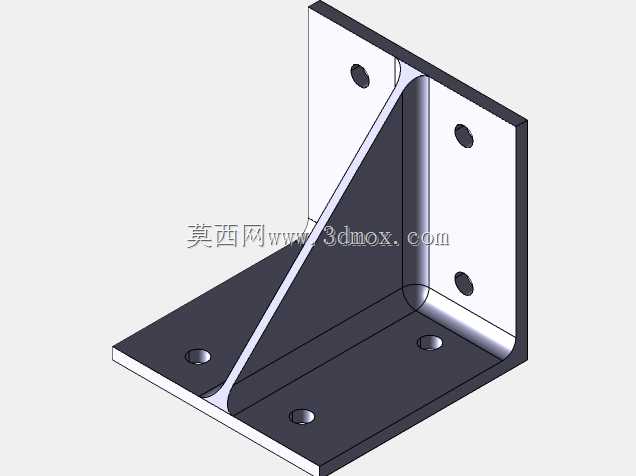

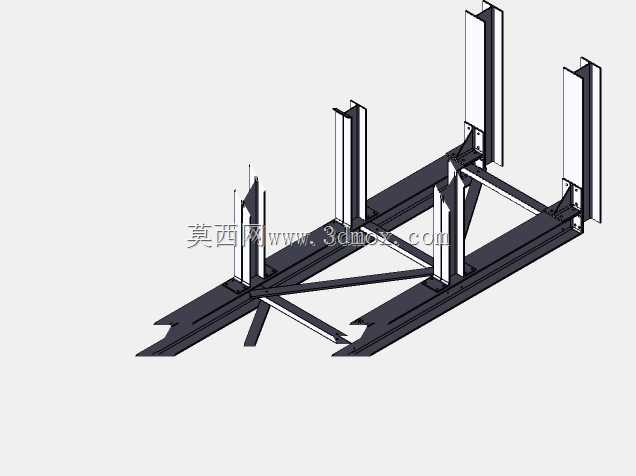

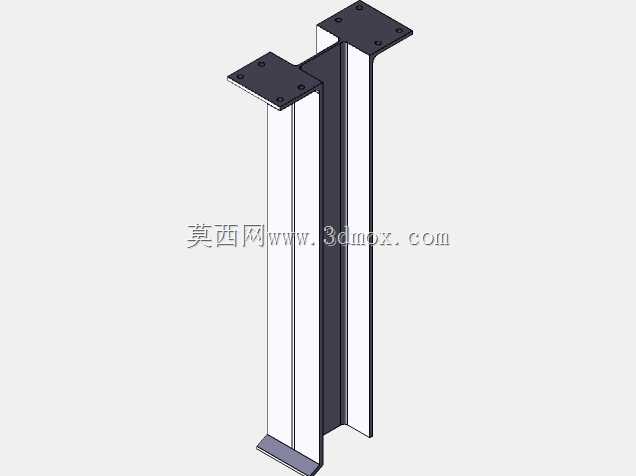

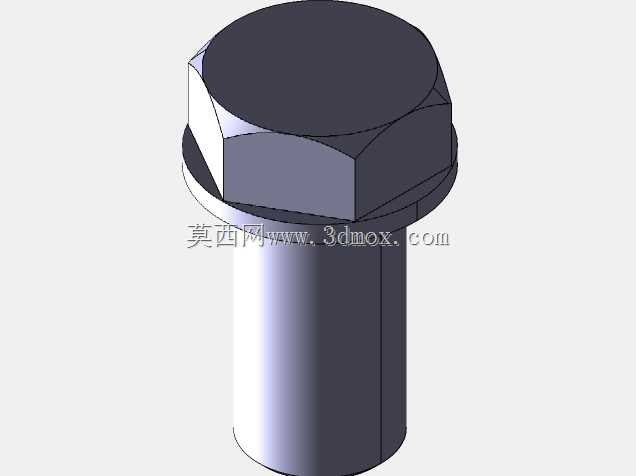

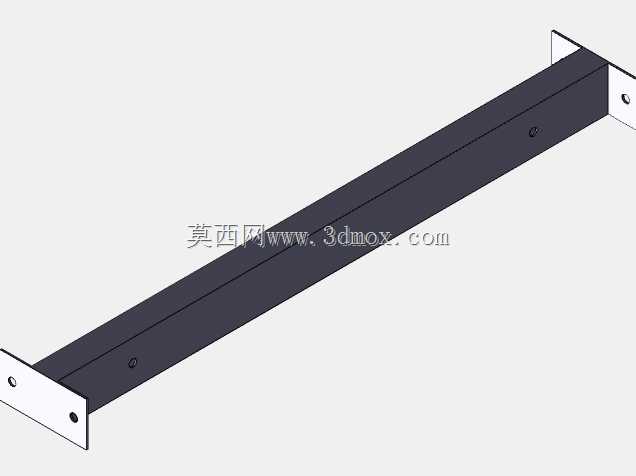

该双立柱支撑悬臂结构件，主要应用于自动化生产线旁侧物料承托、检测设备外置工位架设、轻型操作终端挂载等工业场景，可在设备主体侧边拓展出稳定的承载点位，避免额外占用地面安装空间，适配车间内紧凑布局的工位改造需求。结构整体采用H型截面主立柱搭配双侧平行副立柱的组合形式，主立柱承担主要竖向载荷，两侧副立柱分担偏载产生的倾覆力矩，顶部设置带沉头安装孔的方形法兰连接板，可通过螺栓直接与设备主体横梁或顶部钢结构框架锁固，底部设置带定位槽的接地板，可与地面预埋地脚或设备底座预留安装位配合，实现上下两端的双向固定，大幅提升整体结构的抗振性能。设计阶段优先考虑安装便捷性，所有安装孔位均采用统一规格的通孔设计，现场装配时无需二次扩孔，立柱主体的型材拼接处采用满焊工艺处理，焊后做端面铣平保证连接面的平面度，避免安装后出现应力集中导致的结构变形。从安装边界来看，整体结构的横向占用宽度控制在较窄范围内，可紧贴设备侧壁安装，不会干涉周边人员通行与物料转运路径，立柱的有效悬臂承载段长度经过载荷校核，在挂载额定重量的工位终端时，端部挠度控制在机械设计规范允许的范围内，不会出现终端晃动影响操作精度的问题。结构表面采用喷塑处理，可适配多数工业车间的防腐蚀、防磕碰使用需求，无需额外做表面防护处理即可直接投入使用。建模过程中对所有拼接焊缝、安装孔位的倒角、法兰面的贴合公差都做了还原，可直接用于装配干涉校验、安装工位模拟，也可作为同类支撑结构设计的参考原型，调整立柱长度、法兰孔位参数后即可适配不同的承载需求。
