模块化可堆叠CD收纳机架结构设计

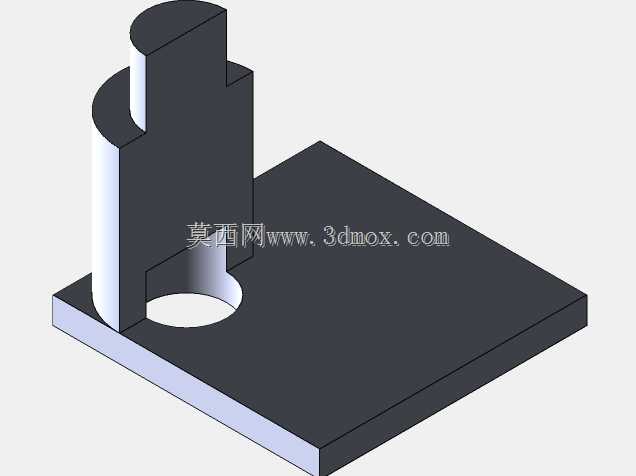

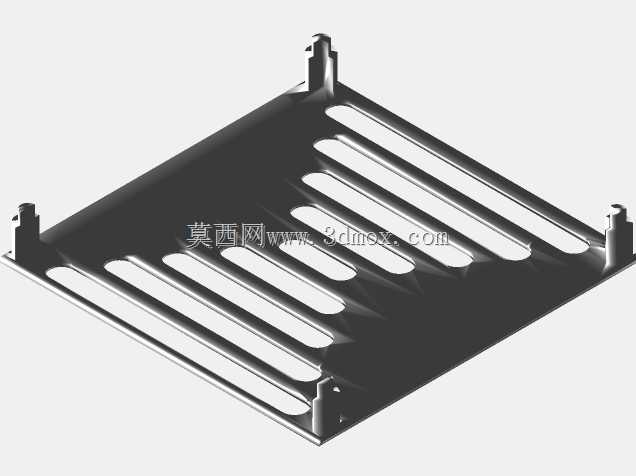

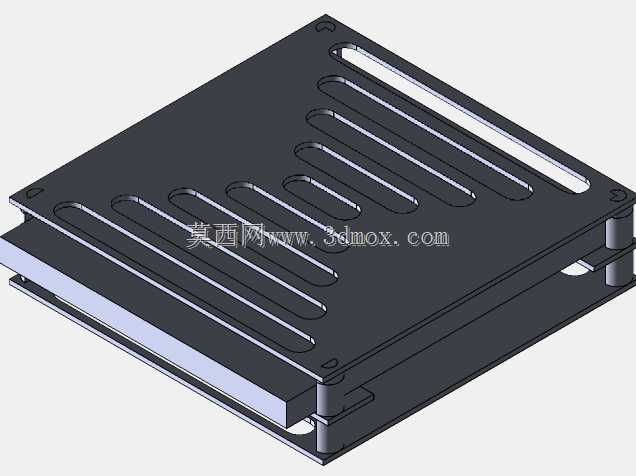

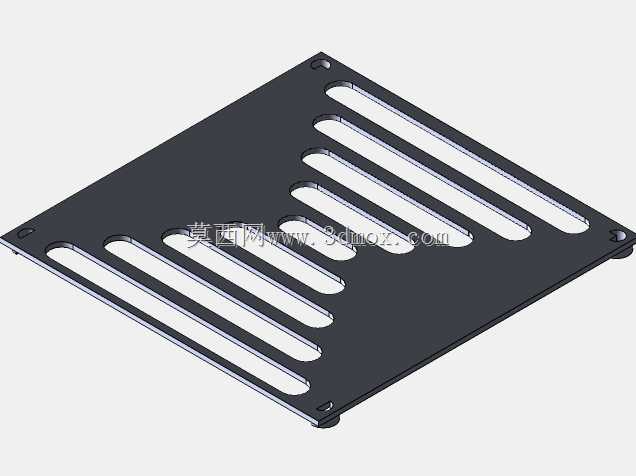

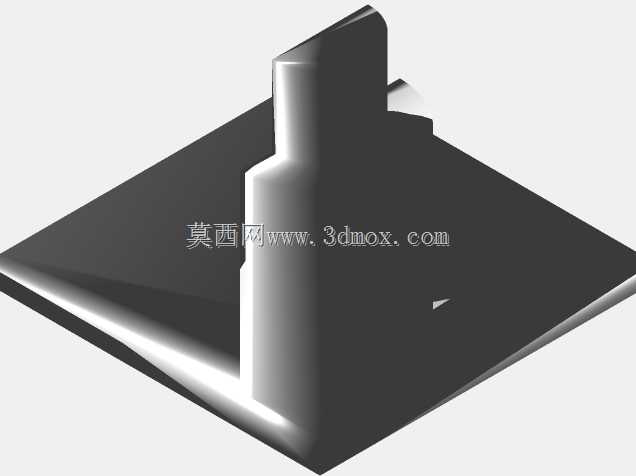

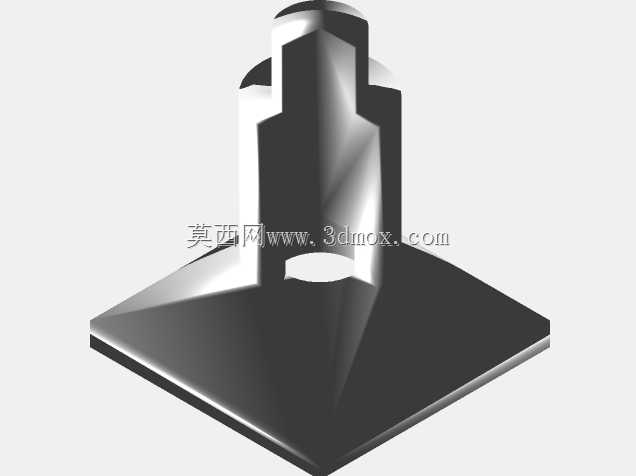

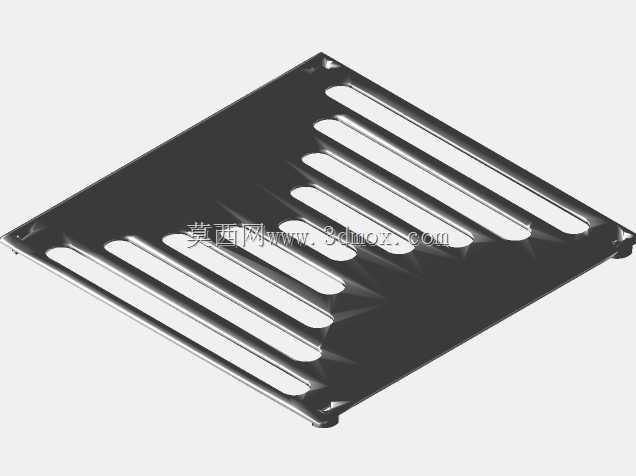

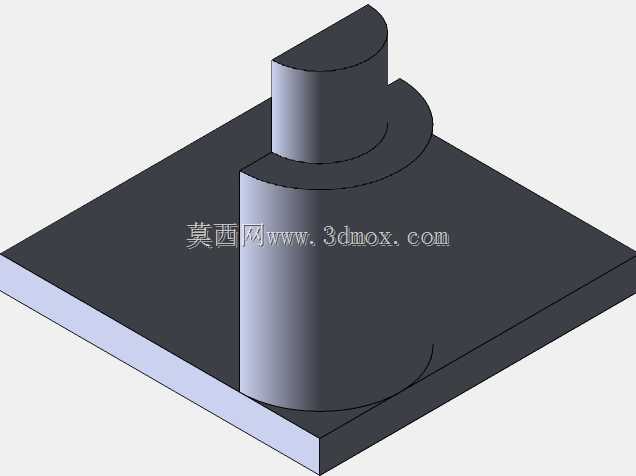

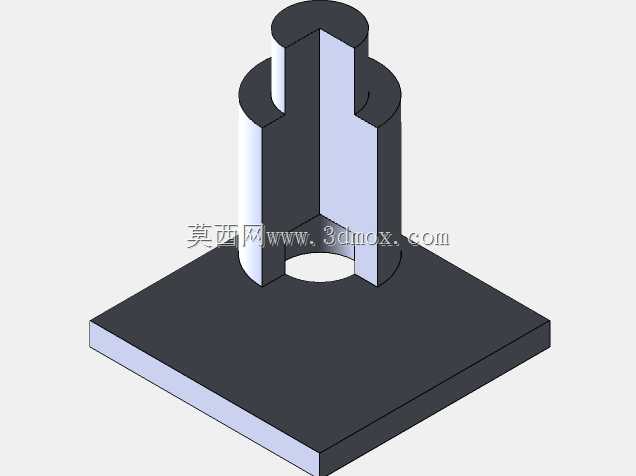

该模块化CD机架主要面向影音设备收纳、桌面置物、小型设备层架搭建场景，可用于家庭影音区CD碟片规整、工作室小型电子设备分层放置、机柜内部辅助隔层搭建等实际使用场景，解决传统固定层架容量不可调、空间适配性差的问题。从结构设计逻辑来看，机架主体采用薄型钣金冲压成型思路，主体承托面开设多组长条型通风槽，既减轻整体自重，也能避免层板积灰，同时为放置在层架上的小型发热设备提供基础散热通道，槽边做冲压翻边处理，提升薄板整体刚性，避免承托面受载后出现下凹变形。机架的四个角位设计有互锁堆叠卡扣结构，上下层机架可通过角位卡扣直接对位嵌合，无需额外紧固件即可完成多层拼接，用户可根据实际收纳需求自由增减层数，单层层间预留的高度空间适配标准CD盒竖直放置的尺寸需求，也可根据放置物品的高度灵活调整堆叠层数，适配不同的竖向安装空间。从安装边界来看，单层机架的外轮廓尺寸适配标准机柜内部的安装宽度，可直接嵌入标准影音机柜作为辅助隔层使用，也可独立放置在桌面作为开放式收纳架使用，角位卡扣的对位公差控制在0.2mm以内，多层堆叠后整体不会出现偏移晃荡，底部角位做防滑垫安装位设计，独立放置时可粘贴防滑胶垫，避免机架与放置面出现滑动移位。设计过程中优先考虑了加工便利性，整体结构无复杂曲面，所有特征均可通过冲压、折弯工序一次成型，无需后续焊接或二次机加工，量产时的加工效率较高，成型后的边角全部做倒圆角处理，避免安装和使用过程中出现锐边划伤的问题。承托面的载荷分布经过校核，单层可均匀承载10kg以内的物品，满足CD碟片、小型影音配件、桌面小型工具的放置承重需求，堆叠使用时整体重心始终保持在机架中心投影范围内，堆叠至6层时依然可保持稳定不倾倒，适配大多数家庭和工作室的竖向收纳空间高度。
