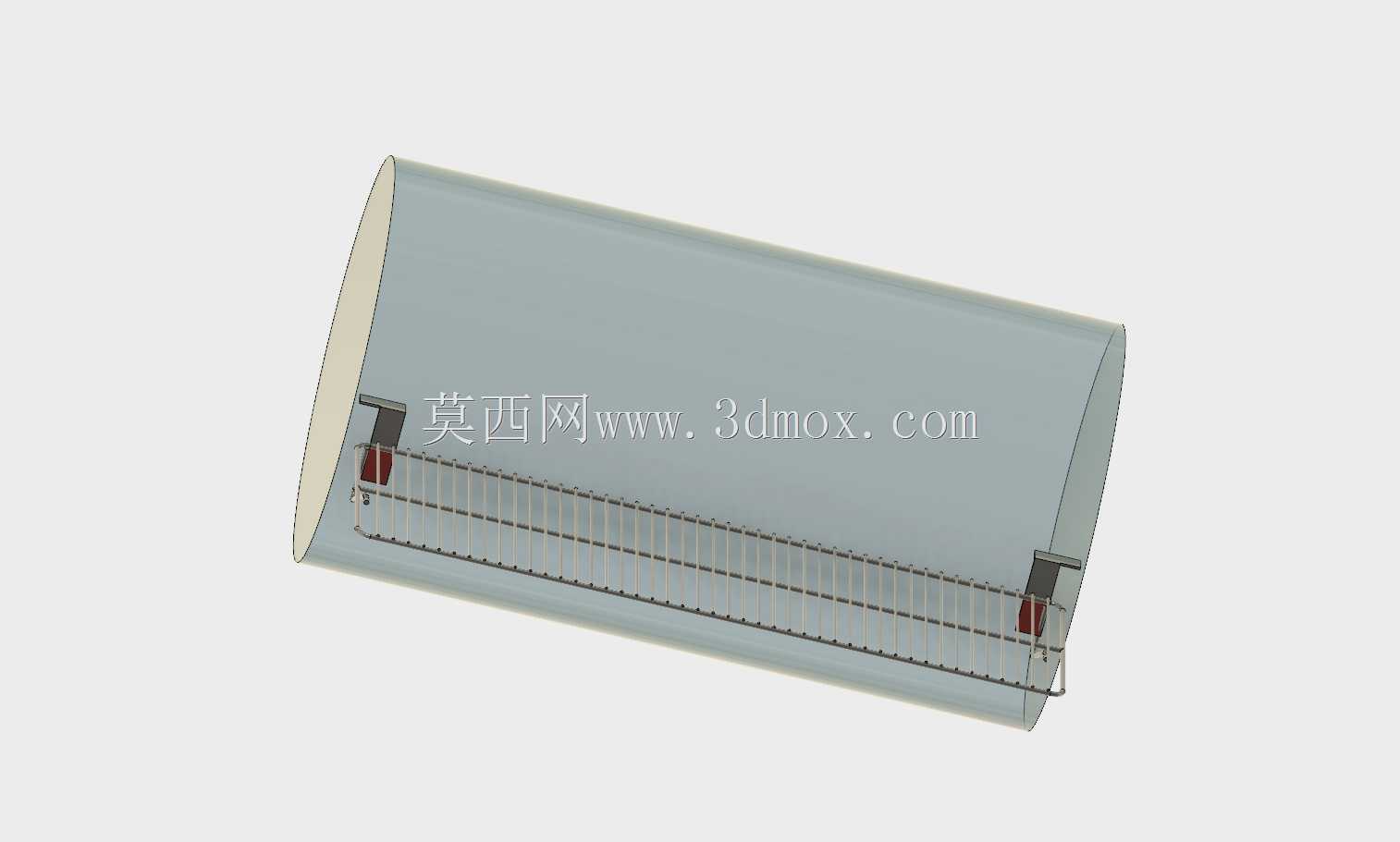

适配大Tex Traeger烤架的改进支撑铁扒架

户外熏烤作业场景中，圆筒型熏烤炉的内部承载构件长期面临高温形变、食材承重不均、清洁拆装不便等实际问题，这款适配大Tex Traeger烤架的改进型支撑铁扒架，正是针对原有配套扒架的使用痛点做的结构优化设计。从实际使用场景来看，这类铁扒架主要搭载于卧式圆筒熏烤炉内部，承担熏烤过程中食材承载、热量导流、油脂导排的核心作用，日常使用中需要同时耐受200-300摄氏度的持续高温、承载十余斤的整扇肋排或整禽食材，还要适配炉体内部的弧形安装边界，避免与炉壁、发热源、接油盘产生干涉。设计过程中首先考量的是安装边界适配，针对大Tex Traeger烤架的圆筒内壁弧度，扒架两侧的支撑固定座做了贴合弧面的卡位设计，不需要额外打孔改装炉体，直接依托炉体内壁原有卡位凸台即可完成固定，安装后整体架体与炉壁预留8mm的通风间隙，保证熏烤过程中热空气能够在架体四周循环，避免局部热量堆积导致食材烤焦。架体主体采用栅格结构设计，栅条间距设置为12mm，既能够保证小块食材不会从间隙掉落，又能让熏烟充分穿过栅格接触食材表面，同时栅条做了向下1.5度的微倾斜设计，烤制过程中析出的油脂会顺着倾斜栅条流向架体尾部的导油槽，直接滴入炉体下方的接油盘，减少油脂在架体表面的积留，降低明火起烟的概率。两侧的支撑构件做了加厚处理，相比原有配套扒架的支撑厚度提升2mm，在持续高温环境下的抗形变能力更强，满负载承载时架体中部的下挠量控制在1mm以内，不会因为长期承重出现架体塌陷、卡位脱落的问题。架体整体宽度适配炉体内径，安装后前后两端与炉门、炉尾排烟口预留足够操作空间，取放食材时不会剐蹭炉门密封结构，日常清洁时可以直接向上抬起取出架体，没有多余的锁扣结构阻碍拆装。栅条表面做了圆滑过渡处理，没有尖锐棱角，取放食材或者清洁时不会划伤防护手套，同时架体边缘与炉体内壁的间隙控制在5mm以内，避免烤制过程中食材边角卡入架体与炉壁的缝隙。从实际使用反馈来看，改进后的支撑结构解决了原有扒架高温下易变形、油脂导流不畅、安装卡位易滑脱的问题，在长时间熏烤作业中能够保持稳定的承载状态，热循环效率的提升也让食材受热均匀度有明显改善，不需要频繁打开炉门调整食材位置，能够更好维持炉内温度稳定，适配户外熏烤、商用小型熏烤作业的实际使用需求。
