金属条栅式置物隔层网架结构设计

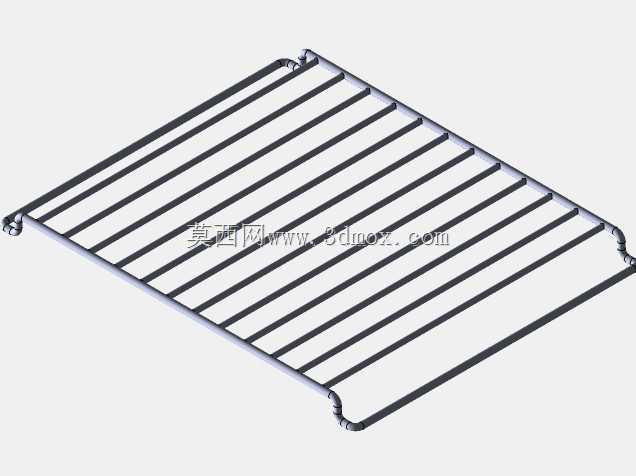

这类条栅式网架结构，在商用冷柜、烤箱、消毒柜以及工业物料置物柜中应用十分广泛，作为内部承载隔层使用时，既能够保证上下空间的空气流通，满足制冷、加热工况下的温度均匀性要求，也能避免细小杂物从层间掉落，同时相比整板式搁架拥有更轻的自重，降低对柜体内部支撑结构的载荷要求。从结构设计角度看，该网架采用等距平行排布的金属条作为主要承载筋条，筋条两端通过弯折成型的边框完成固定，边框处设置的弯折挂耳结构，可直接卡入柜体侧壁预设的支撑卡槽内，无需额外紧固件即可完成安装，拆装调整层间距时无需工具，适配不同高度物品的存放需求。设计过程中需要重点考量筋条的间距取值，若间距过大，放置小尺寸物件时容易出现倾斜卡滞，若间距过小则会提升材料成本、阻碍气流循环，常规家用及商用餐具、食材存放场景下，筋条间距控制在15-25mm区间即可兼顾承载与通透性要求。筋条本身采用圆截面金属线材弯折成型，表面做防锈镀层处理，圆弧形的表面不会划伤放置的物品，也不易积存污渍，日常清洁时可直接抽出冲洗，无清洁死角。安装边界方面，这类网架的整体外形尺寸需要匹配柜体内腔的净宽与净深，挂耳的外伸尺寸需要与侧壁卡槽的深度适配，安装后网架与柜体侧壁的单边间隙控制在2-3mm，既保证抽拉顺畅无卡滞，也不会因间隙过大导致网架放置后出现晃动。承载性能设计上，单根筋条的线径选取需要匹配额定承载要求，常规家用场景下3mm直径的碳钢线材即可满足单架15-20kg的均布载荷要求，商用重载场景可提升至4-5mm线径，同时在网架中部增设横向加强筋，避免长期承载后筋条出现永久下弯变形。边框处的弯折工艺需要控制弯折半径，避免线材弯折处出现应力集中断裂，挂耳位置的弯折角度需要保证与卡槽贴合度，防止网架放置后出现一侧倾斜的问题。这类网架除了柜体内部使用外，也可作为外置置物架的层板使用，搭配独立支撑框架后可用于车间工位旁的零散物料存放，镂空结构能快速沥水，适合放置清洗后的机械加工小零件，避免零件表面积水锈蚀。
