多层排布式工业机架悬臂支撑结构

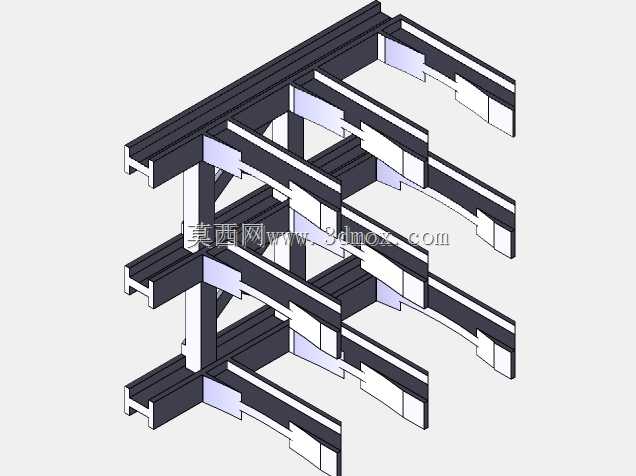

这类多层悬臂式机架结构，常应用在自动化生产线旁的物料暂存工位、分拣设备的侧边承载架，或是车间内工装夹具的悬挂安装基座场景中，核心作用是在不占用地面通行空间的前提下，提供分层的承载点位，满足不同高度位置的部件挂载、物料承托需求。从结构设计逻辑来看，整体采用H型型材作为主承重梁，竖向主立柱与横向悬臂梁之间通过斜向支撑件做三角加固，每一层悬臂都独立配置斜撑，将悬臂端的载荷直接传导至竖向主框架上，避免单根悬臂梁承受过大弯矩出现形变。设计过程中优先考虑了安装边界的适配性，竖向主框架的型材拼接面预留了标准的槽位，可直接与车间内现有铝型材立柱、设备侧装基面做螺栓固定，不需要额外焊接转接件；横向悬臂的排布间距参考了常规工业料盒、小型气动组件、检测探头的安装高度差，每层悬臂的伸出长度控制在合理范围内，既保证挂载空间充足，也不会因为伸出过长导致端部挠度超出工程允许值。结构的型材拼接处都做了止口定位设计，装配时不需要反复调校同轴度，现场安装效率更高，所有悬臂的承载面都保持同一水平度公差范围，避免挂载的工件、工装出现滑移。从实际使用场景出发，这类结构不需要做复杂的表面处理，型材本身的防腐性能就可以满足多数车间的工况要求，分层的设计也方便后续根据生产需求调整挂载点位，在不改动主框架的前提下就能增减悬臂数量，适配不同的生产工艺调整需求。结构的整体外轮廓方正，不会突出多余的尖锐边角，符合车间设备的安全防护要求，悬臂端部做了平齐处理，不会对过往的操作人员、物流转运设备造成剐蹭。
