型材拼接式物料承载运输机架结构

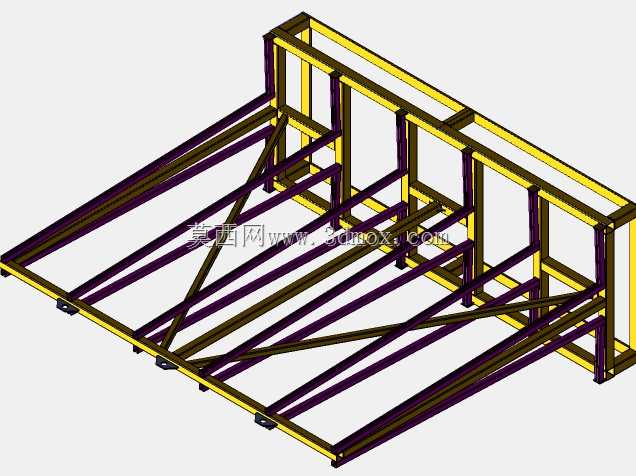

这类型材拼接机架主要面向车间内工位间物料转运、线边缓存物料承载场景，多用于承载带玻璃面板、电控操作台类的规整物料，适配车间内部手动液压叉车、AGV小车的托举转运需求，避免物料直接堆叠产生的磕碰、划伤问题。从结构设计来看，整体采用矩形管材作为主承载梁，底部框架沿长度方向布置多根纵向承托梁，每根梁的下端预设叉车叉取让位空间，同时在底部框架的四个角及中间受力节点处焊接加厚安装块，安装块上预钻固定孔，既可以用来安装防滑橡胶垫实现静置放置时的防滑定位，也可以加装脚轮组件转换为移动周转架，适配不同的车间物流流转需求。侧部的立式框架采用横竖型材交叉焊接的结构，斜向布置的加强筋连接底部主横梁与侧部竖梁，形成稳定的三角受力结构，避免转运过程中受急停、路面颠簸影响出现框架变形，侧架的高度根据所承载物料的侧边防护需求设定，既能够挡住物料防止侧滑掉落，又不会遮挡物料的取放操作空间，方便作业人员从侧面直接搬取物料。设计过程中优先考虑了受力传递路径，物料放置后的重力通过底部纵向梁均匀传递到周边的主框架梁上，再通过底部的支撑块或脚轮传递到接触面，斜撑的布置完全避开了叉车叉取的作业空间，不会出现叉齿碰撞框架的问题，所有型材的拼接处都采用满焊处理，焊后打磨平整避免毛刺划伤作业人员或物料表面。安装边界方面，底部框架的外轮廓尺寸适配标准托盘的放置尺寸，既可以单独作为周转载具使用，也可以直接放置在标准托盘上配合整托转运，侧架的上部预留了绑带安装挂点，转运较重物料时可以穿过绑带固定物料，进一步提升转运过程的稳定性，框架整体的表面处理预留了喷涂或镀锌的工艺余量，不会因为涂层厚度影响后续配件的安装适配。
