十字布局齿条齿轮V形导向传动机构

项目分类:3D模型 发布时间:2021-08-17 ID:234402
  • 十字布局齿条齿轮V形导向传动机构

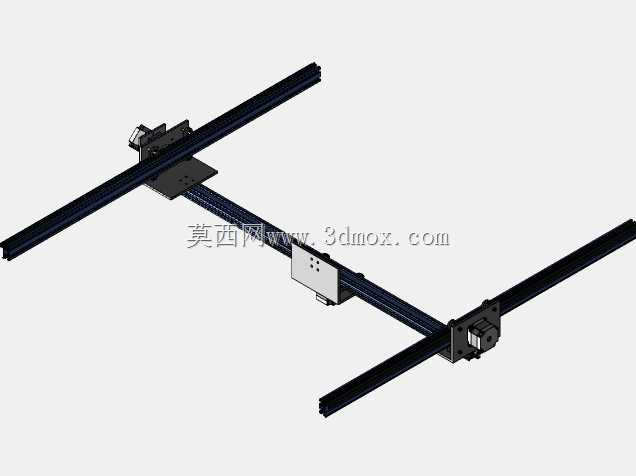

这套十字排布的齿条齿轮V形导向传动结构,在非标自动化设备的点位移栽场景中应用十分普遍,常见于桌面级小型作业设备的XY轴运动单元搭建,比如PCB板点胶工位的工件移位、小型零件视觉检测的载具驱动、轻型装配工位的执行件换位,都能看到这类结构的实际落地。区别于常规同步带传动的滑台结构,这套传动组件采用金属V形轮搭配配套导轨的导向形式,配合齿条齿轮的啮合传动,在长行程传动场景下不会出现同步带用久了拉伸松弛丢步的问题,传动刚性更足,适合需要稳定传递中等负载的直线运动场景。从结构设计逻辑来看,两根直线导轨呈90度正交布置,下层导轨作为X向运动的基准载体,上层导轨的安装滑座通过齿轮与下层导轨侧装的齿条啮合,驱动电机安装在下层滑座侧端,输出轴直连驱动齿轮,转动时即可带动整个上层导轨组件沿X向平稳移动;上层导轨的移动滑座同样搭载一组齿轮齿条啮合副,可带动末端安装的作业负载沿Y向移动,两个运动轴的行程可根据实际设备的作业范围灵活裁切导轨与齿条长度,适配不同的工位布局需求。导向部分采用的V形金属滚轮与导轨V形滚道配合,相比滚珠直线导轨,这类V形导向结构对车间内的粉尘、切削碎屑容忍度更高,滚轮滚动时可将滚道表面的杂物直接刮除,不会像滚珠导轨那样因异物进入滚道造成卡顿、磨损加剧的问题,日常维护仅需定期清理滚道、涂抹少量润滑脂即可,维护成本更低。安装边界方面,导轨采用标准工业铝型材作为基体,安装孔位遵循通用铝型材的槽距标准,可直接通过T型螺栓固定在设备的铝型材框架上,无需额外加工定制安装底板;齿轮与齿条的啮合间隙可通过滑座上的偏心调节轮进行微调,装配时无需高精度配磨安装面,普通装配人员即可通过调整偏心量将啮合间隙控制在合理范围,降低了整机组装的精度要求。滑座上预留了多组标准安装螺纹孔,可直接搭载气动夹爪、点胶阀、检测相机等常见的末端执行元件,安装孔位兼容多数工业标准作业部件的安装尺寸,无需额外设计转接板。整套结构的运动阻力小,V形滚轮与导轨为线接触滚动摩擦,传动效率高,搭配步进电机即可实现稳定的低速大扭矩传动,高速运行时也不会出现明显的振动与噪音,适合在中小型自动化设备中作为基础运动单元使用,设计时可根据负载重量调整滚轮的预紧力,平衡运动顺滑度与结构刚性,兼顾不同负载等级的使用需求。
