工业储能用铅电池组承载支架结构设计

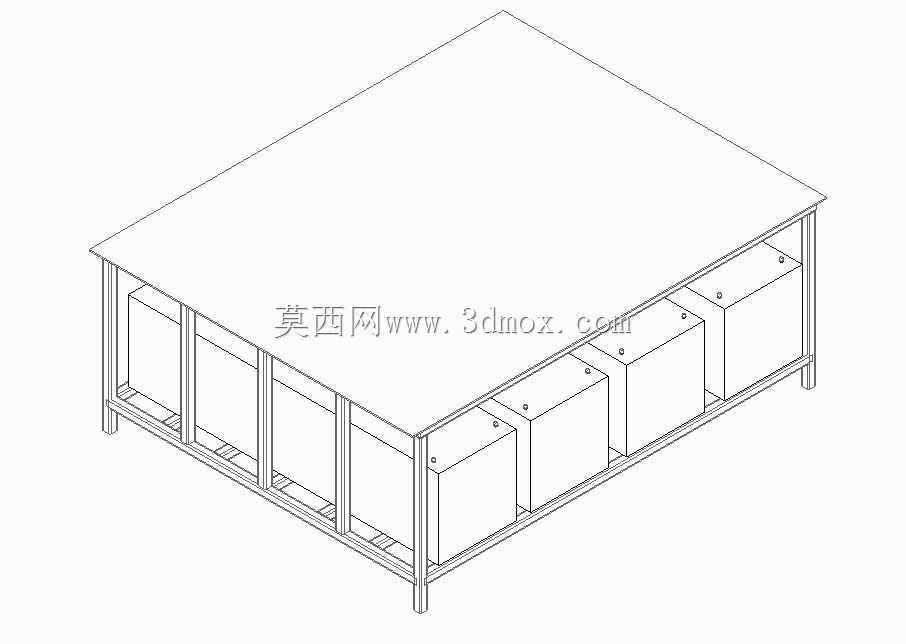

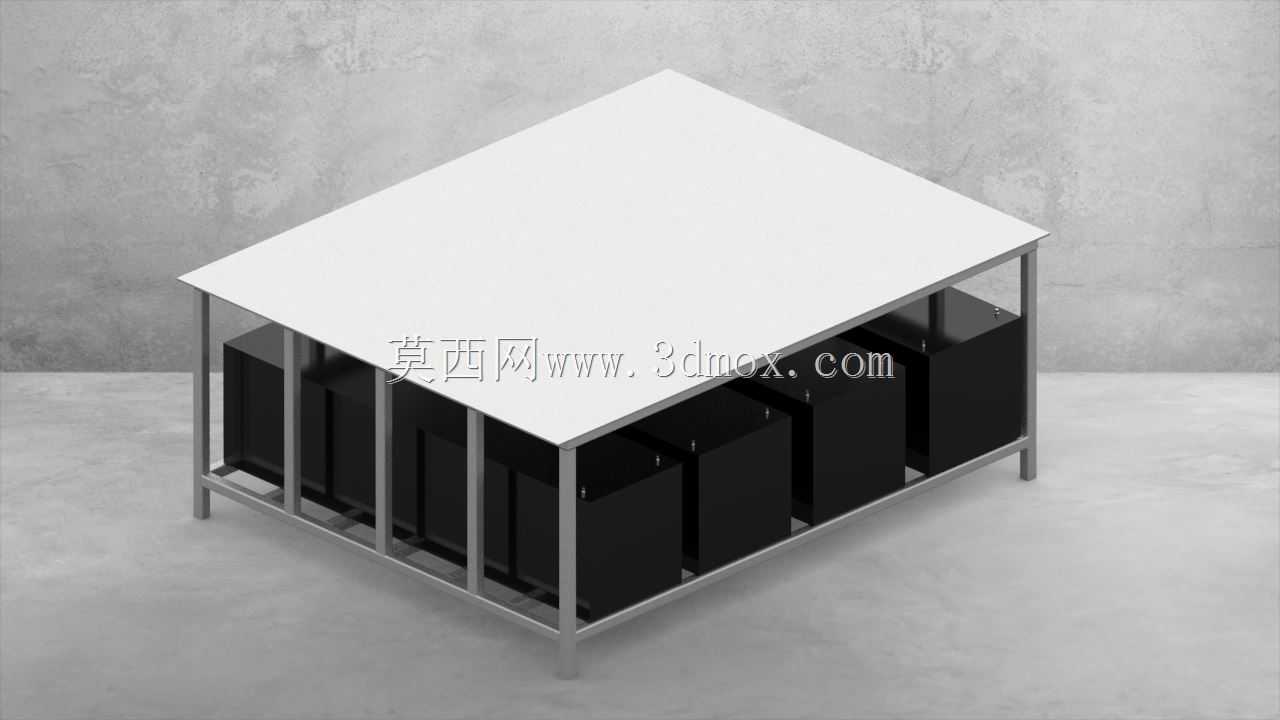

这款铅电池组承载支架，主要面向中小型工业后备储能、机房不间断供电配套场景设计，核心作用是为多组铅蓄电池提供稳定的分层承载与规整排布支撑，解决铅电池自重较大、排布零散、运维不便的实际工程问题。从结构设计逻辑来看，整体采用方管焊接成型的框架式结构，顶部设置整面平整的金属盖板，既可以作为上层操作的临时置物平面，也能对下方排布的电池组起到顶部防护作用，避免运维过程中工具、杂物掉落砸损电池壳体。框架的竖向支撑腿与横向连接梁采用等截面方管选材，通过满焊连接形成刚性整体，所有支撑腿底部预留水平调节的安装余量，可适配地面存在轻微不平整的安装场景，避免框架受力不均产生形变。电池排布区域设置竖向分隔肋条，将内部承载空间均匀划分为四个独立的电池放置位，每个放置位的尺寸匹配常规工业铅电池的外形边界，侧边预留10mm左右的操作间隙，方便电池的推入、取出以及接线端子的接线操作，同时分隔肋条可对电池起到侧向限位作用，避免设备运行过程中电池出现移位、相互挤压的问题。框架底部的横向承托梁采用加密排布，每块电池的底部至少有两根横向梁提供支撑，受力点均匀分布在电池底部的加强筋位置，避免长期承载过程中电池壳体因局部受力过大产生变形漏液。整体框架的外形尺寸适配常规机房电池柜的内部安装边界，也可独立放置在配电间、储能舱的平整地面使用，顶部盖板的高度符合人体站立操作的舒适区间，运维人员无需过度弯腰即可完成电池的状态检查、接线紧固等日常操作。结构设计过程中充分考虑铅电池的大自重特性，所有承重部位的管材壁厚均经过承重校核，单格承载冗余量满足单组电池满重1.5倍的承重要求，框架整体做防锈防腐的表面处理，可适配配电间、地下机房等存在轻微潮湿的使用环境。侧边的框架结构预留了线缆走线的间隙，电池组的连接线缆可沿框架侧边规整排布，避免线缆杂乱堆积在电池顶部影响散热，同时框架的开放式结构设计可保证电池组工作过程中的自然通风散热，减少热量堆积对电池使用寿命的影响。
