车载12V蓄电池固定承载托盘组件

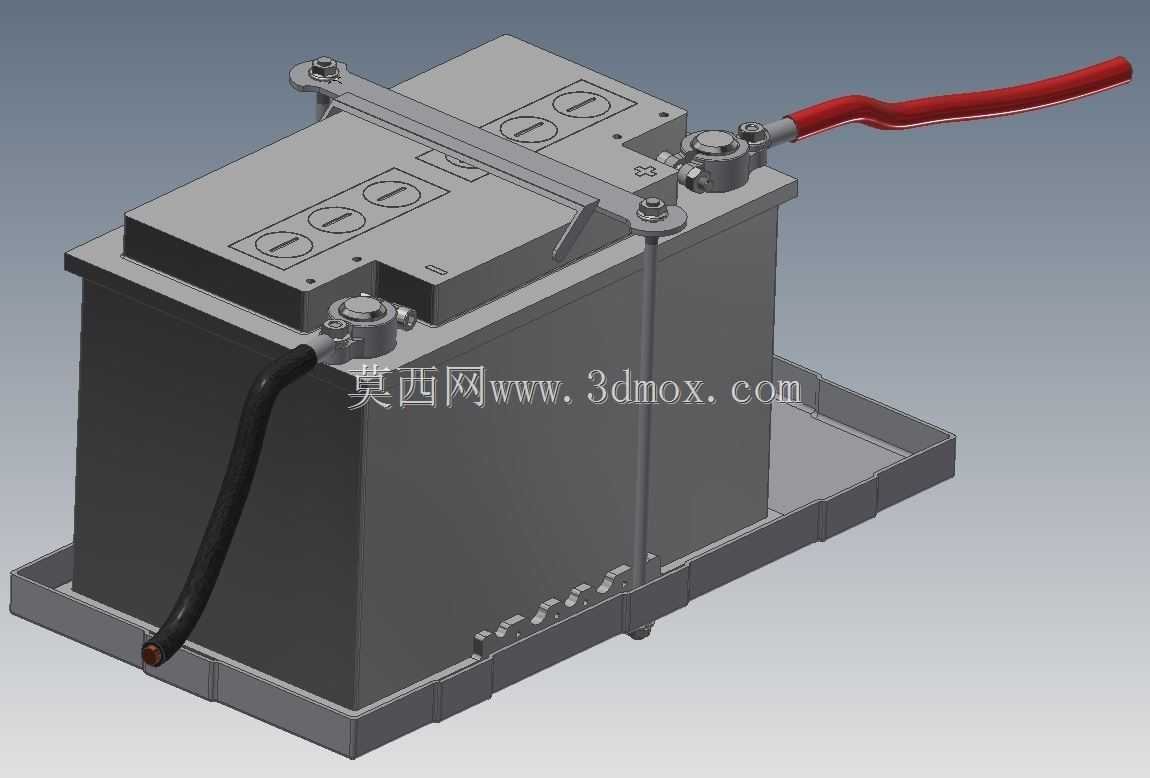

这套组件的核心应用场景集中在乘用车辆的前舱动力配电区域，作为车载低压供电系统的核心承载固定结构，需要同时兼顾蓄电池的限位防护、走线规整、运维拆装便利性三类核心需求。实际装车使用时，托盘首先承担蓄电池的承重功能，底部一体成型的围边结构刚好卡入蓄电池底部的凸缘，避免车辆行驶过程中加减速、过颠簸路面时电池出现横向窜动，围边内侧预留的导流槽可以将意外渗漏的电解液引导至指定排液位置，避免腐蚀舱内其他金属构件。上方的压紧固定结构采用跨接式压条设计，两端通过带铰接结构的锁止件与托盘侧边的安装立柱连接，不需要完全拆卸紧固件即可完成压条的翻转开合，日常更换蓄电池时可以大幅缩减拆装工时，压条与电池上盖接触的位置预留了缓冲垫安装位，避免硬接触压坏电池上盖的注液盖与接线端子区域。接线端子的固定座集成在压条两端的铰接座旁，正负极接线端分别对应红黑两根出线的走向预留了走线卡槽，线束可以顺着卡槽规整排布，避免与周边发动机附件、散热管路出现干涉磨损。从安装边界来看，托盘底部的安装孔位完全匹配对应车型前舱的电池安装位凸台，整体外轮廓尺寸避开了周边的制动总泵、保险盒、冷却水管路的布置空间，托盘侧边预留的扎带固定位可以将电池出线与周边线束捆扎固定，避免车辆振动时线束晃动磨损端子。设计过程中优先考虑了整车振动工况下的结构强度，托盘底部的加强筋沿着电池承重方向排布，在不增加整体壁厚的前提下提升了托盘的抗形变能力，压条采用变截面设计，中间位置厚度略大于两端，平衡压紧力分布的同时控制整体重量。实际运维场景中，这套结构不需要额外借助专用工具即可完成电池的拆装更换，铰接式的锁止结构带有防松卡扣，避免长期振动后压条出现松脱，托盘与车身安装面之间预留了缓冲垫安装间隙，可以过滤行驶过程中传递到电池的高频振动，延长蓄电池的使用寿命。
