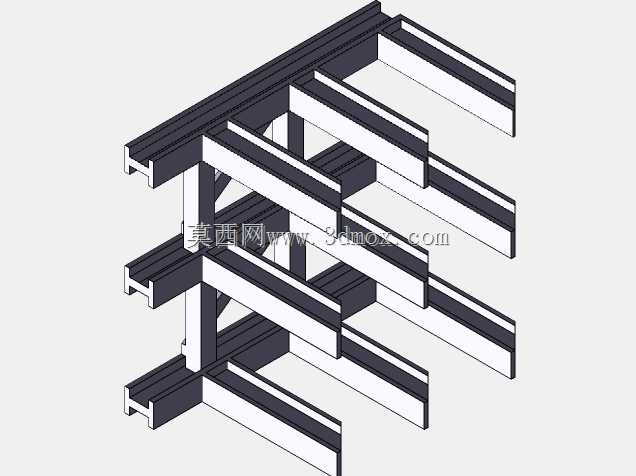

多层承载式工业机架悬臂支撑结构

这类悬臂式机架结构多应用于生产车间物料暂存、生产线旁工装挂载、轻型作业工位的承载支撑场景，区别于落地式全支撑机架，悬臂结构可在单侧留出充足的通行与操作空间，适配车间通道旁、设备侧边的狭窄安装区域，避免支撑立柱占用作业面的问题。从结构设计逻辑来看，整体采用H型钢作为主受力构件，主立柱沿垂直方向布置，承担所有悬臂段传递的竖向载荷与偏载力矩，每层悬臂梁与主立柱采用刚性连接，相邻悬臂层之间设置斜向加强筋，抵消悬臂端受载产生的扭转应力，避免长期受载后悬臂端出现下挠变形。每层悬臂的外伸长度经过载荷匹配设计，外伸段的型钢截面选型随承载层级调整，靠近立柱根部的位置做了加劲板补强，应对应力集中问题，悬臂端部做了切角处理，避免尖锐边角对作业人员造成磕碰，也方便物料沿悬臂方向取放。安装边界方面，主立柱底部预设了地脚连接孔位，可通过膨胀螺栓与车间混凝土地面固定，也可搭配底部连接横梁与相邻机架组成连续排布的存储支撑系统，单组机架的层间距可根据实际挂载的物料尺寸调整，相邻悬臂的横向间距预留了足够的操作余量，取放物料时不会与相邻层构件发生干涉。实际使用中，这类结构可承载长条形型材、工装夹具、轻型加工件等物料，悬臂的开放式结构相比封闭货架更适合长尺寸物料的存取，不需要从货架端部穿入，可直接从侧向完成物料装卸，大幅提升狭长物料的周转效率。设计过程中需要重点核算主立柱的抗倾覆力矩，尤其是最上层悬臂满载时的整体稳定性，斜撑的布置角度经过受力优化，在不占用过多层间空间的前提下最大化提升结构刚性，所有型钢连接位置均采用满焊工艺要求，避免长期交变载荷下焊缝开裂，构件表面预留了涂装工艺余量，可根据车间环境做防锈、防腐涂装处理，适配不同工况的使用需求。
