减压阀配套U型金属安装防护钣金结构

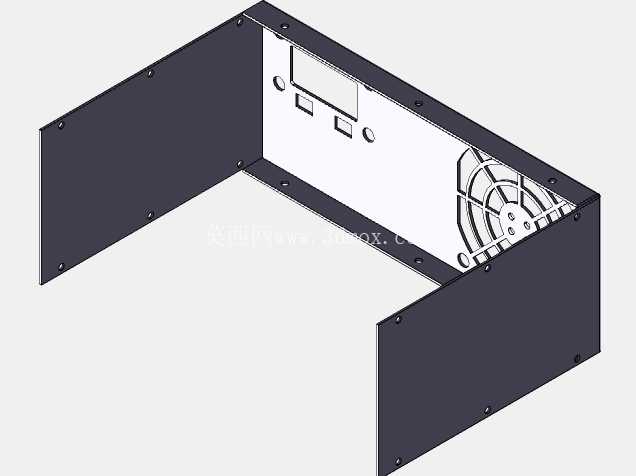

　　这款钣金结构件是工业减压阀配套的安装承载与防护部件，主要应用在工业流体控制管路系统中，作为减压阀组件的外围安装固定与防护结构，适配气动、液压管路的减压阀安装场景，在车间气源处理单元、液压动力站阀组安装区、工业设备流体控制舱内都能见到这类结构的实际应用。从结构形态来看，整体采用U型折弯成型的钣金主体，三个立面形成半包围的防护空间，既可以为内置的减压阀组件提供物理防护，避免车间内的杂物磕碰、管线剐蹭损伤阀件本体，也能预留出足够的操作空间，方便后期对减压阀进行压力调节、管路接驳、维护检修等操作。

　　设计过程中，首先考虑的是安装边界的适配性，三个立面的折弯边都预留了规则排布的安装孔位，这些孔位的位置精度直接决定了阀件安装后的同轴度，孔位采用冲压成型，孔边做了去毛刺处理，避免安装时划伤密封件或者操作人员。其中一个立面预留了矩形的接口避让槽与圆形的固定孔位，这个位置是专门对应减压阀的调节端、压力检测接口的安装位置，避让槽的尺寸刚好可以让调节旋钮、检测接头伸出钣金外，不需要额外拆卸钣金就能完成压力校准、压力值检测的操作，大幅降低后期维护的拆装工作量。同一立面还预留了风扇安装位，带格栅的安装结构可以适配标准尺寸的轴流散热风扇，当减压阀应用在连续高压工况、环境温度较高的车间场景时，加装散热风扇可以加速阀组周边的空气流通，避免阀件因为长时间工作温升过高导致密封件老化加速、压力控制精度下降的问题。钣金的折弯半径根据板材厚度做了适配，避免折弯处出现应力集中导致的板材开裂，折弯边的垂直度控制在合理公差范围内，保证安装后各个面的平行度与垂直度，不会出现阀件安装后倾斜、管路对接错位的问题。

　　板材选用常规的冷轧钢板，表面做喷塑处理，具备基础的防锈防腐蚀能力，可以适配多数常规工业车间的使用环境，如果应用在有腐蚀性介质的化工场景，也可以更换为不锈钢板材做对应折弯加工，结构本身不需要做大幅修改就能适配不同材质的加工需求。从安装逻辑来看，这款钣金件既可以通过侧边的安装孔直接固定在设备的安装面板、机架型材上，也可以作为独立的阀组安装基座，先将减压阀、配套的过滤器、接头等组件预先安装在钣金内部形成集成阀组，再整体吊装固定到管路系统中，这种预组装的方式可以大幅减少现场安装的工作量，也能在车间装配环节就完成阀组的压力测试、密封性检测，避免现场安装后出现泄漏需要反复拆装的问题。

　　结构设计上没有多余的冗余特征，所有的开孔、折弯都服务于实际安装与使用需求，半开放的U型结构相比全封闭的壳体，既保留了防护能力，又大幅减轻了整体重量，同时不会遮挡阀件的泄漏观察点，日常巡检时可以直接观察到阀件各个接口的密封情况，出现介质泄漏时可以第一时间发现处理。各个安装孔的间距都匹配常规减压阀的安装尺寸标准，不需要对阀件本身做额外的改装就能直接适配，降低了阀组集成的改造成本。钣金边缘都做了折边处理，没有裸露的锐边，避免安装和维护过程中造成割伤风险，细节处理符合工业设备的安全设计要求。
