可调变压器专用L型安装固定支架结构

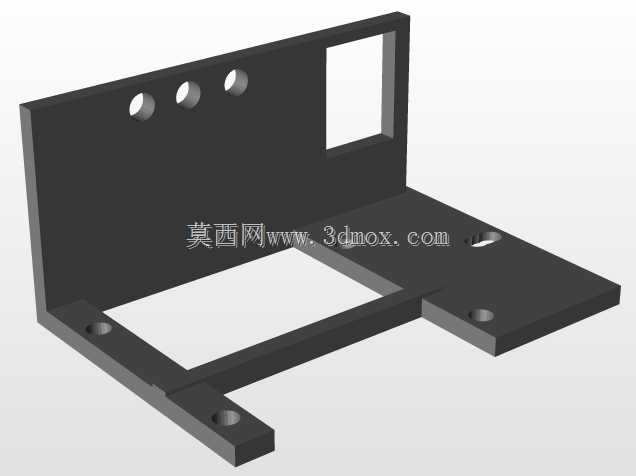

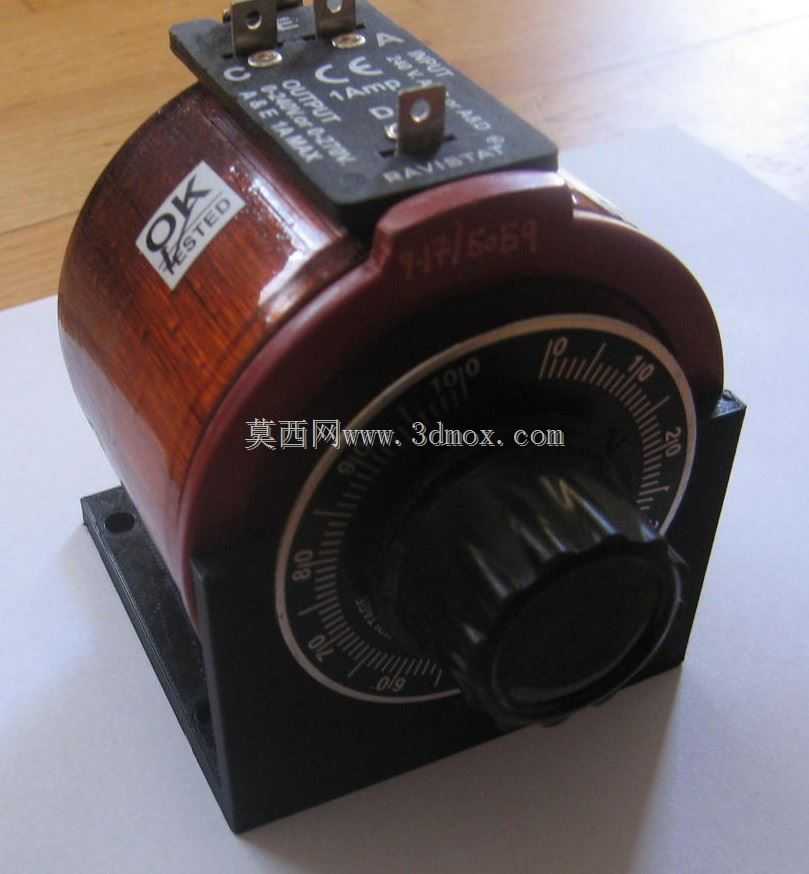

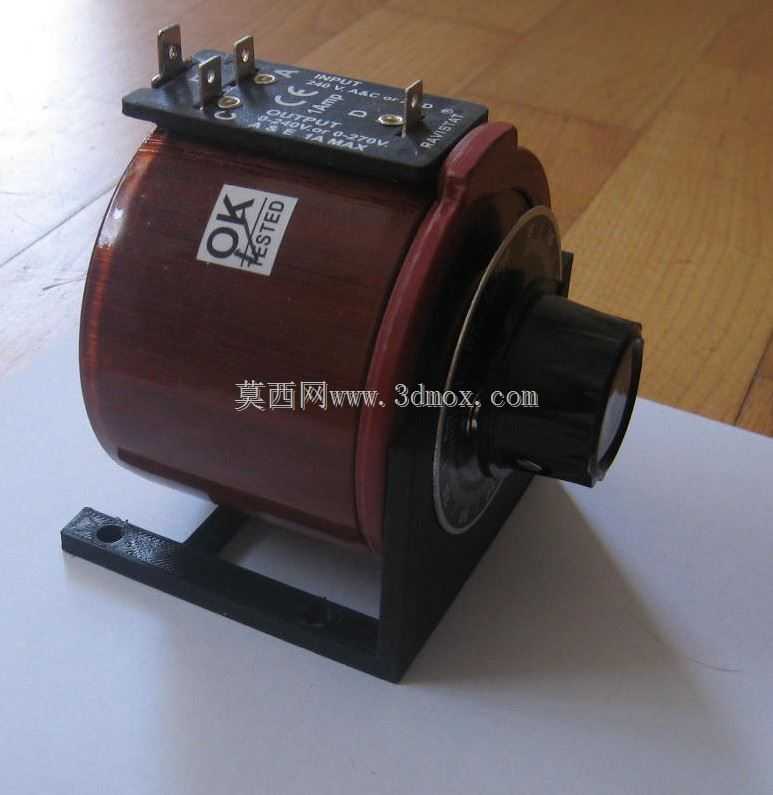

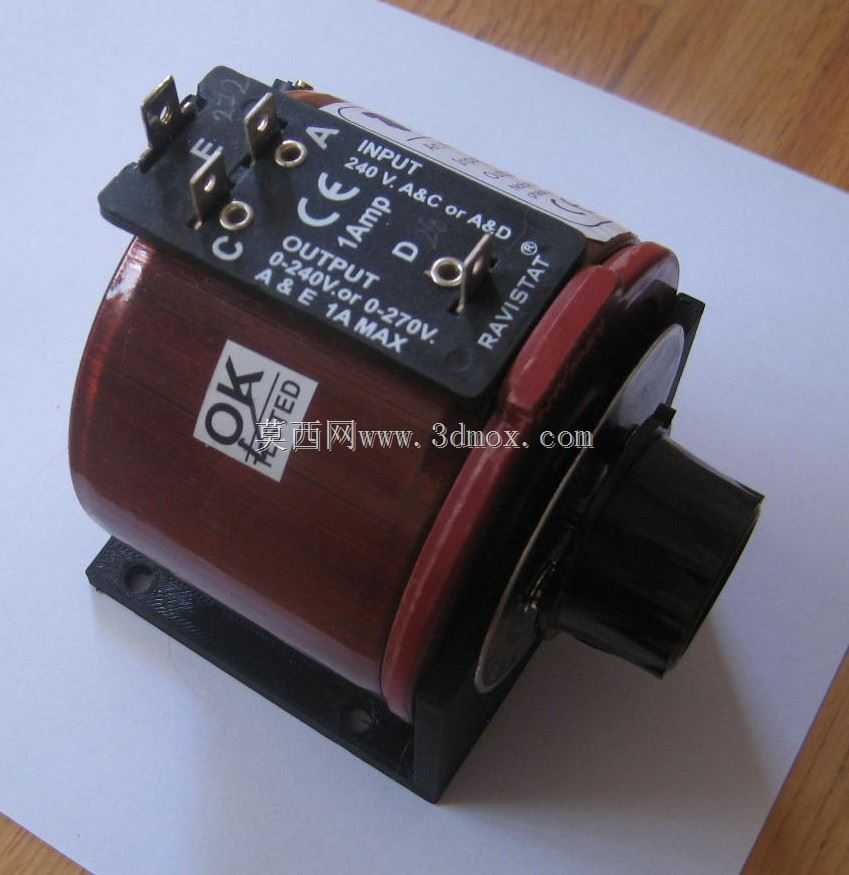

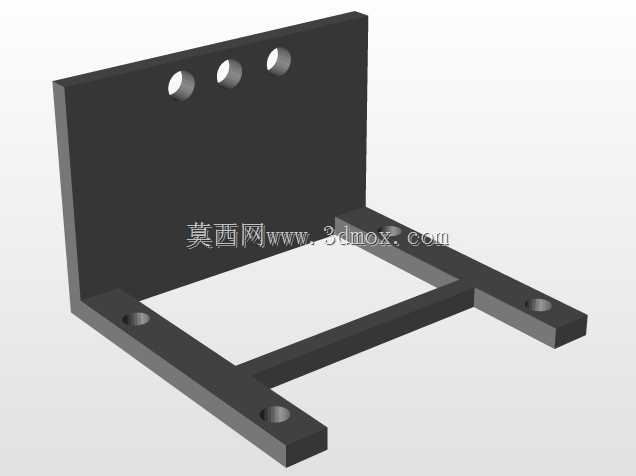

这款支架是面向小功率可调调压装置开发的专属安装承载构件，主要适配额定参数230/0-260V、1A规格的桌面式可调变压器使用，常见于实验室调压供电、小型电子设备调试工位、小家电维修测试台这类需要灵活调整输出电压的场景，用来承托固定调压单元，避免设备直接放置在台面出现移位、接线拉扯松脱的问题，同时规整设备安装空间，让工位布线更整洁。从结构设计来看，整体采用L型折弯的一体式钣金构型，垂直立板与水平承载板为一体化加工成型，没有额外拼接焊缝，结构刚性更稳定，长期承载不会出现拼接位变形松垮的问题。垂直立板上开设三个等距排布的圆形通孔，是用来对应变压器本体的安装固定孔位，安装时可以从外侧穿入紧固件将变压器主体锁紧在立板上，立板右上角预留的方形镂空窗口，是为了避让变压器侧面伸出的调压旋钮或者接线端子，避免安装时出现结构干涉，不用额外在现场对支架进行切割修配。水平承载板做了不对称的缺口式设计，中间大面积镂空一方面是为了减轻支架整体重量，降低材料消耗，另一方面是给变压器底部的散热结构留出空气流通空间，避免设备运行时热量在支架与设备接触面堆积，影响调压装置的长期运行稳定性；承载板上分散开设的多个沉孔，分别对应不同的安装固定需求，靠近立板根部的两个沉孔用来将支架整体锁紧在工作台面或者设备机柜的安装梁上，延伸臂上的沉孔则可以用来固定配套的接线端子排或者小型保险座，不用额外加装固定片。设计时充分考虑了安装边界的适配性，整体外轮廓尺寸控制紧凑，不会占用过多台面安装空间，垂直立板的高度刚好匹配对应型号变压器的安装孔位高度，不会出现孔位错位、设备安装后倾斜的问题；所有开孔的位置度公差控制在合理范围，普通钳工按照常规安装流程即可完成装配，不需要额外做配钻修磨。承载板的折弯处做了微小的圆角过渡，避免应力集中导致长期受力出现折弯处开裂的问题，所有外露边缘都做了钝边处理，安装时不会划伤操作人员的手部或者设备的接线外皮。这类支架虽然属于小型配套结构件，但在实际应用中直接影响调压设备的安装稳定性与使用安全性，设计时没有多余的装饰性结构，所有构型都服务于安装固定、避让干涉、辅助散热的实际功能需求，没有冗余设计，加工时可以直接采用常规钣金下料、折弯、冲孔工艺完成，加工成本低，批量生产的一致性好，适合配套对应规格的可调变压器做标准化安装配件使用，也可以参考该结构调整孔位尺寸适配其他相近规格的小型电气设备安装需求。
