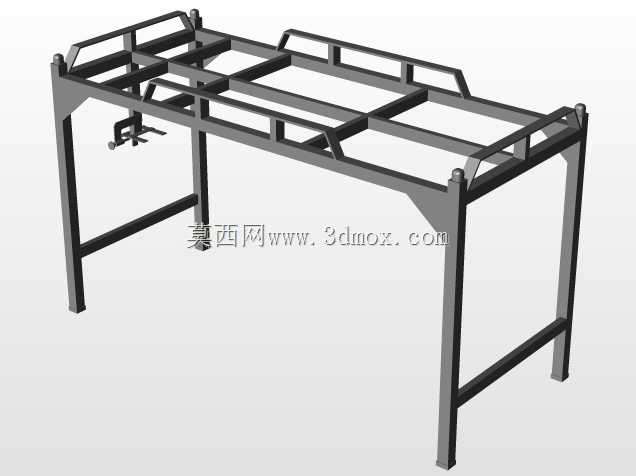

农场作业拖拉机组装承载机架结构

这款机架是农用拖拉机适配农场作业场景的核心承载构件，主要承担动力总成挂载、作业机具连接、整机载荷传递的核心作用，在田间作业、农场转运等工况下，需要承受动力单元振动、田间颠簸冲击、挂载农具作业反力等多重载荷，结构设计的合理性直接决定拖拉机整机的作业可靠性与使用寿命。从结构设计思路来看，整体采用矩形管材拼焊的框架式结构，摒弃了复杂的铸件拼接方案，兼顾了结构强度与自重控制，框架主梁沿整机长度方向贯通布置，横梁按照挂载点位的载荷分布做不等距排布，在动力安装位、悬挂连接位等应力集中区域，额外增设了斜向加强筋与局部加厚衬板，避免长期交变载荷下出现焊缝开裂、结构变形的问题。机架的支腿高度经过适配性设计，预留了足够的离地间隙，能够满足农田作业时跨越田埂、避开作物残茬的通行需求，同时支腿底部的安装基准面做了铣平处理，保证行走轮系、前后桥安装时的平面度公差，减少装配应力带来的早期损耗。机架上部的框架结构预留了多组标准化安装孔位，可适配不同规格的燃油箱、液压油箱、驾驶台支架的安装需求，前端预留的挂接结构可兼容推土铲、前置撒肥机等前置农具的挂载，侧部的安装支座可固定液压管路固定卡扣、线束走线槽，避免作业过程中管线被作物剐蹭、被泥水侵蚀。在安装边界设计上，机架整体宽度控制在常规拖拉机轮距的匹配范围内，不会超出行走轮的外侧轮廓，避免田间转向时与作物、田埂发生剐蹭，纵向长度兼顾了前后桥的安装距与后悬挂的作业行程，不会出现后悬挂农具提升时与机架发生运动干涉的问题。焊接工艺上所有主焊缝均采用连续满焊设计，焊后做去应力处理，减少焊接变形带来的装配误差，管材的选型根据不同位置的载荷大小做差异化匹配，主梁采用壁厚更大的矩形管，次要辅梁采用稍薄的管材，在保证整体结构强度满足1.5倍额定载荷静强度测试要求的前提下，尽可能控制机架自重，降低整机的无效负载，提升燃油经济性。机架左侧预留的操作机构安装位，可适配离合操纵、液压输出控制等杆件的安装，安装孔位采用长圆孔设计，可在装配时做小范围的位置调整，补偿零部件的加工公差，降低装配难度。
