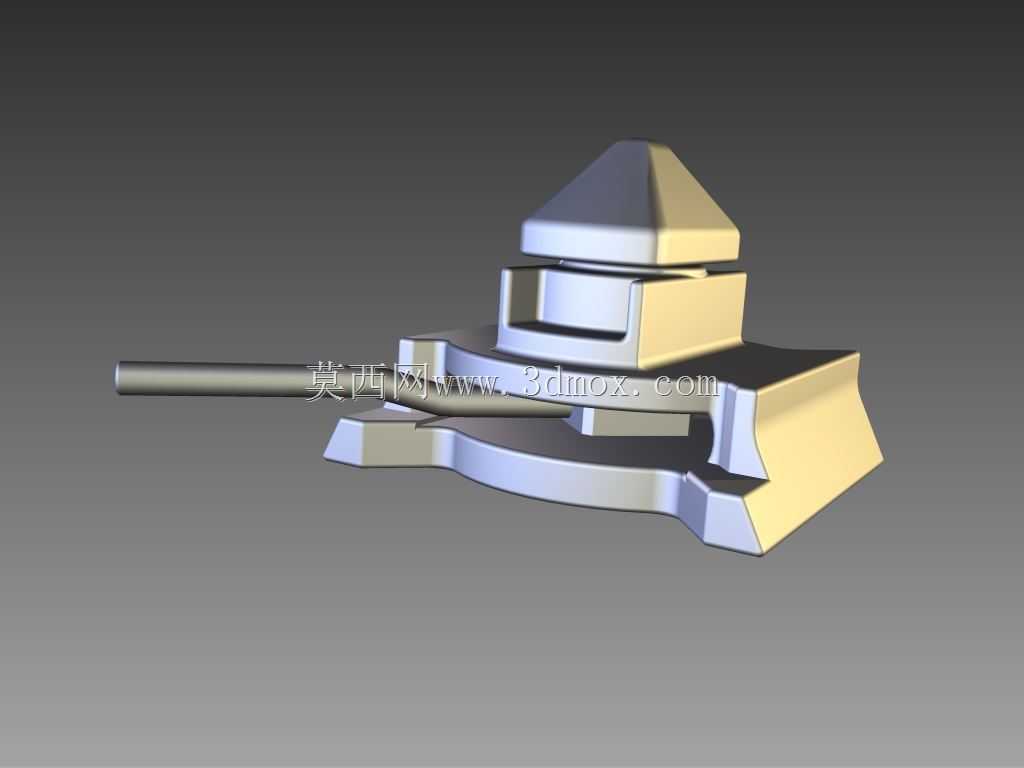

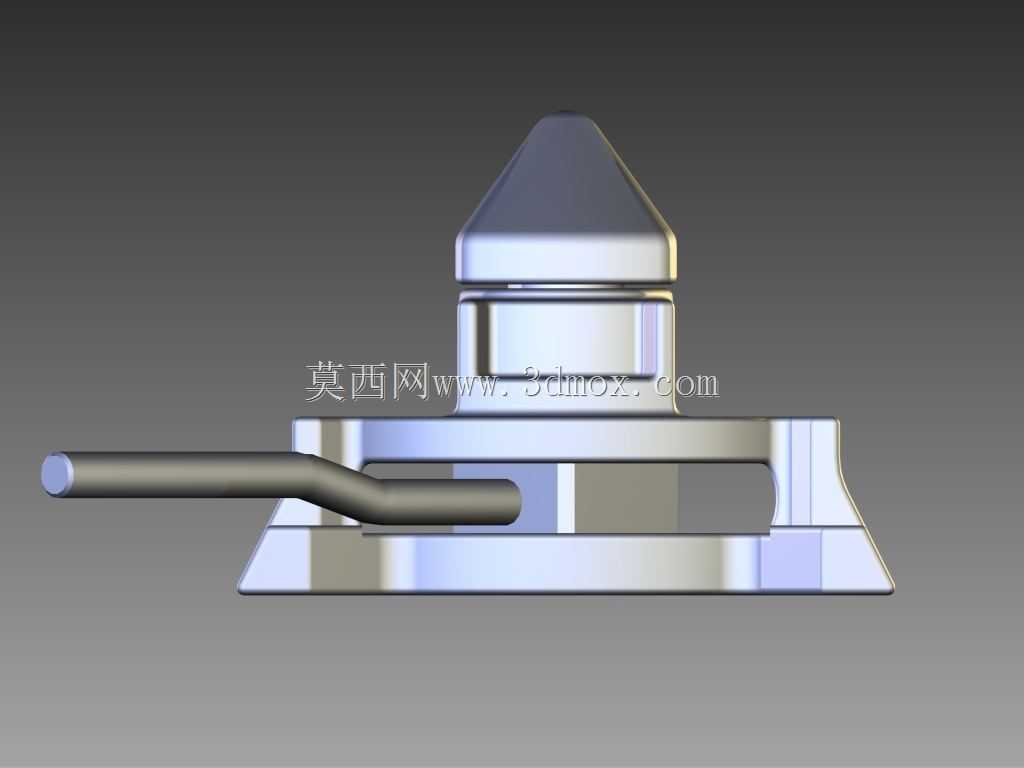

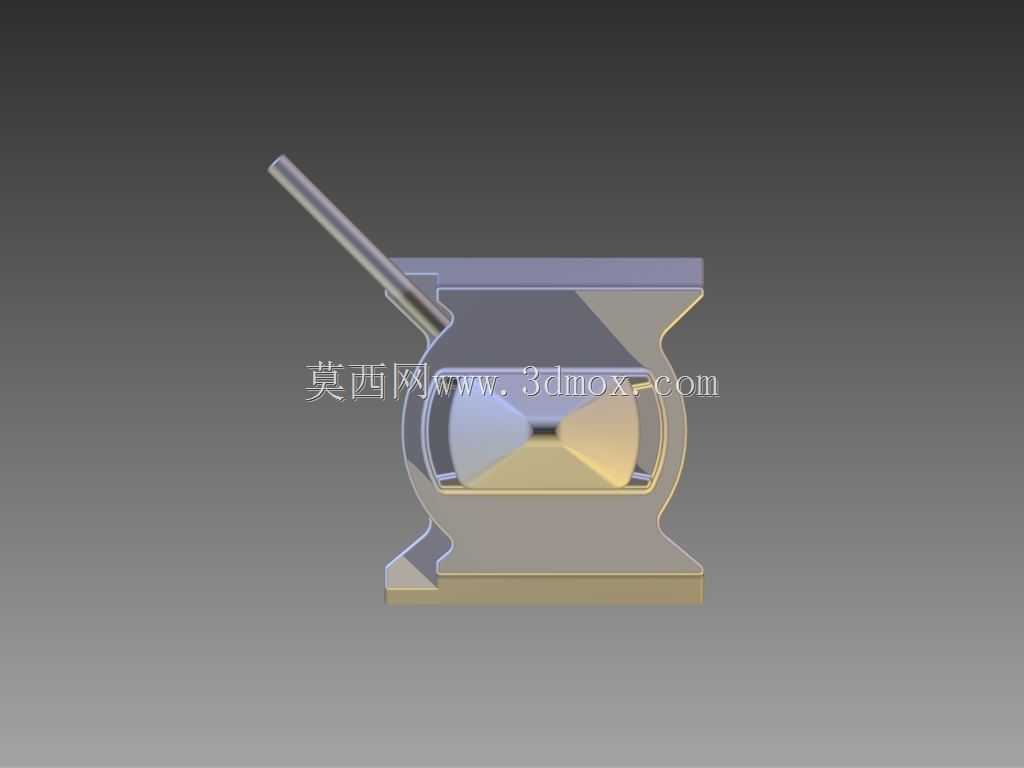

扁平机架配套限位固定隔室结构

在常规机架类设备的内部布线、小型功能模块集成场景中，经常会遇到原有平面机架预留安装空间零散、相邻组件易出现位移干涉的问题，这款固定隔室正是针对这类现场痛点做的适配优化结构。从实际安装适配性来看，该隔室采用扁平式贴合底座设计，底座轮廓完全匹配常规平面机架的安装基面，安装时无需对原有机架做额外的铣削、打孔改造，可直接通过侧边的定位凸台卡入机架预设的卡槽内完成初步固定，配合穿装在横向延伸杆上的锁紧件，就能实现隔室在机架上的无窜动安装，不会因为设备运行过程中的振动出现松脱移位。结构功能上，隔室上部采用锥顶式导向造型，在往隔室内放置小型功能模块、布线接头或者轻质隔爆组件时，锥面可以起到自动导向对位的作用，无需操作人员反复调整组件位置就能顺利滑入隔室内部的容纳腔，容纳腔四周设置的凸起挡边刚好能卡住放入组件的侧边，预留的少量间隙可以满足组件运行时的微量热胀冷缩需求，不会出现卡滞无法取出的情况。设计过程中重点考量了原有扁平机架的空间冗余，整个隔室的凸起高度严格控制在机架上层组件的安装安全边界以内，不会和上层铺设的面板、传动部件产生运动干涉，横向延伸的定位杆长度刚好适配相邻两个机架横梁的间距，安装后杆体两端可以搭在横梁侧面，进一步分担隔室承载组件时的受力，避免长期负载下隔室底座出现变形。从应用场景覆盖来说，这类固定隔室既可以用在低压电控柜内部的扁平安装机架上，用来分隔不同电压等级的接线端子排，也可以用在小型自动化设备的机身机架上，用来固定小型传感器模块、气路接头分路块，甚至在一些轻型输送设备的侧装机架上，也能用来固定走线槽的端部定位件，适配场景不局限于单一设备类型。结构细节上，隔室各个转角处都做了小圆角过渡处理，没有尖锐的加工棱角，一方面能避免安装操作人员被划伤，另一方面也能减少应力集中，在承受侧向冲击力的时候不会从转角处出现开裂，隔室表面的造型做了等壁厚设计，不管是采用注塑成型还是金属压铸加工，都能保证冷却过程中收缩均匀，不会出现局部缩凹、变形的问题，成品的尺寸一致性更好，批量安装时不需要逐个做适配调整。
