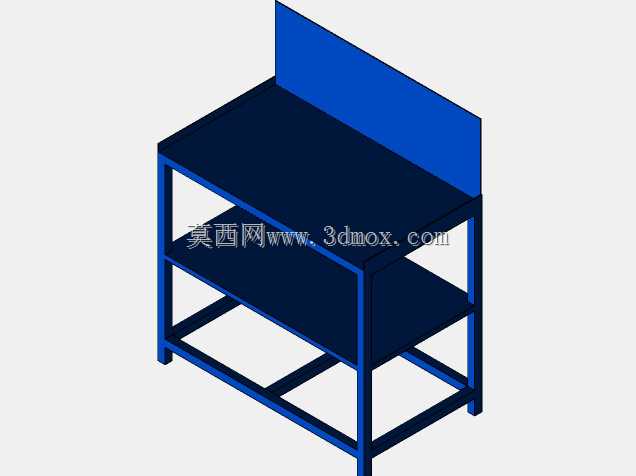

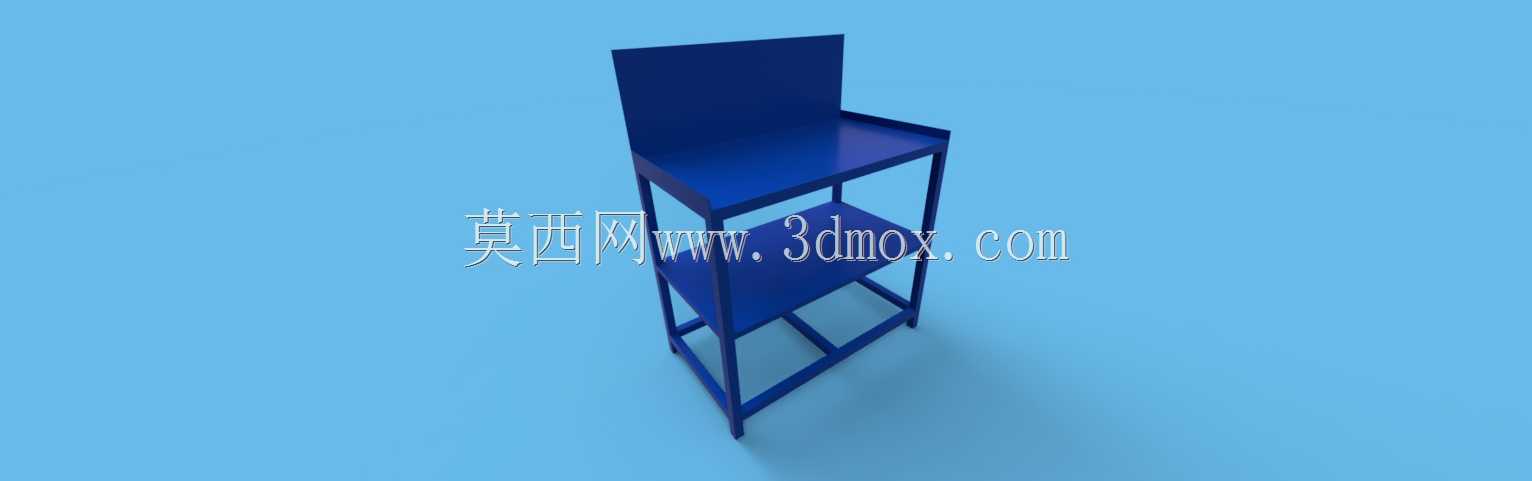

工业钢制双层带立板作业台机架结构

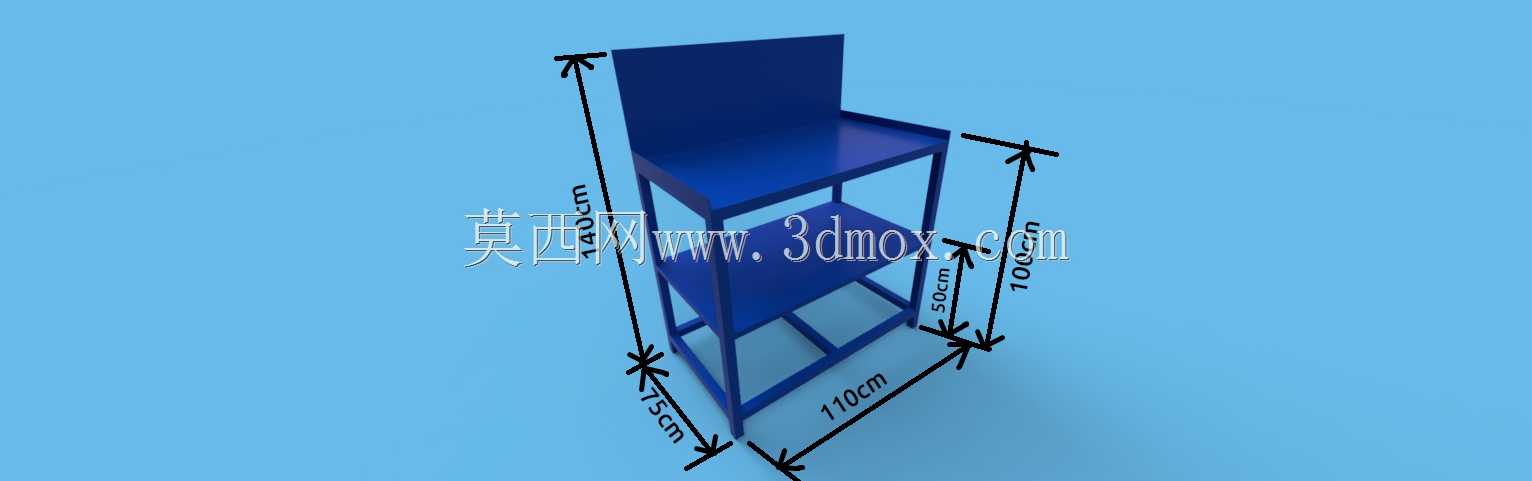

这款钢制机架主要面向生产车间的工位作业、物料暂存、工装摆放场景，在机加工工位、装配检修工位、质检分拣工位都能适配，区别于普通轻型置物架，整体采用方钢焊接框架结构，从结构受力逻辑出发做了针对性的强化设计。框架主体选用标准规格方形钢管做立柱与横撑，四根主立柱从底部一直延伸到顶层台面边缘，中间层设置整面钢制置物隔板，底部做交叉斜撑加固，避免长期承重后出现框架侧向变形，顶层台面后侧设置整块立式挡板，防止台面上放置的小型工具、加工零件、量具从后侧滑落，适配工位上频繁取放物件的操作习惯。设计阶段优先考虑了工位安装的边界适配，整体占地宽度控制在常规单人作业工位的合理范围内，深度方向预留足够的台面操作空间，不会占用过多车间通道面积，底部框架的支脚位置预留了安装孔位，既可以直接放置在平整水泥地面使用，也可以通过膨胀螺栓与地面固定，应对有振动的作业场景。台面与层板均采用整块钢板弯折成型，边缘做折边处理，一方面提升板材自身的抗弯强度，避免长期放置重物出现板面下凹，另一方面折边结构可以去除锋利的板材切口，防止作业人员磕碰划伤。整个机架的焊接位置都做了满焊处理，焊后打磨平整，整体表面做喷塑处理，耐车间内的油污、切削液腐蚀，日常清理只需擦拭即可。从功能适配性来看，顶层台面可以放置常用的操作工具、待加工的小型工件、检测量具，中间层可以存放备用工装、待周转的零件，后侧立板还可以拓展安装挂钩、小型物料盒，进一步拓展工位的收纳能力。结构建模过程中严格遵循方钢焊接机架的设计规范，所有管材的交接位置都做了贴合处理，没有出现干涉缝隙，层板与框架的连接位置预留了焊接余量，整体结构的受力路径清晰，主立柱承担竖向承重，横撑分散层板传递的荷载，底部斜撑抵消水平方向的扭力，即使在台面上放置较重的工装夹具，也能保证整体结构的稳定性，不会出现明显的晃动。
