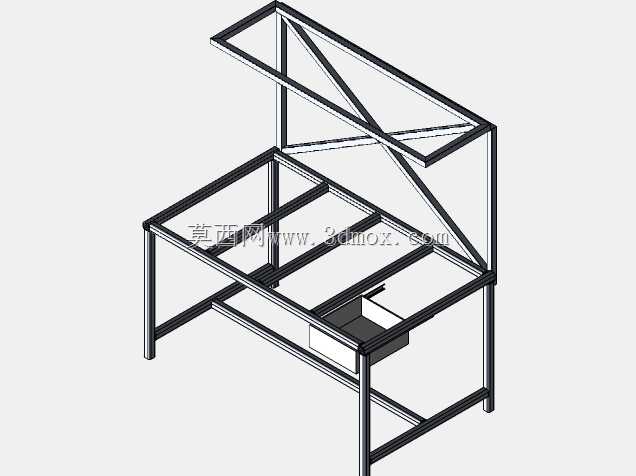

PTR检测线双层铝型材操作机架

这套机架主要面向PTR产品的外观、功能检测工位搭建使用，是产线末端检测环节的核心承载基体，日常使用中需要承载检测工装、待检产品流转托盘、检测记录终端以及作业人员的操作载荷，整体采用工业铝型材拼接的框架结构，省去了传统焊接机架的焊后打磨、喷涂工序，后期调整工位布局时可直接拆解型材重新组装，适配产线快速迭代的调整需求。从结构布局来看，机架分为上下两层作业区域，下层主操作面的高度匹配站立作业的人体工程学要求，作业人员站立时手肘自然下垂即可触及台面上的所有检测点位，避免长期作业产生的肢体疲劳；下层框架预留了抽屉安装位，可放置检测用的辅助工具、不良品标识卡、点检记录册等小件物品，避免台面上物料杂乱影响检测操作。上层框架为斜向布置的挂载层，主要用于安装检测作业指导书看板、防静电离子风机、照明灯具以及产品扫码设备，斜向支撑的型材采用三角加强结构，避免上层挂载设备后出现框架晃动，保证扫码、检测过程的稳定性。设计过程中，型材的选型根据各区域的载荷分布确定，主支撑腿采用大截面铝型材，保证整体机架的承重能力，横向连接的辅型材根据承载需求选择对应截面规格，所有型材连接位置采用内置角件与螺栓锁紧，连接节点无突出外露的结构，避免作业过程中剐蹭衣物或划伤产品。机架的底部支撑脚可调节高度，能够适配车间地面不平整的安装场景，调整后可保证整个台面的水平度，避免检测过程中待检产品出现滑动偏移。安装边界方面，机架的整体宽度适配常规检测工位的单人作业范围，深度方向预留了待检品放置区、检测操作区、已检品暂存区的足够空间，不会与相邻工位的设备产生干涉，上层框架的悬挑长度经过核算，既保证挂载设备的操作覆盖范围，又不会因为悬挑过长导致框架重心偏移。在实际产线应用中，这类机架可根据不同型号PTR产品的检测需求，在台面上加装定位夹具、检测探针模组等组件，框架上的型材槽可直接安装固定螺母，不需要额外钻孔焊接，大幅缩短工位改造的周期，同时铝型材表面的阳极氧化层具备一定的耐磨、防腐蚀性能，能够适应车间日常的清洁维护需求，长期使用不会出现漆面脱落、锈蚀的问题。框架的斜向支撑结构除了加强上层框架的稳定性之外，还可用于理线，检测设备的电源线、信号线可沿型材槽布设，通过线槽盖板固定，让整个工位的布线整齐规整，避免线路外露带来的安全隐患，也方便后期设备维护时的线路排查。
