带齿条小齿轮传动的门锁把手结构

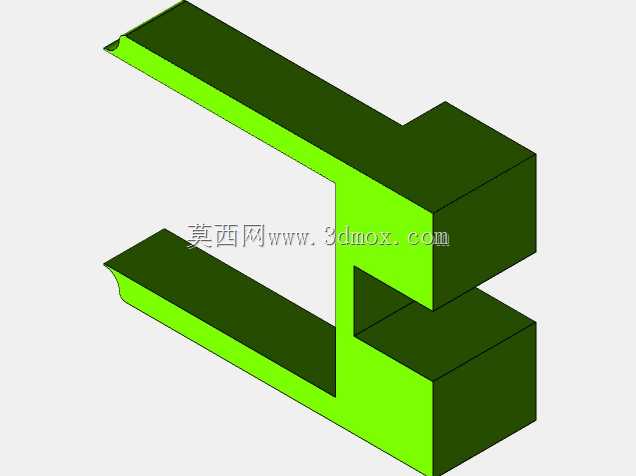

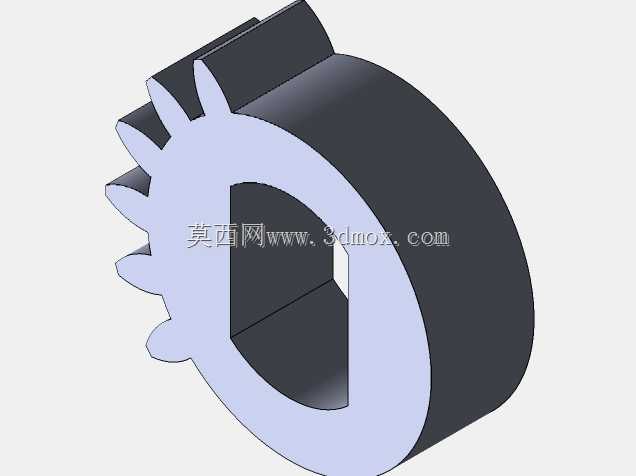

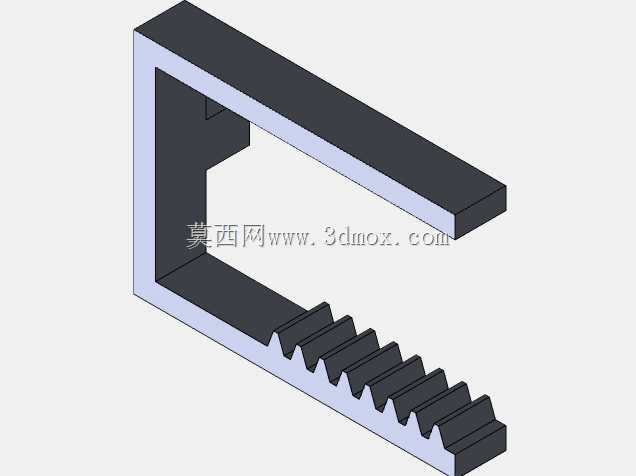

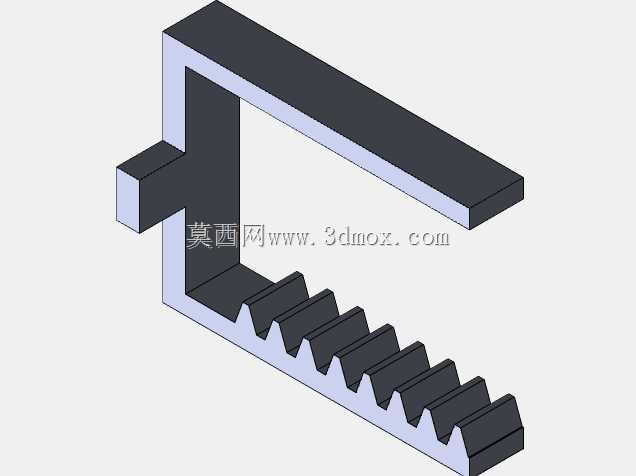

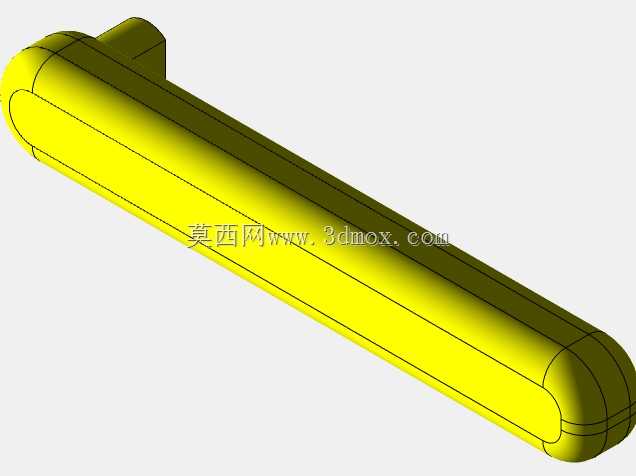

日常民用及商用场景中，门扇启闭的操作体验与锁止可靠性，很大程度取决于把手与内部锁体的传动匹配度，这套带齿条与小齿轮的门锁机构，正是针对常规把手传动间隙大、锁舌伸缩卡滞的常见问题做的结构优化。从实际安装适配性来看，该结构的安装孔位完全匹配常规室内门、办公隔断门的标准锁体开孔尺寸，把手握持段的回转中心距离门扇安装面的突出量控制在合理范围，不会因突出过多造成通行剐蹭，也不会因突出量不足导致冬季戴手套操作时握持打滑。设计阶段首先考虑的是传动效率问题，摒弃了传统拨叉式传动的滑动摩擦结构，采用齿条与小齿轮的啮合传动形式，将把手的回转运动直接转化为锁舌的直线往复运动，传动过程中没有多余的空行程，转动把手的力矩可以直接传递到锁舌位置，操作时的手感反馈更直接，长期使用也不会出现拨叉磨损导致的把手松垮问题。从功能特性上看，这套结构的齿条行程与小齿轮的转动角度做了精准匹配，把手下压到常规操作角度时，齿条刚好带动锁舌完全缩回锁体，不会出现行程不足导致的锁舌卡滞在门框锁扣盒内的问题，同时复位弹簧的预紧力经过调校，松手后把手可以平稳回位到初始水平位置，不会出现回弹过猛撞击门扇或者回弹不到位导致锁舌无法完全伸出的情况。实际选型适配时，该结构可以适配厚度40mm到55mm的常规室内门扇，安装时不需要额外对门扇做二次扩孔处理，齿条与小齿轮的啮合位置预留了0.1mm左右的侧隙，既可以避免加工误差导致的传动卡滞，也不会因间隙过大造成操作旷量，所有运动部件的接触面都做了光滑过渡处理，没有尖锐棱角，装配时不会出现割手的问题，日常使用过程中也不会积存灰尘导致传动卡顿。针对办公场景高频启闭的使用需求，齿轮与齿条的啮合齿面做了等强度设计，齿根位置做了圆角过渡，避免长期反复转动出现齿根断裂的问题，把手与转轴的连接位置采用扁方定位结构，不会出现长期使用后把手与转轴相对转动导致的操作失效问题。
