建筑外装用可调式遮阳帘结构设计

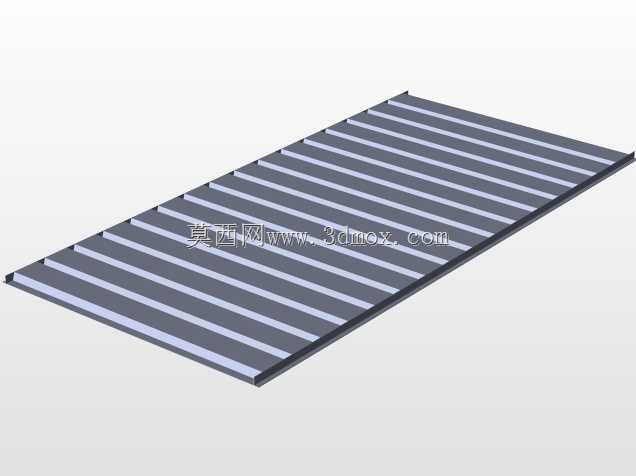

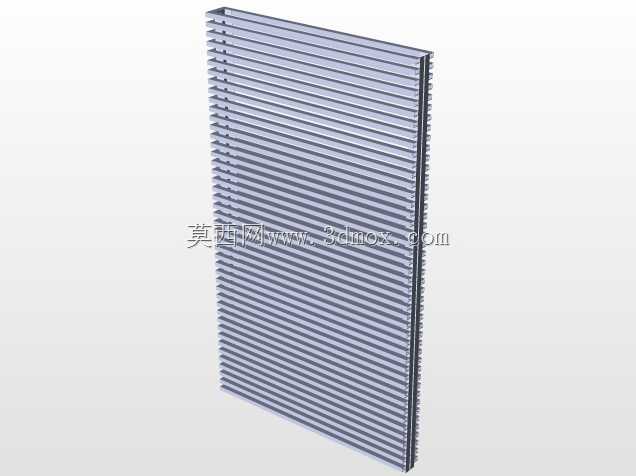

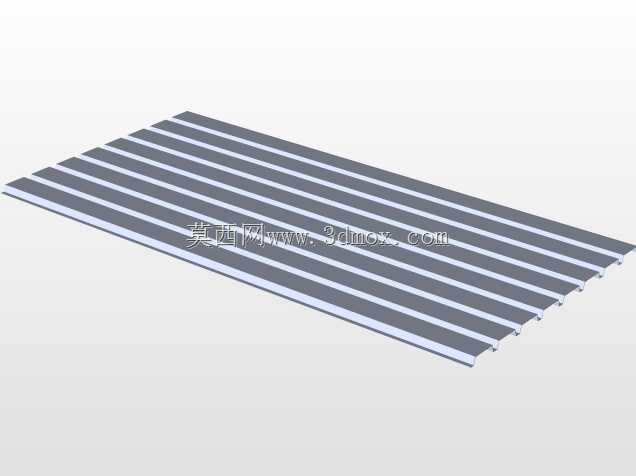

在民用建筑、商业综合体的外立面采光配套设计中，遮阳帘是平衡自然采光、室内热环境控制的核心配套构件，这类构件常被应用于办公空间玻璃幕墙、住宅落地窗、阳光房顶面等场景，既可以在夏季正午遮挡直射强光，减少室内冷负荷消耗，也能在低角度日照时段调整收合状态，保留充足的自然漫射光，避免人工照明的额外能耗。做这类构件的三维结构设计时，首先要锚定实际安装边界，常规适配的窗洞宽度覆盖1.2米到3.6米的常用规格，帘体收卷后的卷筒直径控制在80毫米以内，保证安装后不会过度遮挡窗洞上部的有效采光面积，侧部导轨的突出墙面尺寸控制在25毫米，适配多数外墙保温层完成面的安装公差，不会出现与窗套、外墙饰面的干涉问题。从功能实现逻辑来看，这套结构采用卷轴内置扭簧平衡的设计思路，帘布运行时的张力保持均匀，不会出现单边褶皱、运行卡滞的问题，底部配重杆的重量经过匹配计算，帘布下放后能保持足够的张紧度，遇到常规风压时不会出现大幅拍打异响，同时帘布与侧导轨的连接采用嵌入式滑条结构，既可以保证帘布上下运行的顺畅度，也能避免侧边漏光的问题。设计过程中需要重点考虑安装维护的便捷性，卷筒两端的安装支架采用快拆结构，后期更换帘布或者维护扭簧组件时，不需要整体拆除支架，只需要脱开端部的卡扣就能取出卷筒组件，降低后期运维的拆装工作量。帘布的收合行程设置了上下限位结构，下放到底时不会出现过卷拉裂帘布的问题，收起到位时底部配重杆刚好与卷筒下沿贴合，不会出现外露缝隙。针对不同的安装场景，这套结构预留了手动拉珠、电动驱动两种安装接口，不需要改动主体卷轴结构，就能根据项目需求切换驱动方式，适配普通家装、大型公建的不同配置要求。结构的所有外露部件都做了圆角过渡处理，安装后没有尖锐突出棱角，避免日常使用过程中的磕碰风险，金属构件的连接位置都预留了防腐间隙，适配户外安装的温湿度变化环境，不会因为热胀冷缩出现运行卡滞或者结构变形。
