炼油厂工艺管道支撑管架结构设计

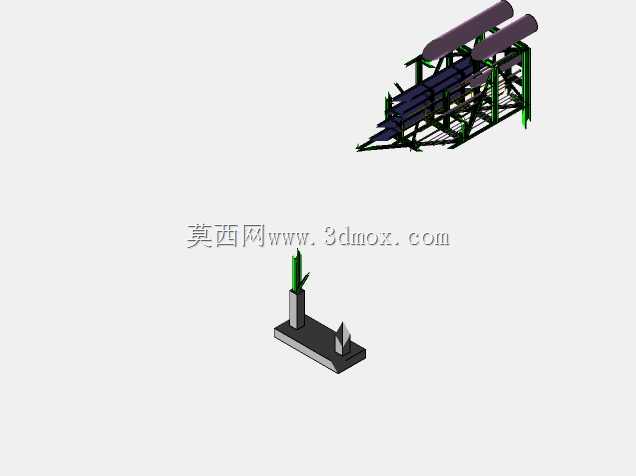

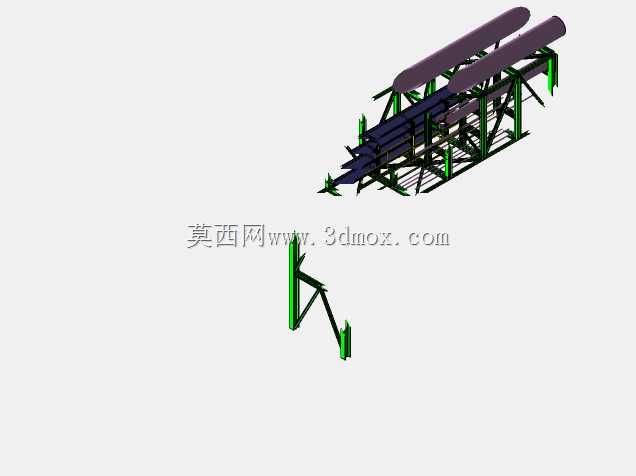

在炼油装置的现场管廊排布中，管架是承担工艺管线载荷、约束管线位移的核心承载构件，这类构件的设计合理性直接关系到整套工艺管线的长期运行稳定性，避免管线因热胀冷缩、介质脉动、设备振动产生的附加应力传递到机泵、反应器等核心动设备接口处，造成密封失效、焊缝开裂等现场故障。这套管架的设计首先从载荷核算切入，需要覆盖对应敷设管线的自重、管内介质重量、保温层重量，同时叠加厂区所在区域的风载荷、地震载荷，以及管线投用后热位移产生的摩擦反力，所有受力点的载荷取值都匹配炼油装置常规管线的设计参数，没有过度冗余造成材料浪费，也不会因载荷裕度不足留下安全隐患。从结构形式来看，该管架采用型钢焊接的框架式结构，立柱与横梁的连接节点做了加劲肋补强，对应管线的支撑位置预留了管卡安装的螺栓孔位，不需要现场额外钻孔切割，能直接适配炼油厂常见的碳钢、不锈钢工艺管线的安装需求。安装边界方面，管架的底部预留了与预埋基础板连接的地脚螺栓孔，孔位间距匹配常规管廊基础的预埋尺寸，顶部横梁的标高可以根据实际管廊的排布需求做小幅调整，适配不同管径管线的坡度要求，保证管线内的介质可以按照工艺设计的流向顺利输送，避免出现积液、气阻等影响工艺运行的问题。设计过程中特意规避了容易积留雨水、腐蚀介质的封闭死角，所有型钢的拼接位置都做了倒角过渡，方便现场做防腐涂装处理，适配炼油厂厂区存在腐蚀性介质的使用环境，延长构件的实际使用寿命。在管线约束的功能设计上，该管架同时兼顾了固定支撑与滑动支撑的安装需求，横梁上预留的长圆孔可以根据管线的热位移方向调整管卡的固定位置，既可以在需要固定的点位锁死管线位移，也可以在需要释放热应力的点位给管线留出足够的滑动空间，不需要额外更换支架构件就能适配不同工艺段的管线支撑要求。从现场安装的实操角度出发，整个管架的构件拆分都考虑了现场吊装、人工搬运的重量限制，单个构件的重量控制在现场常规安装工具的承重范围内，不需要动用大型吊装设备就能完成组装，适合炼油厂检修、技改项目的现场施工条件，能有效缩短现场安装的作业周期，减少对装置正常生产的影响。
