工业设备机架悬臂支撑结构设计

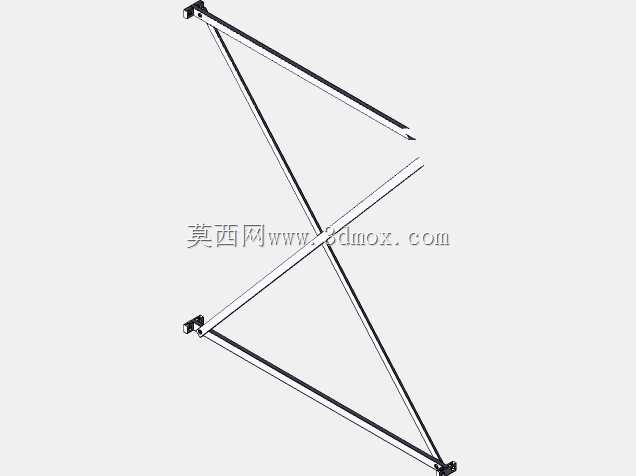

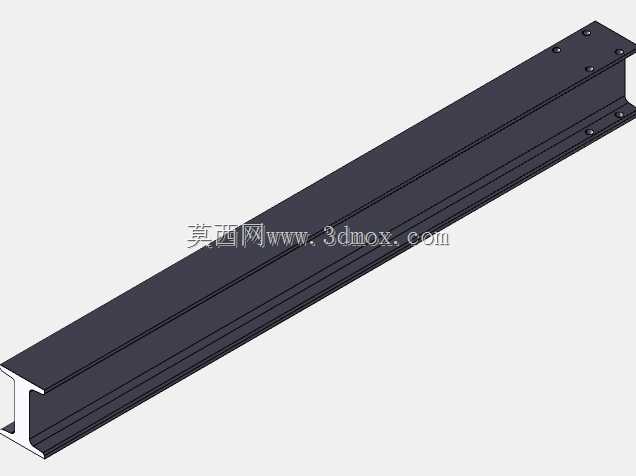

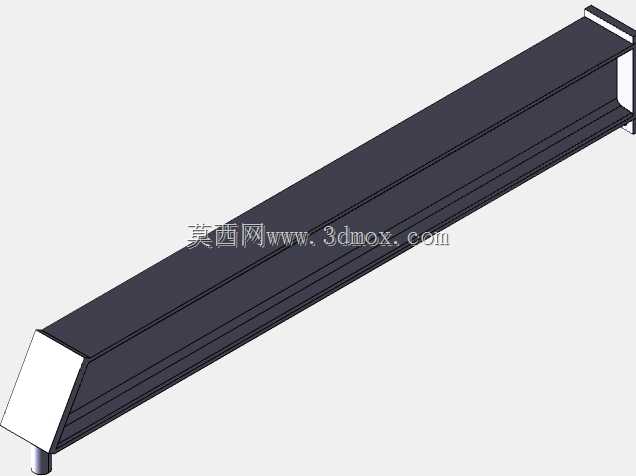

在各类工业生产设备的机架布局中，悬臂类构件承担着延伸作业工位、承载末端执行模块、拓展设备操作覆盖范围的核心作用，这类构件的设计合理性直接决定了设备运行的稳定性与末端工位的定位精度。不同于普通的直连式支撑件，机架悬臂需要在单侧固定的约束条件下，兼顾承重能力、结构刚性与安装适配性，避免长期负载下出现形变下垂、连接位松动等问题。从实际应用场景来看，这类悬臂结构常被用在生产线旁的操作终端挂载、检测设备的探头支撑、输送线侧的挡停机构安装、工装夹具的外延固定等位置，需要根据挂载部件的重量、作业时的动态受力、现场的安装空间来调整结构形态。设计这类悬臂结构时，首先要明确固定端的连接边界，通常固定侧会与设备主框架的型材或焊接梁体连接，需要预留足够的螺栓排布空间，保证连接面的贴合度，避免应力集中在单个连接点上。悬臂的截面形态会根据承重需求做差异化设计，轻载场景下多采用薄壁型材折弯的盒型结构，在降低整体重量的同时保证截面的抗扭抗弯性能，重载场景下则会在悬臂内部增设加强筋板，在受力拐点位置做圆角过渡处理，减少应力集中带来的断裂风险。悬臂的末端会根据挂载部件的需求设计对应的安装接口，包括平面安装孔位、定位销孔、走线槽位等，部分需要调整位置的悬臂还会在长度方向预留可调的安装槽，方便现场调试时调整末端部件的伸出距离。需要注意的是，悬臂的伸出长度与截面尺寸需要做匹配计算，过长的悬臂如果截面刚性不足，会导致末端挂载部件出现晃动，影响检测、加工等工序的精度，同时还要考虑设备运行时的振动传导，在连接位根据需求增设减震垫，避免主框架的振动通过悬臂放大传递到末端部件。安装过程中需要保证悬臂固定面的水平度或垂直度符合设计要求，避免因为安装倾斜导致悬臂承受额外的弯折应力，缩短构件的使用寿命。这类结构的三维建模过程中，需要重点还原连接孔位的位置精度、加强筋的排布逻辑、各折弯位置的圆角参数，保证模型导入装配环境后能够直接与主框架、末端挂载部件完成虚拟装配，提前验证安装过程中是否存在干涉问题，减少现场加工装配的调整工作量。
