IP65防护等级可拆卸式机柜铰链结构

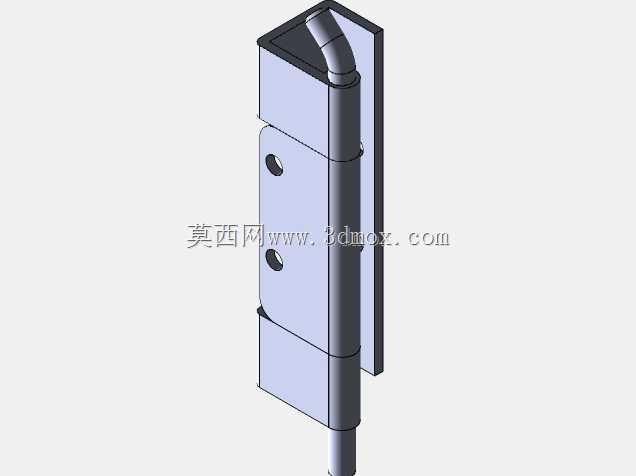

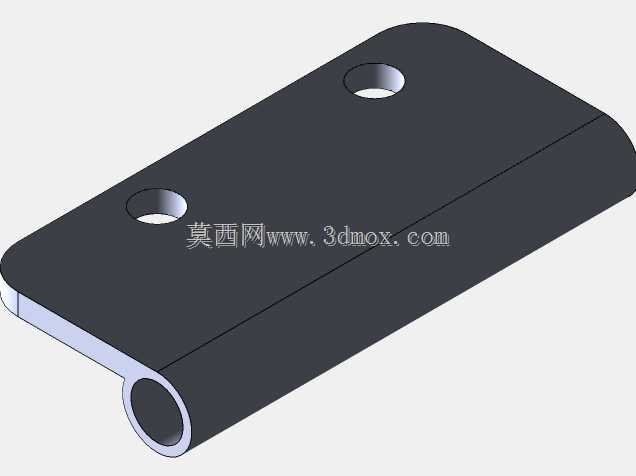

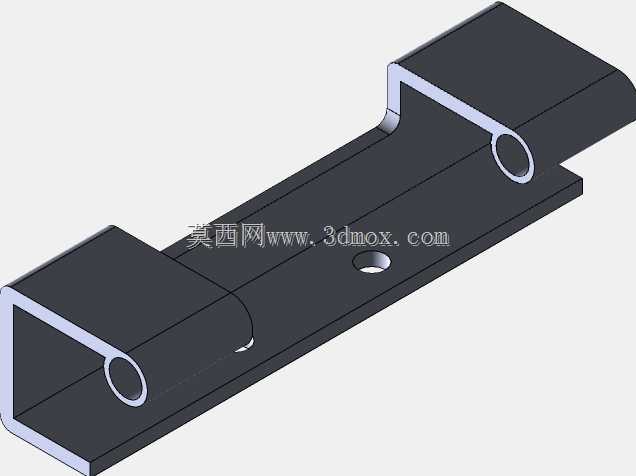

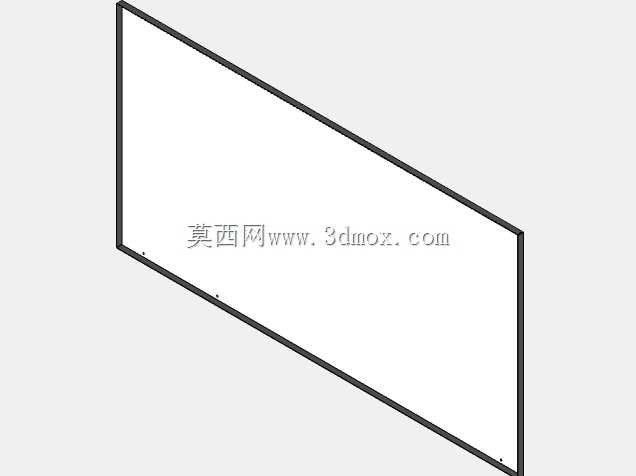

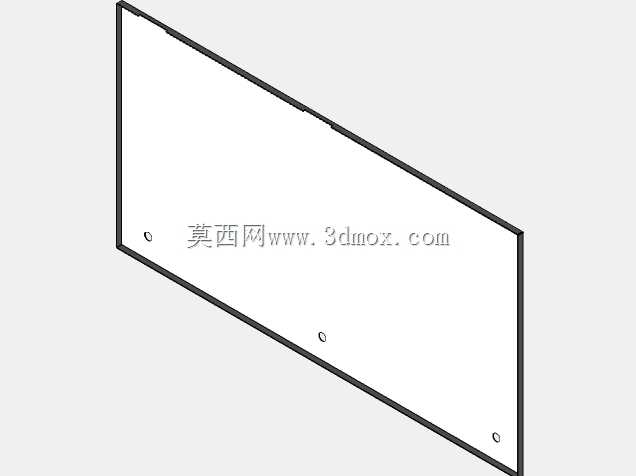

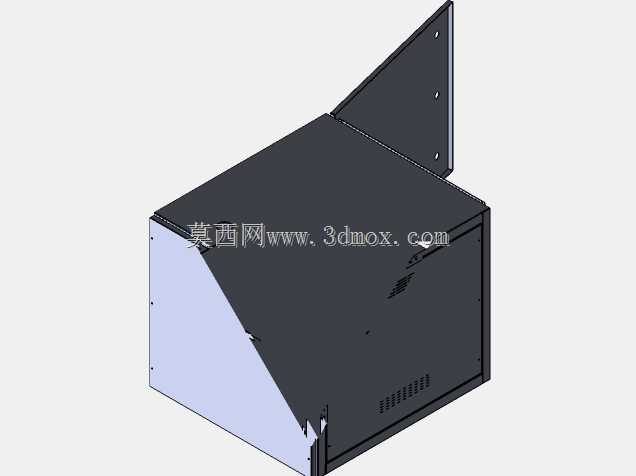

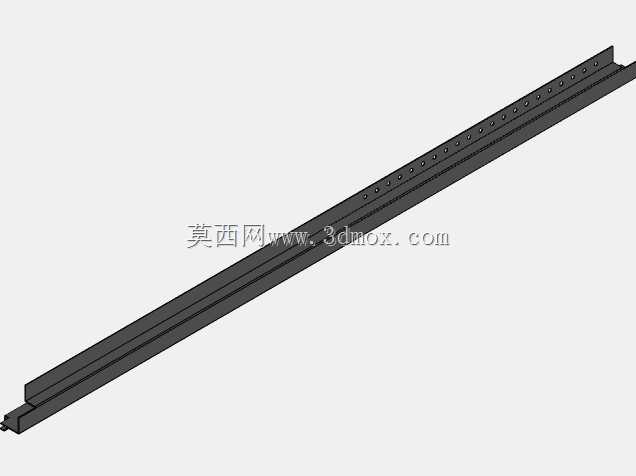

这款铰链结构主要面向户外机柜、电气控制箱、防水设备舱等对防护等级有明确要求的安装场景，在IP65的防护标准下，能够有效阻挡粉尘侵入，同时抵御低压水柱喷射，适配户外通信基站、户外配电箱体、露天工业设备检修门等长期暴露在复杂工况下的连接需求。从功能设计来看，该铰链采用可拆卸式轴芯结构，安装时可先将两侧安装板分别固定在门框与门体对应位置，再穿入转轴完成装配，无需在狭小的安装空间内完成整副铰链的对位锁附，大幅降低现场安装与后期维护的拆装难度，尤其是在设备后期需要整门拆卸检修时，无需拧动全部安装螺丝，抽出转轴即可分离门体与框架，适配运维场景下的快速作业需求。结构设计上，安装板侧设置两个沉头安装孔，孔位间距经过标准化匹配，可适配市面上主流厚度的冷轧钢机柜门板，安装后螺丝头完全沉入板面，不会突出干涉门体开合轨迹；转轴与安装板的配合位置设置了包覆式挡边结构，能够在门体闭合时填补门板与框架之间的装配间隙，避免外部水汽、粉尘顺着铰链安装缝隙进入箱体内部，同时转轴端部做了圆弧过渡处理，开合过程中不会与箱体密封胶条发生剐蹭，长期使用不会磨损胶条影响整体密封性能。安装边界方面，该铰链的转轴转动间隙控制在极小范围内，门体装配后不会出现上下窜动的旷量，适配门板厚度1.5mm至3mm的金属板材安装场景，安装时需在门框侧预留对应转轴突出长度的避让空间，避免门体开合到最大角度时转轴端部与框架发生碰撞；整体采用金属板材折弯成型，结构强度足以支撑单扇重量不超过25kg的金属门板，开合寿命满足工业设备长期使用的频次要求，不会出现长期开合后转轴松脱、安装板变形的问题。从建模细节来看，各折弯位置的圆角、安装孔的沉头深度、转轴与安装板的配合公差都按照实际钣金加工的工艺要求做了还原，可直接用于结构验证、装配干涉检查，也能作为同类型防护类铰链设计的参考原型，帮助设计人员快速完成机柜类产品的连接结构选型与适配。
