带滚轮夹紧结构的导轨滑动支座

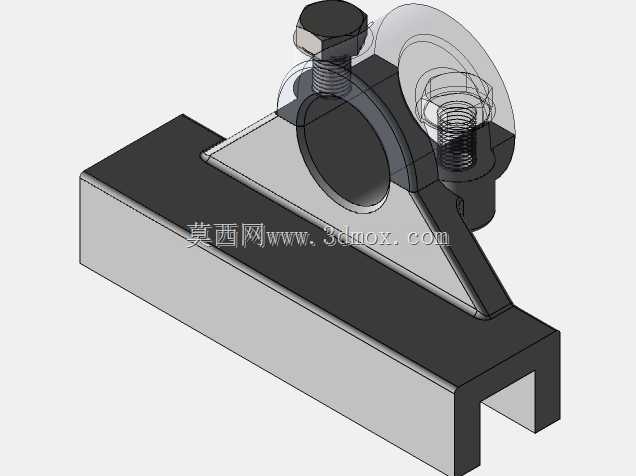

该滑动支座主要应用于直线导轨副的移动端承载场景，常见于小型自动化输送线、可调式工装定位架、手动滑移工作台等需要沿导轨做直线位移并可随时锁止固定的工位，作为移动部件的承载基座使用，可承托上方安装的检测元件、小型工装夹具、操作工位模块等负载，沿导轨完成位置调整后通过夹紧结构锁止，避免负载移位。从结构设计来看，底部采用开口U型槽结构，槽体内腔尺寸适配对应规格的直线导轨外缘，安装时可直接从导轨端部套入，无需拆卸导轨原有端部件，适配现有导轨的加装改造场景，U型槽的两侧内壁与导轨顶面、侧面预留合理配合间隙，既保证滑动过程无卡滞，也避免间隙过大导致的晃动偏斜。上部的夹紧结构采用螺栓压紧式滚轮设计，半环形抱座包裹滚轮轴部，通过顶部的六角螺栓调节抱座的夹紧力，滚轮外缘与导轨侧面或顶面贴合，滑动时滚轮随支座位移滚动，降低滑动摩擦阻力，拧紧螺栓时抱座收缩抱紧滚轮轴，同时滚轮压紧导轨面，实现支座的位置锁止，相比传统的顶丝锁止结构，滚轮接触不会刮伤导轨表面，锁止时的接触面积更大，锁紧可靠性更高，能承受更大的侧向负载。设计过程中重点考量了安装边界与受力合理性，U型基座的底板厚度根据常规承载需求做了等强度设计，筋板连接上部抱座与底部基座，避免夹紧力传导时基座出现变形，螺栓的安装位置预留了足够的扳手操作空间，现场调节时无需特殊工具，使用普通内六角或开口扳手即可完成松紧操作。整体结构无复杂异形曲面，加工工艺性好，基座部分可采用型材下料后铣削加工，抱座与滚轮可采用标准件改制或常规机加工完成，适合小批量定制加工场景，装配时仅需将滚轮穿入抱座孔位，拧入夹紧螺栓即可完成组装，后期维护时可单独更换磨损的滚轮，无需整体更换支座，降低运维成本。实际使用中可根据导轨的实际规格调整U型槽的开口宽度与深度，滚轮的材质可根据使用环境选择尼龙或钢材，尼龙滚轮适用于无尘、低噪音场景，钢制滚轮适用于重载、有切削液的工业车间环境，适配不同的工况需求。
