带层叠置物架的工业操作工作台结构设计

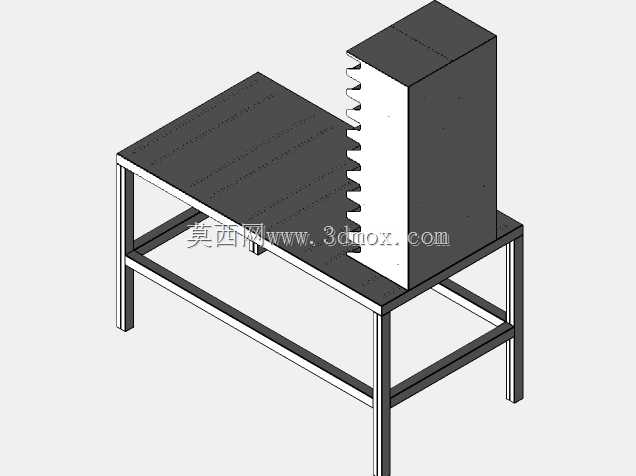

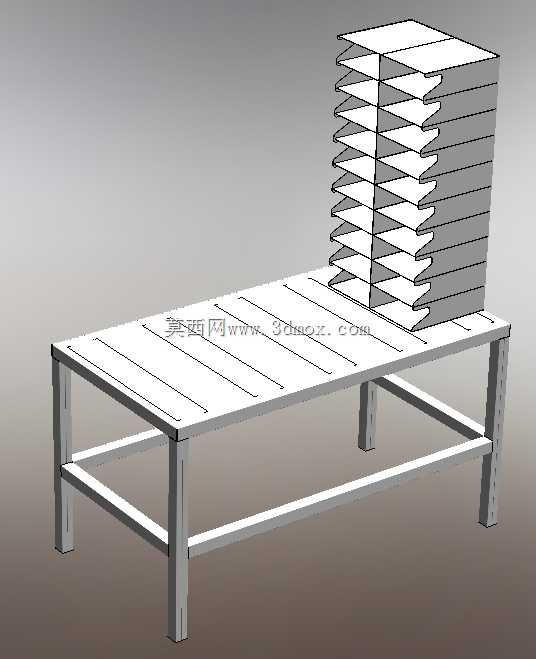

这款带侧置层叠置物结构的操作工作台，主要面向车间生产工位、物料分拣区、装配作业场景使用，日常可作为人工操作的承载平台，侧部的层叠架可分类存放待加工工件、作业工具、工艺文件或周转料盒，减少作业人员取放物料的走动距离，提升单工位作业效率。整体框架采用方管焊接成型，台面铺设条形防滑面板，相邻条板间预留均匀缝隙，可及时排出台面的切削碎屑、清洁水渍，避免杂物堆积影响工件放置平整度，也方便日常工位清洁维护。底部框架设置横向连接撑杆，在四条支腿之间形成闭合的受力结构，抵消单侧置物带来的偏载力矩，避免长期使用出现支腿变形、台面倾斜的问题，支腿表面预留等距调节孔位，可配合调节脚杯适配不同地面的高度差，也可根据作业人员的操作习惯调整整体台面高度，适配站姿作业的人机工程要求。侧部的层叠置物架采用斜插式层板设计，每层板向前倾斜一定角度，放置在层板上的物料、文件会自然靠向内侧挡边，取放时无需过度抬手探身，层板之间预留充足的垂直间距，可容纳不同高度的工件盒或工具套装，不会出现层间干涉卡滞的问题。设计过程中优先考虑工位的实际使用动线，将置物架设置在台面侧后方位置，不会占用台面正面的核心操作区域，作业人员在台面完成装配、检测、分拣等操作时，侧身即可拿到置物架上的物料，操作动线无遮挡。整体结构的安装边界适配常规车间工位的占地要求，台面长度可满足单人双侧操作或双人并排作业的空间需求，宽度预留足够的操作纵深，放置常规工装夹具、待加工工件后仍有充足的操作空间，置物架的整体高度控制在人体站立时的视线舒适范围内，无需仰头即可看清最上层放置的物料标识，减少颈部疲劳。框架所有焊接位置均做打磨钝化处理，无尖锐毛刺外露，避免作业过程中出现磕碰划伤，整体结构无复杂传动部件，日常维护仅需检查连接螺栓紧固状态、调节脚杯的支撑稳定性即可，适配多品类生产车间的通用工位需求，也可根据实际使用场景更换不同材质的台面板，适配防静电、防腐蚀、重载承载等不同的工位使用要求。
