户外落地式MCCB塑壳断路器防护柜体

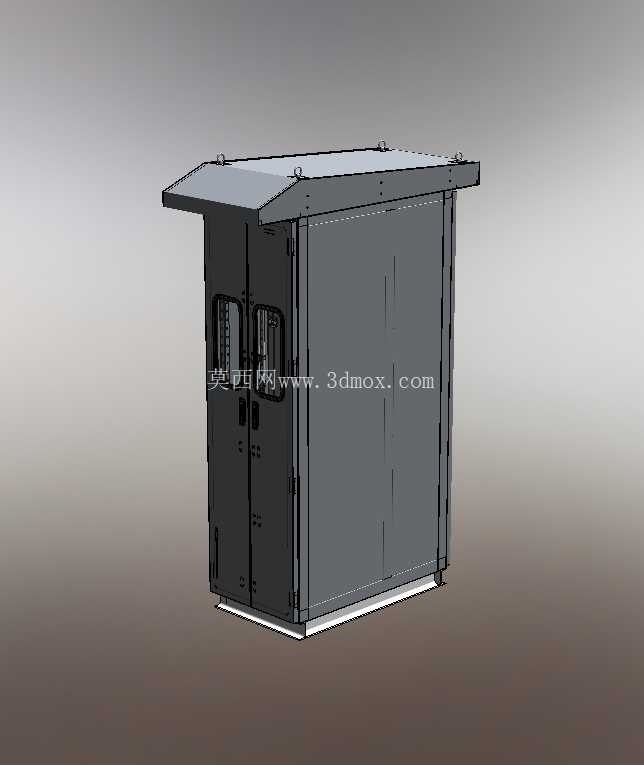

　　这款户外型MCCB柜体的三维建模，完全围绕户外低压配电场景的实际使用需求搭建，日常多部署在厂区户外配电节点、工地临时供电区域、户外公共设施供电端这类场景，核心作用是为内置的塑壳断路器提供可靠的安装载体与防护屏障，避免户外日晒雨淋、粉尘侵入、外力磕碰对内部配电元件造成损伤，保障低压配电回路的分断、过载保护、短路保护功能稳定运行。从结构设计逻辑来看，柜体采用双开门前置操作布局，门板上预留了对应断路器操作手柄、状态指示窗的开孔位置，运维人员无需打开柜门即可完成分合闸操作与运行状态查看，大幅降低户外运维的操作复杂度，同时减少柜门频繁开启导致的粉尘、水汽侵入概率。

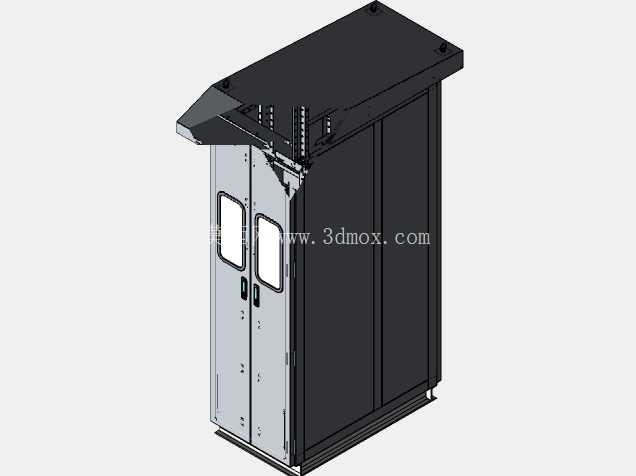

　　柜体顶部做了外伸式斜顶防雨檐设计，檐边超出柜体侧面一定距离，能够引导雨水顺着檐边滴落，避免雨水顺着柜门缝隙、柜体拼接缝渗入内部，这一结构完全匹配户外露天部署的防雨要求，建模时对斜顶的倾斜角度、檐边外伸长度都做了符合工程实际的参数设定，保证防雨效果的同时不会过度增加柜体整体占用空间。柜体底部预留了标准化的安装固定法兰边与线缆进出孔位，安装时可直接通过膨胀螺栓固定在混凝土基座上，进出线孔可搭配防水格兰头使用，满足底部进线的户外布线防护要求，建模时对底部安装孔的孔距、孔径都做了适配常规户外配电基座的尺寸设定，安装边界清晰，选型时可直接匹配现有基座尺寸做适配调整。

　　柜体侧面采用整板式加强筋结构，既保证了柜体整体的结构强度，避免户外吊装、运输过程中出现柜体变形，也减少了侧面拼接缝隙，进一步提升柜体的整体防护等级，建模时对加强筋的排布位置、凸起高度都做了贴合钣金加工工艺的设计，可直接导出钣金展开图用于生产下料。柜门与柜体的连接采用隐藏式铰链结构，柜门关闭后铰链完全隐藏在柜体内部，避免户外长期使用导致铰链锈蚀卡涩，同时柜门边缘做了一圈内嵌式防水胶条安装槽，装配防水胶条后可实现柜门与柜体的紧密贴合，进一步阻隔水汽与粉尘进入。柜体顶部预留了吊环安装位，方便现场吊装作业，四个吊环的位置经过重心核算，吊装时柜体可保持平稳，不会出现倾斜磕碰的问题。

　　从内部结构来看，柜内预留了塑壳断路器安装梁、二次接线端子排安装位、接地排安装位置，安装梁的开孔采用通用化长圆孔设计，可适配不同电流等级、不同品牌的MCCB塑壳断路器安装固定，无需额外打孔调整，内部走线空间做了合理分区，主回路走线区与二次控制回路走线区相互独立，避免布线杂乱影响后期运维。整个柜体的外形尺寸设定完全符合户外低压配电柜的常规尺寸规范，宽度、深度、高度的比例兼顾了内部元件安装空间与户外占地要求，既不会因为尺寸过小导致内部元件排布拥挤、散热不畅，也不会因为尺寸过大造成材料浪费与占地冗余。建模过程中对所有钣金折弯角、拼接缝、安装孔位都做了符合钣金加工工艺的处理，没有出现无法加工的锐角、干涉结构，所有配合位置都预留了合理的装配公差，比如柜门与柜体的配合间隙、铰链安装位的调节余量、防水胶条的压缩量都做了工程化的参数设定，拿到模型后可直接用于生产出图，也可根据具体项目的元件配置、安装场景调整内部安装梁位置、进出线孔大小，适配不同的项目需求。
