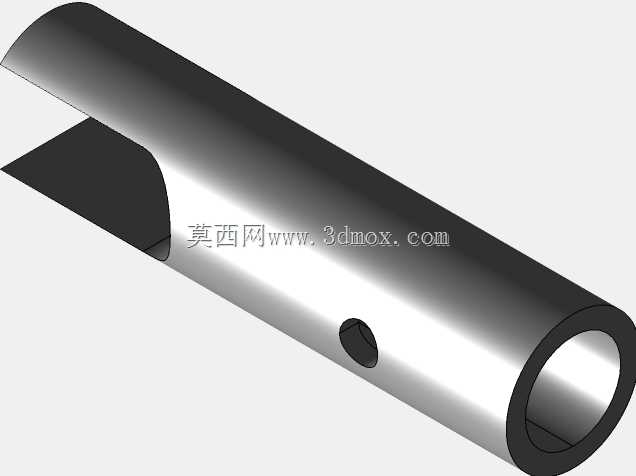

机架连接开槽带孔空心套筒结构件

这类带侧孔的开槽空心套筒，主要用在各类工业设备的机架拼接环节，承担轴类部件与型材机架的过渡连接作用，区别于普通全封闭圆管套筒，其端部开设的通槽结构，是为了适配现场安装时的角度微调需求，不需要完全松脱紧固件就能实现连接端的小范围偏转调整，在输送线侧边导辊安装、小型设备防护门铰接支座、工装夹具定位杆的固定场景中十分常用。从结构设计逻辑来看，套筒主体采用薄壁空心圆管结构，在保证径向承载能力的前提下尽可能降低自身重量，内壁的光滑圆柱面可以直接穿装圆轴类杆件，配合径向的锁紧孔穿装紧定螺钉，就能实现穿入杆件的轴向位置锁定，避免运行过程中出现轴向窜动。端部的开槽并非随意切割，槽的宽度与深度经过受力校核，既能够满足安装时的张紧调节量需求，也不会因为开槽导致套筒端部的结构强度出现明显折减，在承受常规的径向载荷时不会出现槽口开裂的问题。在实际安装边界上，套筒的外圆直径需要和机架上的安装孔位保持过渡配合，安装时可以直接压入机架的预制孔中，不需要额外焊接固定，侧部的径向孔位置需要和机架上的紧定螺钉孔位对齐，保证锁紧时螺钉能够直接顶紧内部穿装的杆件。这类套筒的长度尺寸需要匹配机架的安装板厚度，伸出端的长度要满足铰接部件的转动空间需求，避免和周边的型材、紧固件出现运动干涉。在设备运维过程中，这种结构的套筒拆装十分便捷，只需要松脱侧孔的紧定螺钉，就能抽出内部的轴件，不需要拆解周边的其他机架结构，对于需要频繁调整工位、更换易损导辊的轻型输送设备、小型装配工装来说，能够大幅降低日常维护的拆装工作量。建模过程中需要重点关注开槽处的圆角过渡处理，避免尖锐棱角造成的应力集中，侧孔的位置度需要保证和套筒轴线垂直，否则紧定螺钉锁紧时会出现偏斜，导致锁紧力不足或者损伤内部穿装轴件的表面。
