适配F330无人机的齿轮齿条传动爪件结构

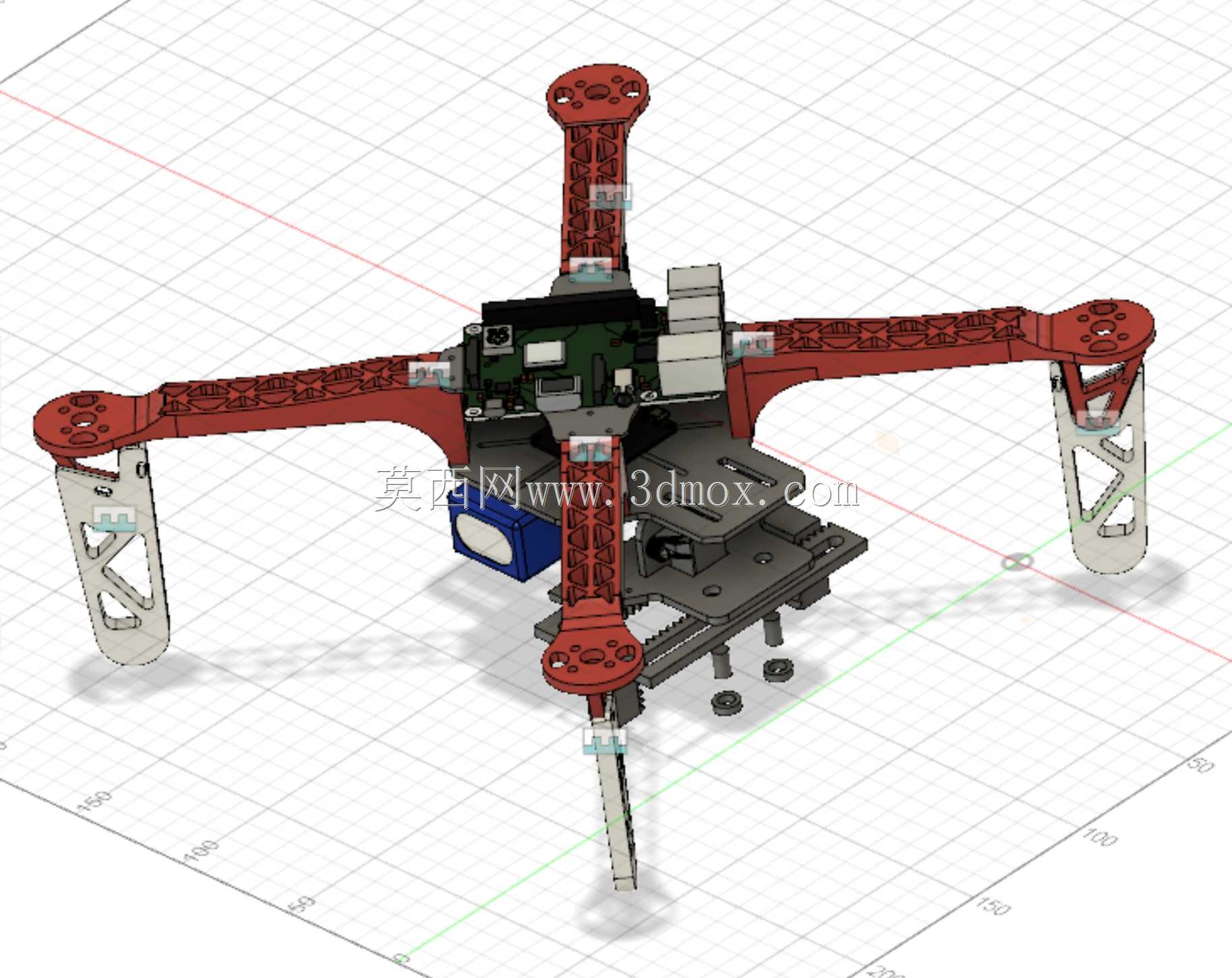

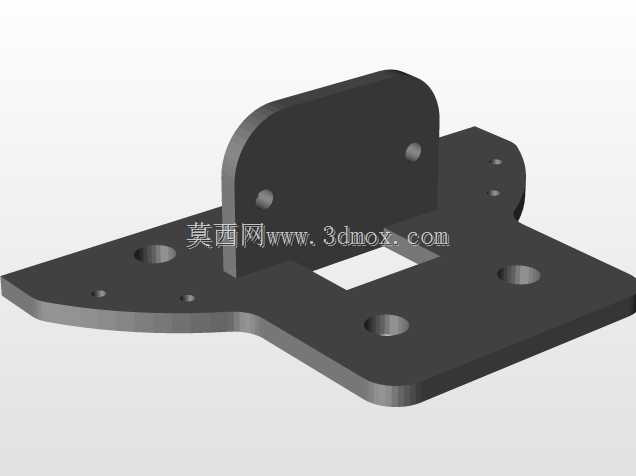

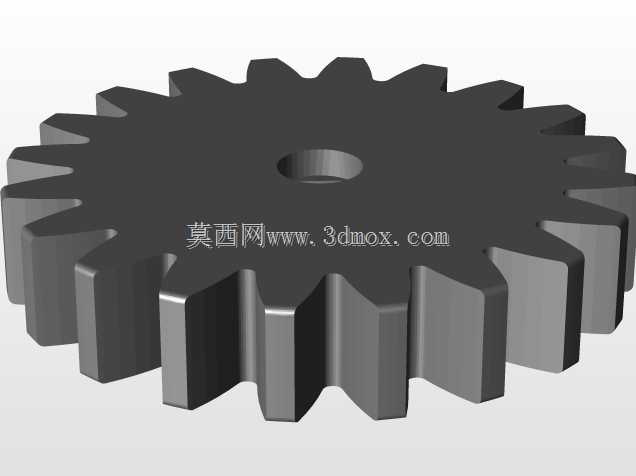

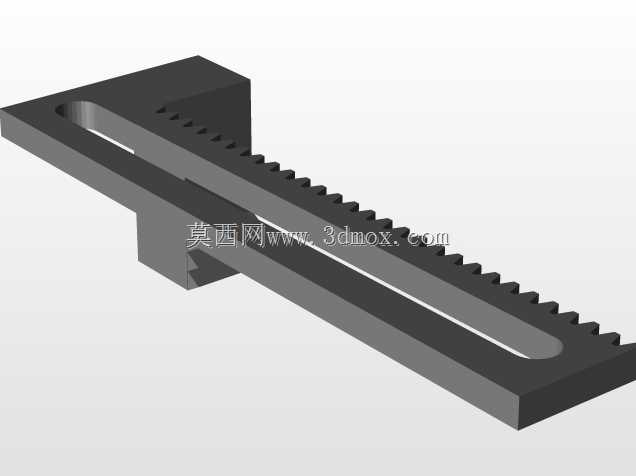

这款爪形结构件是专为小型多旋翼无人机配套设计的功能安装部件，核心采用齿轮齿条啮合的传动逻辑，区别于传统垂直堆叠的舵机直推方案，整套传动路径沿机架水平面排布，能大幅压缩垂直方向的空间占用，避免挤占飞控、电池等核心部件的安装位，适配轴距330mm级别的F330类无人机机架安装边界。从结构布局来看，零件主体采用一体化折弯式承载板设计，底部安装面预留多组不同孔径的定位孔，其中大尺寸沉孔用于穿设M3规格的机架固定螺丝，小孔径通孔用于定位销钉穿设，保证安装后无相对窜动；中部开设的方形镂空槽为齿条往复运动预留行程空间，避免传动过程中出现运动干涉；垂直立板上的两组安装孔用于固定驱动小齿轮的舵机输出端，立板边缘做圆弧过渡处理，既可以减少应力集中提升结构强度，也能避免锐边划伤线材或操作人员。在实际应用场景中，这类爪件可搭载于小型无人机执行轻量物料夹持、定点抛投、机载传感器挂载调整等作业任务，水平排布的齿轮齿条传动相比连杆式结构传动间隙更小，夹持动作的响应速度更快，开合行程控制精度更高，能适配不同外形尺寸的被夹持物件。设计过程中充分考虑了无人机的载重限制，整体结构在保证安装强度的前提下，通过非承载区域的镂空设计降低零件自重，避免额外增加无人机的飞行负载；所有安装孔位的位置公差控制在0.1mm以内，保证舵机输出轴与小齿轮、齿条的啮合同轴度，减少传动过程中的卡顿与磨损。零件的安装边界完全匹配F330机架的上层板安装孔距，不需要额外对机架进行打孔改装，可直接替换原有挂载配件，立板的高度经过反复校核，既保证舵机安装后不与上层的GPS支架、图传天线产生干涉，也不会因为过高导致整机重心上移影响飞行稳定性。传动啮合区域预留了0.2mm的装配间隙，既可以保证齿条滑动顺畅，也能控制传动回差在合理范围内，保证夹持力输出稳定，不会因为间隙过大导致夹持物件松脱。
