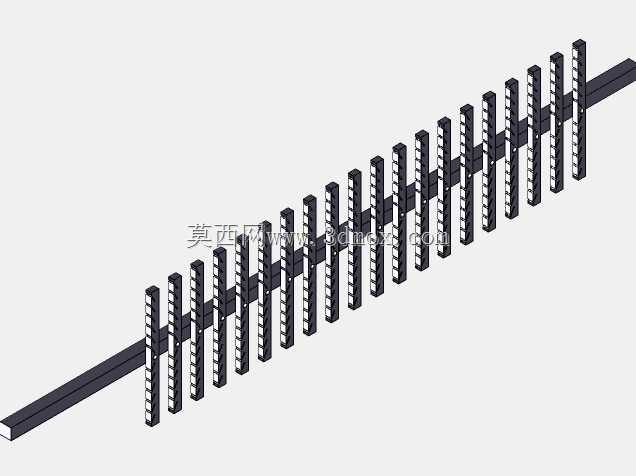

电解铝阳极氧化用30度开槽指形托架

该指形托架主要应用于电解铝阳极氧化生产线的工件挂载工位，是表面处理工序中承载导电杆与待处理铝件的核心支撑构件，实际生产中需长期浸泡在酸性氧化电解液内，同时承担工件定位、导电接触辅助、槽内间距管控的多重作用。设计阶段优先考量了氧化槽内的排布密度需求，将托架的挂载倾斜角度设置为30度，该角度既可以保证铝件入槽后表面氧化液充分流动，避免窝气造成的氧化膜不均问题，也能让工件出槽时表面残留药液快速回流，减少药液带出损耗。托架主体采用长条形等截面结构，沿杆身均匀排布多组定位卡槽，卡槽的开槽尺寸与常用导电杆直径做了公差适配，安装时可直接将导电杆卡入槽位，无需额外紧固件即可完成挂载固定，单根托架可同时挂载多组铝工件，匹配自动化氧化生产线的上下料节奏。从安装边界来看，托架的整体长度适配常规阳极氧化槽的槽体宽度，两端预留的安装段可直接固定在槽体两侧的导电梁上，杆身的截面尺寸经过抗弯强度校核，满载挂载工件时的形变量控制在工艺允许范围内，不会出现工件触碰槽壁或相邻工件剐蹭的问题。设计过程中针对阳极氧化工况的腐蚀特性，对托架的棱边做了圆角过渡处理，避免尖端放电造成的局部电流过大，同时减少应力集中点，延长构件在腐蚀环境下的使用寿命。杆身的卡槽间距经过反复排布验证，既保证了单位槽容的工件挂载量，也预留了足够的氧化反应间隙，让阴阳极之间的电力线分布更均匀，保障铝件表面氧化膜的厚度一致性。实际使用中该托架可配合生产线的自动吊装机构完成批量上下料，卡槽的导向结构可让导电杆快速落位，降低人工对位的操作难度，倾斜30度的安装角度也适配氧化工序中工件摆动的工艺要求，不会出现工件从托架脱落的情况。
