内六角圆柱头螺钉衣夹注塑模具结构

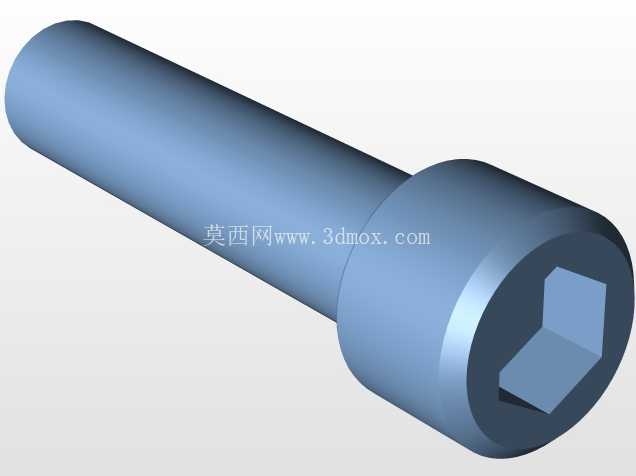

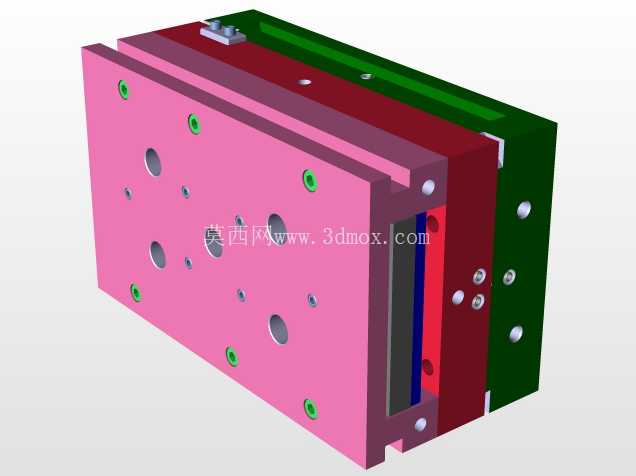

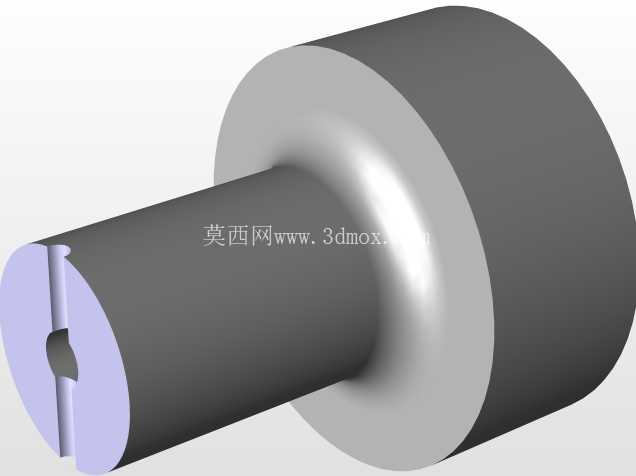

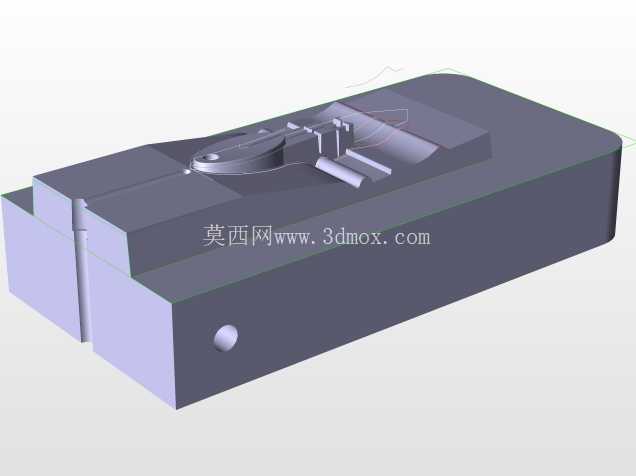

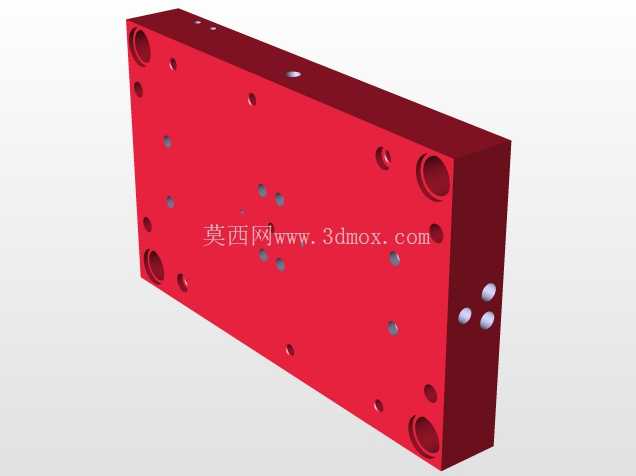

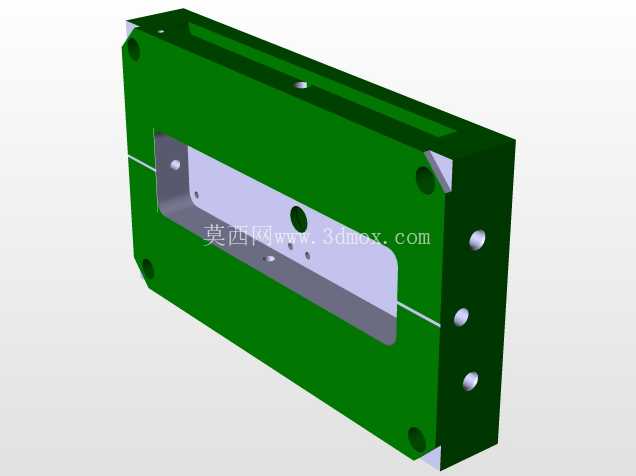

　　日常晾晒场景中大量使用的弹簧衣夹，其塑料夹体的批量生产完全依赖注塑模具完成，这套模具针对衣夹的夹体结构做了针对性的成型设计，同时配套选用了DME标准的模架组件，能够适配常规卧式注塑机的安装要求，满足中小批量的衣夹塑件生产需求。从成型功能来看，模具的型腔部分完全复刻衣夹夹体的外形结构，考虑到衣夹使用时需要反复开合、与扭簧配合的位置有较高的尺寸精度要求，型腔对应销轴孔、扭簧安装槽的位置做了精准的尺寸控制，避免成型后塑件出现装配卡滞、开合阻力过大的问题。浇注系统采用侧浇口进料的方式，浇口位置设置在衣夹夹体的非外观面，成型后去除浇口不会在塑件外露表面留下明显痕迹，保证衣夹外观的整洁度。

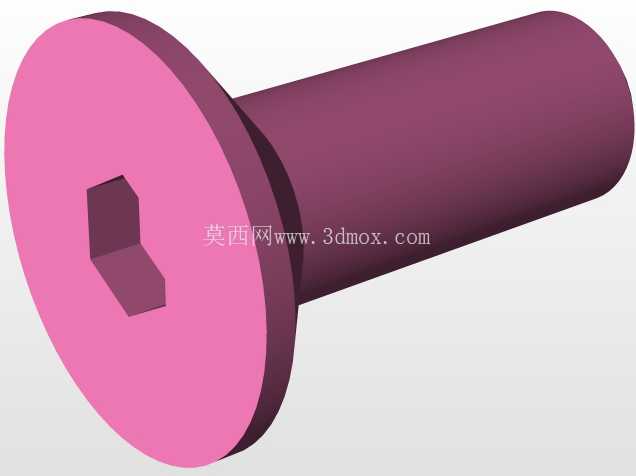

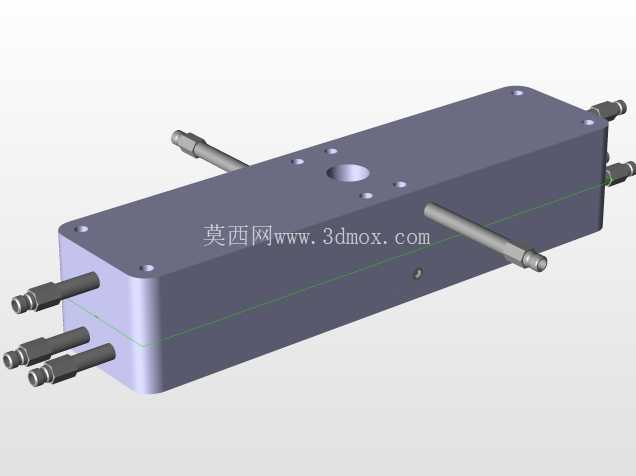

　　冷却回路围绕型腔均匀排布，进出水接口设置在模具的非操作侧，适配注塑机常规的冷却水接管布局，能够保证模温均匀，减少塑件成型后的收缩变形，避免夹体出现翘曲导致两个半片无法对齐夹紧。模具的顶出结构采用顶杆顶出的方式，顶杆排布位置避开塑件的外观面和配合面，顶出时受力均匀，不会在塑件表面留下顶白、顶穿的缺陷，开模后顶出动作顺畅，塑件能够自动脱落，配合机械手可实现全自动生产，减少人工取件的工作量。

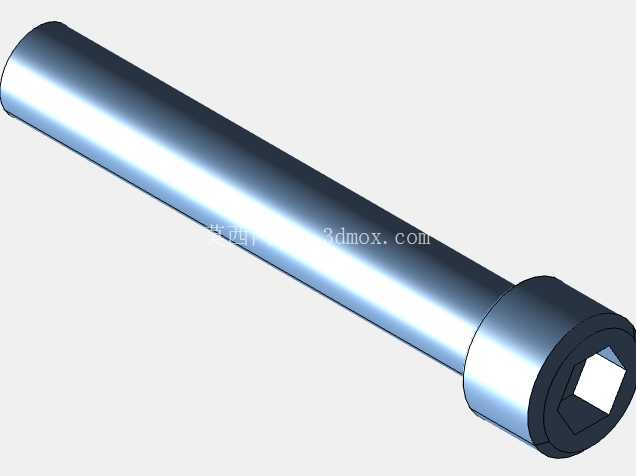

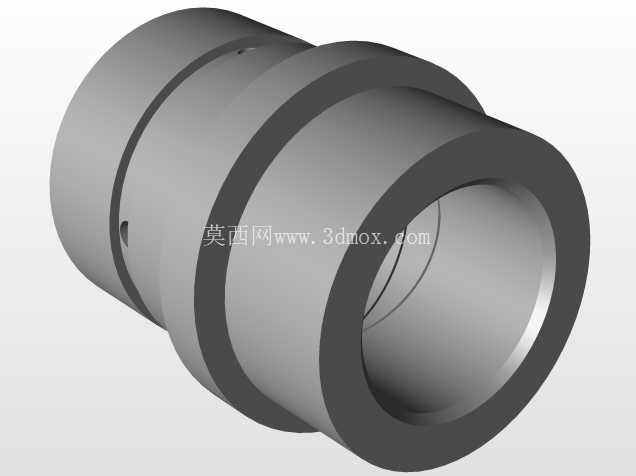

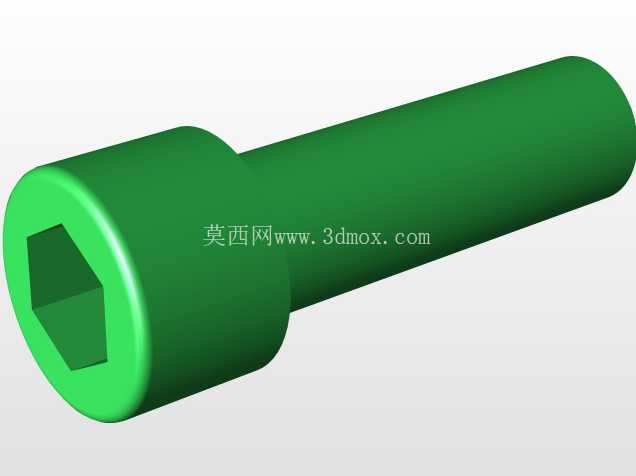

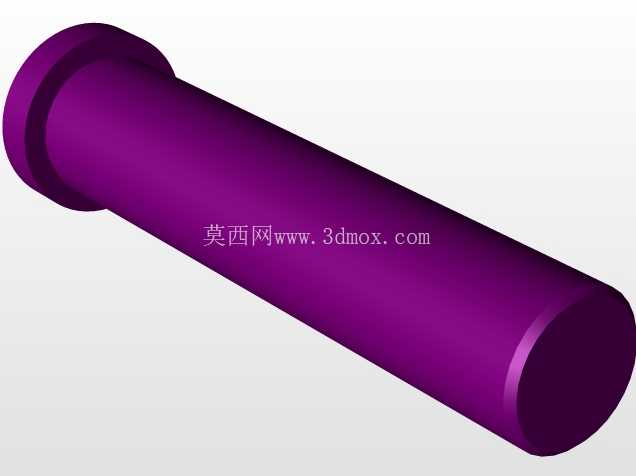

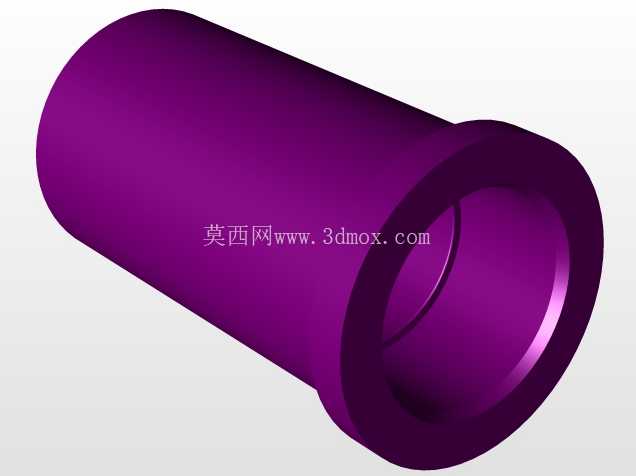

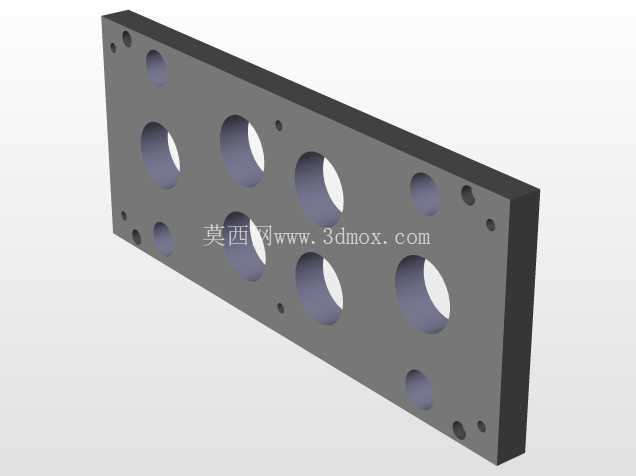

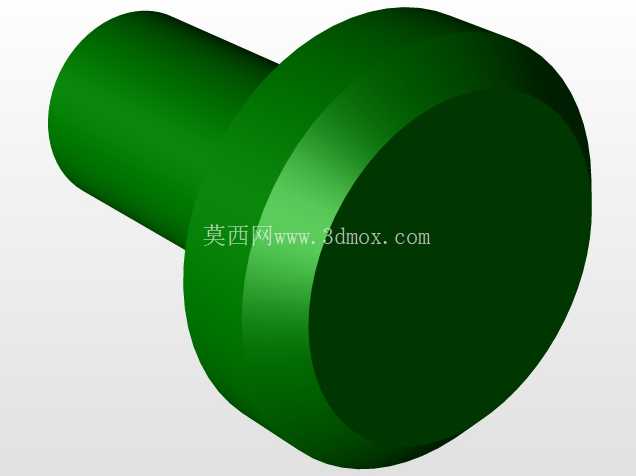

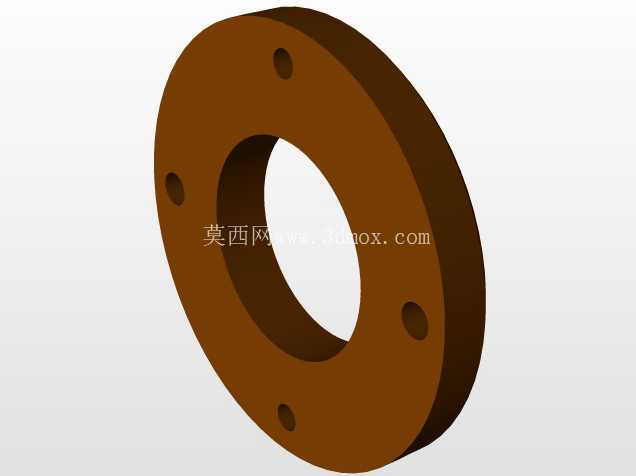

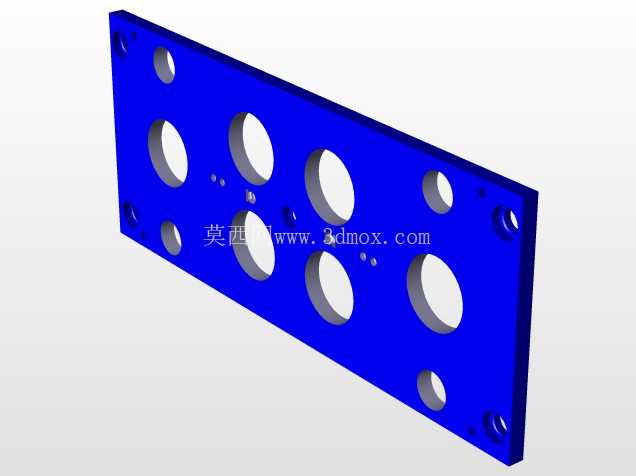

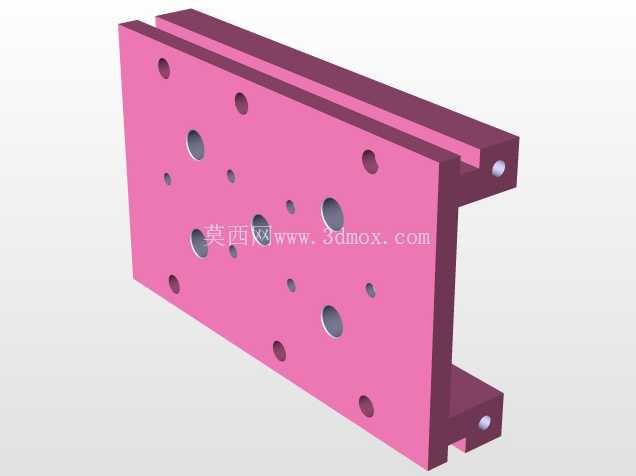

　　从安装边界来看，模具的长宽尺寸适配120吨到160吨锁模力的卧式注塑机，定位圈尺寸、浇口套的球面半径都符合行业通用标准，上机安装时不需要额外做改装，直接对准注塑机的定位孔、固定码模槽即可完成装夹，配套的拉杆、复位杆都采用标准件，后期维护更换时不需要单独定制加工，能够减少停机维护的时间。设计过程中重点考虑了衣夹塑件的壁厚均匀性，整个夹体的壁厚控制在1.5mm左右，避免壁厚差异过大导致成型时出现缩痕、气泡等缺陷，同时在熔体填充的末端开设了排气槽，能够快速排出型腔内的空气，避免塑件出现缺胶、烧焦的问题。模具的导柱导套采用高精度配合，合模时能够精准定位型腔与型芯的相对位置，避免出现错模导致塑件产生飞边，减少后续去飞边的人工工作量。

　　针对衣夹上需要与金属销轴配合的孔位，模具上对应位置采用了镶拼结构，镶件采用耐磨模具钢制作，长期生产磨损后可以单独更换镶件，不需要整体报废型腔，大幅降低模具的长期使用成本。这套模具成型的衣夹塑件，材料适配常用的PP、PE等通用塑料，成型工艺窗口宽，常规的注塑工艺参数下就能得到合格的塑件，生产效率稳定，单模成型周期可以控制在20秒以内，能够满足日用品行业快速批量供货的需求。在结构细节上，模具的锁模面做了精准的研配，合模后分型面贴合紧密，不会出现溢料飞边的问题，滑块、抽芯结构（如果有侧凹结构的话）的动作行程经过精准计算，开模时不会与其他部件发生干涉，合模时锁紧可靠，避免注塑时受熔体压力作用出现后退导致塑件尺寸超差。
