车间辊类物料周转存放架结构设计

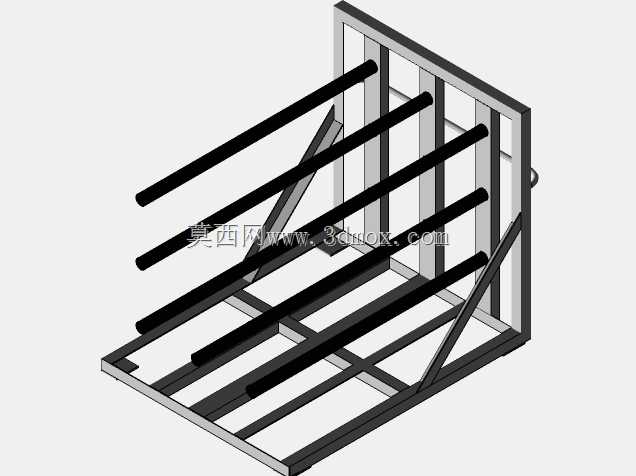

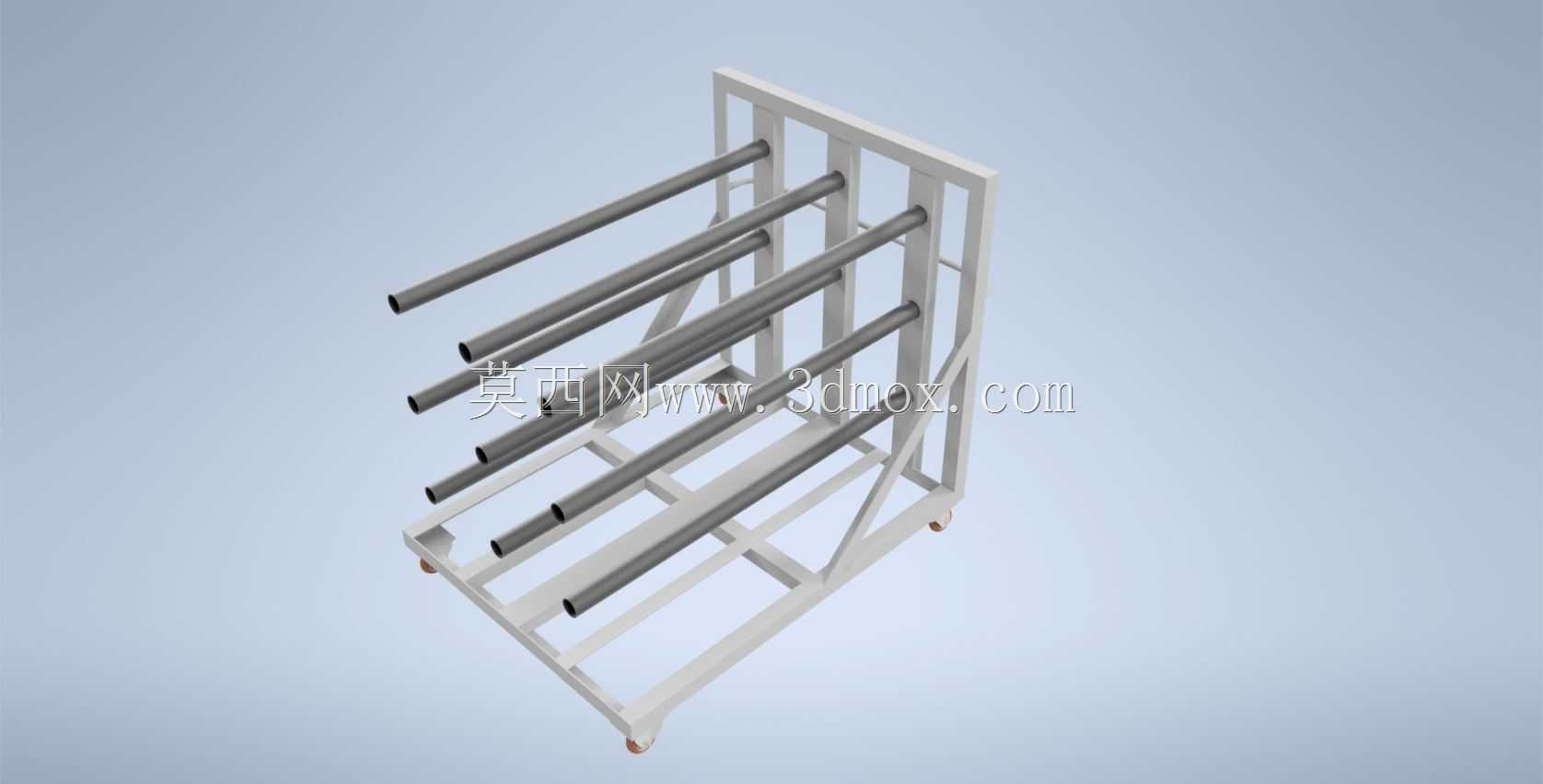

这款存放架主要面向印刷、涂布、薄膜加工类生产车间的网纹辊周转存储场景，这类辊件表面带有精密网穴结构，磕碰、剐蹭都会直接影响后续涂覆、传墨的工艺精度，常规平面堆叠的存放方式很容易造成辊面损伤，同时不同规格辊件混放也会增加换产时的找件时间。设计时首先考虑辊件的承托方式，没有采用整体托板结构，而是用分层错位的悬臂托杆来承托单根网纹辊，每根辊件独立放置，相邻辊件之间预留足够间隙，避免辊面互相接触剐蹭，托杆端部做了圆弧过渡处理，不会刮伤辊体的端面镀层。架体主体采用矩形钢管焊接成型，底部框架做了斜向加强筋布置，抵消单侧放置辊件带来的偏载力矩，避免长期承重后架体出现侧倾变形，底部四个角安装了带刹车的万向脚轮，方便在印刷机台、磨辊维修区、物料存储区之间短距离周转，脚轮的安装座做了加厚焊接处理，单轮承重预留了足够余量，满载状态下推移也不会出现座体变形。整体外形尺寸参考了常规车间通道的通行宽度，架体宽度控制在1.2米以内，长度适配8根长度1.5米以内的常规网纹辊存放需求，高度设置在1.4米左右，操作人员不用抬手过高就能取放最上层的辊件，也不会因为架体过高导致重心上移，推移过程中出现晃动感。托杆的排布间距做了差异化设计，上层间距稍大，用来放置直径偏大的涂布网纹辊，下层间距稍小，适配直径更小的传墨网纹辊，充分利用架体的垂直空间，同时不同层的承重也做了对应区分，下层框架的管材壁厚比上层厚1mm，适配大直径辊件更大的单重。架体侧面没有设置封闭挡板，一方面是减轻整体自重，推移时更省力，另一方面方便操作人员从侧面直接观察每根辊件的编号标识，不用绕到架体正面就能快速确认需要取用的辊件位置，减少换产前的准备时间。托杆的安装角度做了5度的内倾处理，辊件放置后会自然向架体内侧滑动，不会因为推移过程中的震动导致辊件从托杆上滑落，托杆表面可以套设软质胶套，进一步降低辊体和金属托杆接触时的磕碰风险，胶套采用可拆卸设计，磨损后可以快速更换，不用整体更换托杆结构。
