壁挂式手动摇柄起重牵引绞车结构

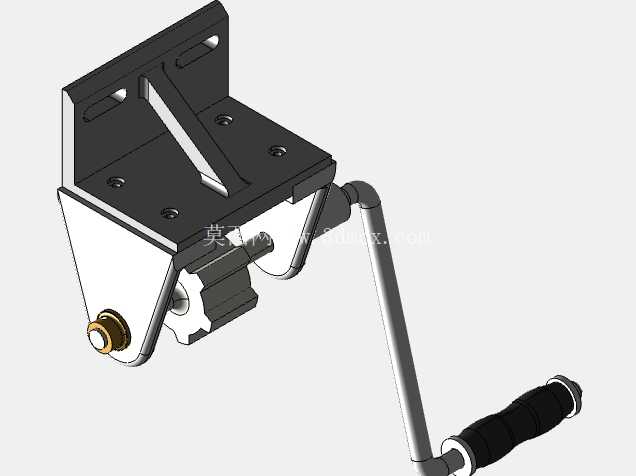

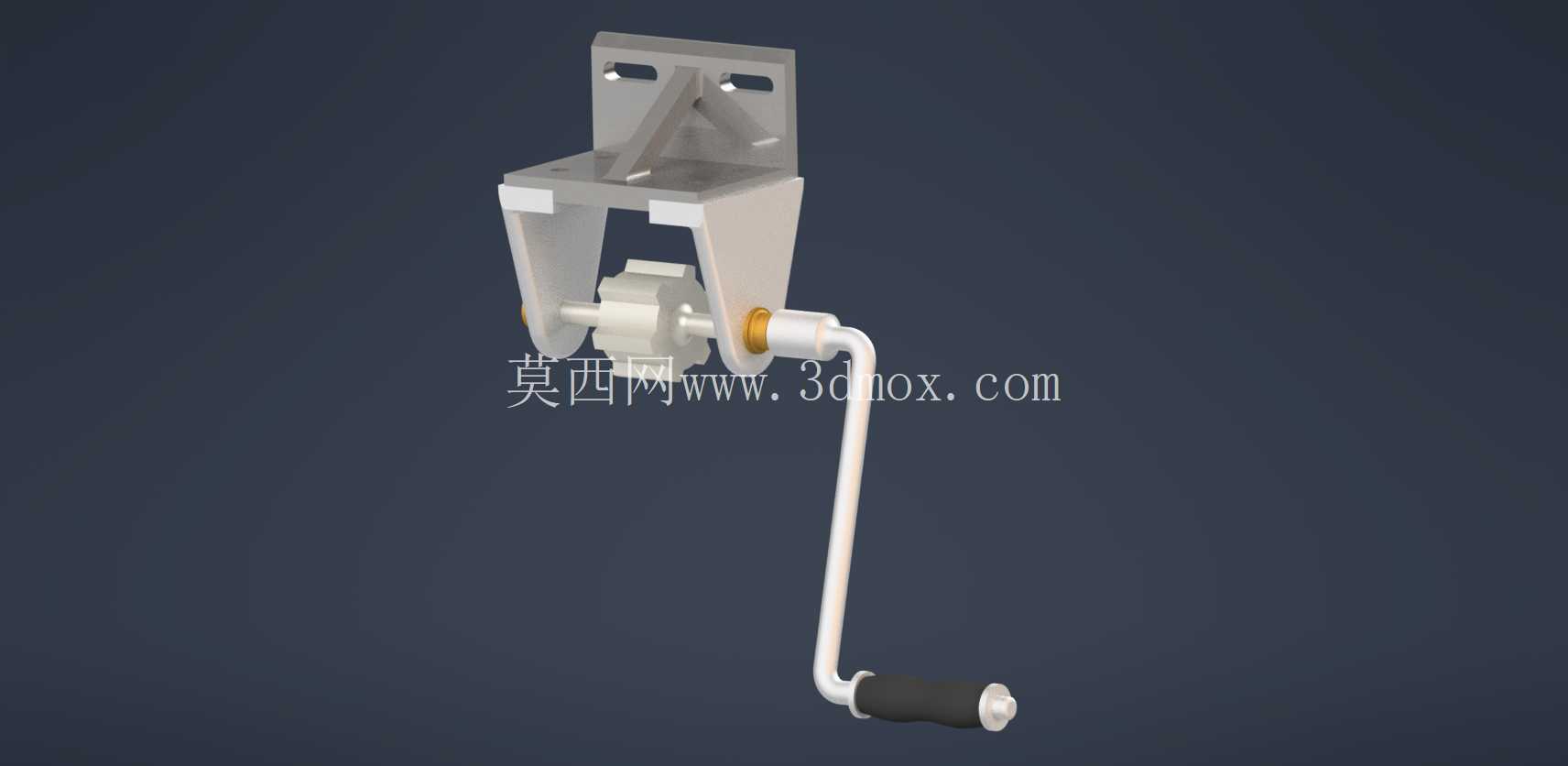

　　这款手动绞车的结构设计，首先要匹配小载荷场景下的无动力作业需求，在户外无供电、临时检修、轻型物料移位这类工况里，这类手动牵引装置的实用性远高于电动起重设备，不需要布设电缆、也不用考虑电源适配，单人即可完成操作，在小型仓储区的货物上下牵引、设备检修时的部件临时吊挂、户外管线铺设时的线缆牵拉场景中都能适配。从结构布局来看，安装基座采用带三角加强筋的壁挂式设计，安装板上预留了四个对称的螺栓固定孔，安装时可以直接通过膨胀螺栓或者机牙螺丝固定在钢结构立柱、混凝土墙面或者设备机架的垂直安装面上，三角加强筋的设置直接抵消摇臂转动时产生的倾覆力矩，避免长期受力后安装板出现变形，基座下方的两个支撑耳片通过销轴与卷筒组件连接，耳片与销轴的配合间隙控制在合理范围，既保证转动顺畅，又不会出现径向窜动。

　　摇柄组件采用弯折式长杆设计，握持端套有防滑橡胶套，操作时握持的摩擦力足够，不会因为手汗出现打滑，摇柄与卷筒轴的连接位置设置了铜质衬套，长期转动磨损后可以单独更换衬套，不需要整体更换轴件，降低后期维护成本。卷筒部分采用带卡槽的圆柱结构，牵引绳可以直接卡入卡槽固定，避免牵引过程中绳索滑脱，卷筒转动时的传动比经过匹配，单人施加在摇柄上的正常握力，就能带动卷筒产生足够的牵引力，牵引过程中可以随时停手，依靠结构本身的阻尼保持载荷位置，不会出现倒转溜车的情况。

　　设计过程中首先考虑的是安装边界的适配性，整体安装后突出安装面的尺寸控制在合理范围，不会占用过多的操作空间，在狭窄的设备旁、巷道侧壁安装时也不会出现干涉，安装孔的孔距按照通用的壁挂承重件标准设置，不需要现场重新打孔适配常规的安装点位。结构受力方面，所有受力部件的壁厚都经过受力校核，基座的加强筋位置刚好对应摇柄施力时的力矩传递路径，把受力直接分散到整个安装板上，避免局部应力集中导致的部件断裂，摇柄的弯折角度符合人体工程学设计，操作时手臂的摆动幅度处于舒适区间，长时间操作也不会出现过度疲劳的情况。

　　这类手动绞车不需要配套复杂的控制系统，整体结构没有易损的电子元件，在潮湿、多粉尘的恶劣工况下也能稳定工作，日常维护只需要定期在转动销轴位置加注润滑脂即可，不需要复杂的保养流程。在实际选型应用时，可以根据安装面的材质匹配对应的固定螺栓，如果是安装在钢结构面上，可以采用焊接螺栓或者机攻螺丝固定，如果是混凝土墙面则采用膨胀螺栓固定，安装时要保证基座的安装面处于垂直状态，避免卷筒转动时出现偏磨，牵引绳索的额定载荷要和绞车的牵引能力匹配，禁止超载荷使用，避免结构变形引发安全隐患。从三维建模的角度来看，这个模型的各个部件都做了合理的装配约束，转动副的配合关系完全还原实际设备的运动状态，安装孔的位置、各部件的配合尺寸都按照实际加工公差设置，可以直接作为同类产品设计的参考模板，也可以用于手动起重类设备的选型演示、装配教学使用。
